নিরাপদ পাওয়ার ডিস্ট্রিবিউশনের জন্য লিকেজ সুরক্ষা সহ একটি MCCB কী গুরুত্বপূর্ণ করে তোলে?

1. ফুটো সুরক্ষা সহ একটি MCCB কি?

একটি মোল্ডেড কেস সার্কিট ব্রেকার, যাকে সাধারণত একটি MCCB বলা হয়, ওভারলোড এবং শর্ট সার্কিটের মতো অবস্থার বিরুদ্ধে লো-ভোল্টেজ বৈদ্যুতিক সার্কিটগুলিকে রক্ষা করার জন্য ডিজাইন করা হয়েছে। একটি মৌলিক প্রতিরক্ষামূলক সুইচের বিপরীতে, একটি MCCB বর্তমান রেটিং এবং বিঘ্নিত ক্ষমতার বিস্তৃত পরিসর জুড়ে নির্বাচন করা যেতে পারে, এটি বাণিজ্যিক এবং শিল্প বিতরণ ব্যবস্থার জন্য উপযুক্ত করে তোলে।

আফুটো সুরক্ষা সঙ্গে MCCBএই প্রচলিত সুরক্ষা ফাংশনগুলিতে অবশিষ্ট বর্তমান বা আর্থ লিকেজ সনাক্তকরণ যোগ করে। যখন একটি অস্বাভাবিক ফুটো কারেন্ট সনাক্ত করা হয় এবং কনফিগার করা অপারেটিং স্তরে পৌঁছায়, তখন সুরক্ষা ব্যবস্থা একটি ট্রিপ শুরু করতে পারে এবং প্রভাবিত সার্কিট সংযোগ বিচ্ছিন্ন করতে পারে।

এই সংমিশ্রণটি বিশেষভাবে কার্যকর যখন বৈদ্যুতিক ডিজাইনাররা একটি অপ্রয়োজনীয় জটিল প্যানেল বিন্যাস তৈরি না করে সুরক্ষার একাধিক স্তর চান। বাণিজ্যিক পণ্যগুলি সমন্বিত MCCB-প্লাস-অবশিষ্ট-কারেন্ট সমাধান হিসাবে বা সামঞ্জস্যপূর্ণ অবশিষ্ট বর্তমান মডিউলগুলির সাথে মিলিত MCCB হিসাবে উপলব্ধ। IEC 60947-2 সার্কিট ব্রেকারগুলির জন্য প্রয়োজনীয় অবশিষ্ট বর্তমান সুরক্ষা অন্তর্ভুক্ত করে, যখন নির্মাতারা বিভিন্ন কনফিগারেশন এবং সমন্বয় পরিসীমা প্রদান করতে পারে।

2. কিভাবে ফুটো সুরক্ষা কাজ করে?

একটি সুস্থ বৈদ্যুতিক সার্কিটে, বহির্গামী কন্ডাক্টরগুলির মধ্য দিয়ে প্রবাহিত কারেন্টকে সার্কিটের মাধ্যমে প্রত্যাবর্তনকারী কারেন্টের সাথে যথাযথভাবে মিলিত হওয়া উচিত। একটি ফুটো অবস্থা ঘটে যখন কারেন্টের অংশটি একটি অনিচ্ছাকৃত পথ নেয়, যেমন অন্তরণ ক্ষয়, সংযুক্ত সরঞ্জাম বা কোনও ব্যক্তি একটি সক্রিয় অংশের সাথে যোগাযোগ করে।

ফুটো সুরক্ষা এই ভারসাম্যহীনতার সাথে যুক্ত অবশিষ্ট কারেন্ট নিরীক্ষণ করে। যদি পরিমাপকৃত অবশিষ্ট কারেন্ট ডিভাইসের কনফিগার করা অপারেটিং থ্রেশহোল্ডকে অতিক্রম করে, সুরক্ষা ব্যবস্থা MCCB মেকানিজমকে একটি ট্রিপ সংকেত পাঠায়।

পণ্যের নকশার উপর নির্ভর করে, ফুটো সুরক্ষা সামঞ্জস্যযোগ্য অবশিষ্ট অপারেটিং বর্তমান, সময় বিলম্ব, পরীক্ষার কার্যকারিতা, অ্যালার্ম ইঙ্গিত বা অন্যান্য পর্যবেক্ষণ ফাংশন প্রদান করতে পারে। বাণিজ্যিক MCCB ফুটো-সুরক্ষা পণ্যগুলি প্রদর্শন করে যে সংবেদনশীলতা এবং বিলম্ব সেটিংস উদ্দিষ্ট অ্যাপ্লিকেশন অনুসারে উল্লেখযোগ্যভাবে পরিবর্তিত হতে পারে।

কেন এটি ওভারলোড সুরক্ষা থেকে আলাদা?

ওভারলোড সুরক্ষা এবং ফুটো সুরক্ষা বিভিন্ন সমস্যার সাড়া দেয়। একটি ওভারলোডেড সার্কিট অত্যধিক কারেন্ট আঁকতে পারে কারণ অনেকগুলি লোড সংযুক্ত থাকে বা সরঞ্জামগুলি তার ইচ্ছাকৃত ক্ষমতার বাইরে কাজ করে। একটি ফুটো ত্রুটি, যাইহোক, তার উদ্দিষ্ট পরিবাহী পথ থেকে বর্তমান পলায়ন উদ্বেগ.

অতএব, ওভারলোড সুরক্ষা ক্ষমতা বাড়ানো স্বয়ংক্রিয়ভাবে উপযুক্ত ফুটো সুরক্ষা প্রদান করে না। বৈদ্যুতিক বিতরণ ব্যবস্থা ডিজাইন করার সময় দুটি ফাংশন আলাদাভাবে বিবেচনা করা উচিত।

3. কোন বৈদ্যুতিক সমস্যা এটি সমাধান করতে পারে?

কলকারখানা, বাণিজ্যিক ভবন এবং অবকাঠামো প্রকল্পে ব্যবহৃত বৈদ্যুতিক সরঞ্জাম চাহিদার শর্তে দীর্ঘ সময়ের জন্য কাজ করতে পারে। আর্দ্রতা, ধুলো, নিরোধক বার্ধক্য, যান্ত্রিক ক্ষতি, ইনস্টলেশন ত্রুটি এবং সরঞ্জামের অবনতি সবই অস্বাভাবিক বর্তমান পথগুলিতে অবদান রাখতে পারে।

প্রকৃত সুরক্ষা স্তর সম্পূর্ণ বৈদ্যুতিক সিস্টেম, ডিভাইস কনফিগারেশন এবং ইনস্টলেশন অবস্থার উপর নির্ভর করে। ফুটো সুরক্ষা সহ একটি MCCB তাই প্রতিটি বৈদ্যুতিক বিপদের জন্য সর্বজনীন সমাধান হিসাবে না হয়ে একটি সঠিকভাবে প্রকৌশলী সুরক্ষা প্রকল্পের একটি অংশ হিসাবে বিবেচনা করা উচিত।

4. কেন MCCB এবং ফুটো সুরক্ষা একত্রিত?

অনেক বৈদ্যুতিক প্রকল্পের জন্য, প্রধান আকর্ষণ হল একটি সমন্বিত ডিভাইস বিন্যাসের মধ্যে বেশ কয়েকটি সুরক্ষা প্রয়োজনীয়তা মোকাবেলা করার ক্ষমতা। এটি মূল্যবান হতে পারে যেখানে প্যানেলের স্থান, ইনস্টলেশনের সময় এবং সিস্টেম সমন্বয় গুরুত্বপূর্ণ।

1. একাধিক সুরক্ষা ফাংশন

একটি সঠিকভাবে কনফিগার করা ডিভাইস একই সুরক্ষা আর্কিটেকচারের মধ্যে ওভারলোড, শর্ট-সার্কিট এবং অবশিষ্ট-বর্তমান সুরক্ষা প্রদান করতে পারে। এটি প্রকৌশলীদের জন্য একটি ফিডার বা বিতরণ সার্কিটের জন্য একটি সংজ্ঞায়িত সুরক্ষা কৌশল স্থাপন করা সহজ করে তোলে।

2. আরও দক্ষ প্যানেল ডিজাইন

ইন্টিগ্রেটেড বা ঘনিষ্ঠভাবে মিলিত সুরক্ষা উপাদানগুলি পৃথক ডিভাইস, তারের এবং মাউন্টিং ব্যবস্থার প্রয়োজনীয়তা হ্রাস করতে পারে। অবশিষ্ট-বর্তমান-সুরক্ষিত MCCB-এর নির্মাতারা ব্যবহারিক সুবিধা হিসাবে কমপ্যাক্ট ইনস্টলেশন এবং হ্রাসকৃত উপাদানের প্রয়োজনীয়তাগুলিকে বিশেষভাবে হাইলাইট করে।

3. সামঞ্জস্যযোগ্য সুরক্ষা

কিছু পণ্য সামঞ্জস্যযোগ্য অবশিষ্ট বর্তমান থ্রেশহোল্ড এবং সময় বিলম্ব প্রদান করে। এটি প্রতিটি অ্যাপ্লিকেশনের জন্য একটি নির্দিষ্ট সেটিংসের উপর নির্ভর করার পরিবর্তে সুরক্ষা ব্যবস্থাকে বিভিন্ন সার্কিটে অভিযোজিত করার অনুমতি দেয়।

4. সহজ সিস্টেম পরিকল্পনা

যখন ওভারলোড, শর্ট-সার্কিট এবং ফুটো প্রয়োজনীয়তা একসাথে বিবেচনা করা হয়, তখন প্রকৌশলীরা স্বাধীনভাবে পৃথক উপাদান নির্বাচন করার পরিবর্তে সম্পূর্ণ সুরক্ষা কৌশলটি মূল্যায়ন করতে পারেন।

5. ফুটো সুরক্ষা সহ একটি MCCB কোথায় ব্যবহার করা হয়?

উপযুক্ত প্রয়োগ বৈদ্যুতিক নকশা, স্থানীয় প্রয়োজনীয়তা এবং পণ্যের বৈশিষ্ট্যের উপর নির্ভর করে। সাধারণ আবেদন ক্ষেত্র অন্তর্ভুক্ত:

• বাণিজ্যিক ভবন বিতরণ বোর্ড
• শিল্প বিদ্যুৎ বিতরণ ব্যবস্থা
• কারখানা উত্পাদন সরঞ্জাম
• মোটর এবং যন্ত্রপাতি ফিডার
• কর্মশালা এবং উত্পাদন সুবিধা
• অবকাঠামো এবং ইউটিলিটি ইনস্টলেশন
• বৈদ্যুতিক সরঞ্জাম মাটি ফুটো নিরীক্ষণ প্রয়োজন
• ডিস্ট্রিবিউশন সিস্টেম যেখানে প্যানেলের স্থান সীমিত
• সমন্বিত ওভারলোড, শর্ট-সার্কিট এবং অবশিষ্ট-বর্তমান সুরক্ষা প্রয়োজন এমন প্রকল্পগুলি

MCCBs ব্যাপকভাবে শিল্প এবং বাণিজ্যিক বিতরণে ব্যবহৃত হয় কারণ তাদের বর্তমান রেটিং এবং বাধা দেওয়ার ক্ষমতা ছোট শাখা-সার্কিট ব্রেকারগুলির সাধারণ পরিসরের বাইরে অ্যাপ্লিকেশনগুলিকে কভার করতে পারে।

6. নির্বাচনের আগে ক্রেতাদের কী পরীক্ষা করা উচিত?

শুধুমাত্র রেট করা অ্যাম্পেরেজের উপর ভিত্তি করে ফুটো সুরক্ষা সহ একটি MCCB নির্বাচন করা ইনস্টলেশনের সময় সমস্যা তৈরি করতে পারে। একটি মডেল নিশ্চিত করার আগে ক্রেতাদের প্রস্তুতকারক বা বৈদ্যুতিক প্রকৌশলীকে পর্যাপ্ত সিস্টেম তথ্য সরবরাহ করতে হবে।

1. রেট করা বর্তমান:প্রত্যাশিত ক্রমাগত লোড নির্ধারণ করুন এবং সম্পূর্ণ সার্কিট ডিজাইনের উপর ভিত্তি করে একটি উপযুক্ত বর্তমান রেটিং নির্বাচন করুন।
2. অপারেটিং ভোল্টেজ:সিস্টেম ভোল্টেজ নিশ্চিত করুন এবং পণ্যটি উদ্দিষ্ট AC অ্যাপ্লিকেশনের জন্য উপযুক্ত কিনা।
3. খুঁটির সংখ্যা:সিস্টেমের জন্য 3P, 4P বা অন্য কনফিগারেশন প্রয়োজন কিনা তা পরীক্ষা করুন।
4. শর্ট সার্কিট ক্ষমতা:উপলব্ধ সম্ভাব্য ত্রুটি বর্তমান যাচাই করুন এবং ব্রেকার একটি উপযুক্ত বাধা রেটিং আছে তা নিশ্চিত করুন.
5. ফুটো সংবেদনশীলতা:উদ্দিষ্ট সুরক্ষা কৌশলের জন্য প্রয়োজনীয় অবশিষ্ট অপারেটিং বর্তমান নির্ধারণ করুন।
6. সময় বিলম্ব:আপস্ট্রিম বা ডাউনস্ট্রিম ডিভাইসগুলির সাথে সমন্বয়ের জন্য তাত্ক্ষণিক অপারেশন বা সময়-বিলম্বিত প্রতিক্রিয়া প্রয়োজন কিনা তা বিবেচনা করুন।
7. ইনস্টলেশন শর্তাবলী:পরিবেষ্টিত তাপমাত্রা, ঘের, আর্দ্রতা, উচ্চতা এবং অন্যান্য প্রাসঙ্গিক পরিবেশগত কারণগুলি পর্যালোচনা করুন।
8. মান এবং সার্টিফিকেশন:লক্ষ্য বাজারে প্রয়োজনীয় মান এবং অনুমোদন নিশ্চিত করুন।

7. মূল পরামিতি ব্যাখ্যা করা হয়েছে

বিভিন্ন MCCB ফুটো-সুরক্ষা পণ্য তুলনা করার সময় নিম্নলিখিত পরামিতিগুলি বিশেষভাবে গুরুত্বপূর্ণ।

উদাহরণস্বরূপ, অবশিষ্ট-কারেন্ট সুরক্ষা সহ বর্তমান বাণিজ্যিক পণ্যগুলি রেট করা বর্তমান, মেরু কনফিগারেশন, অপারেটিং ভোল্টেজ এবং ব্রেকিং ক্ষমতার বিভিন্ন সমন্বয় অফার করতে পারে। শুধুমাত্র পণ্য বিভাগ থেকে অনুমান না করে এই স্পেসিফিকেশনগুলিকে সর্বদা প্রকৃত পণ্য ডেটাশিটের বিরুদ্ধে পরীক্ষা করা উচিত।

8. ফুটো সুরক্ষা বনাম পৃথক সুরক্ষা ডিভাইস সহ MCCB

উভয় সমন্বিত এবং পৃথক সুরক্ষা ব্যবস্থা প্রযুক্তিগতভাবে উপযুক্ত হতে পারে। আরও ভাল কনফিগারেশন প্রকল্পের বৈদ্যুতিক স্থাপত্য, স্থানের প্রয়োজনীয়তা, সমন্বয় কৌশল এবং সংগ্রহের পছন্দগুলির উপর নির্ভর করে।

গুরুত্বপূর্ণ বিষয় হল যে ইন্টিগ্রেশন স্বয়ংক্রিয়ভাবে উপযুক্ততা মানে না। নির্বাচিত সংমিশ্রণটি এখনও ইনস্টলেশনের বৈদ্যুতিক প্রয়োজনীয়তাগুলি পূরণ করতে হবে।

9. ইনস্টলেশন এবং রক্ষণাবেক্ষণ বিবেচনা

সঠিক ইনস্টলেশন সঠিক ব্রেকার নির্বাচন করার মতোই গুরুত্বপূর্ণ। এমনকি ফুটো সুরক্ষা সহ একটি সু-পরিকল্পিত MCCB যদি তারের, গ্রাউন্ডিং বিন্যাস, সেটিংস বা ইনস্টলেশনের পরিবেশ ভুল হয় তবে উদ্দেশ্যমূলক কর্মক্ষমতা প্রদান করতে পারে না।

ওয়্যারিংটি সাবধানে পরীক্ষা করুন

প্রস্তুতকারকের তারের ডায়াগ্রাম এবং ইনস্টলেশন নির্দেশাবলী অনুসরণ করুন। পর্যায় এবং নিরপেক্ষ কন্ডাক্টর, যেখানে প্রযোজ্য, অবশ্যই সঠিকভাবে ব্যবস্থা করতে হবে যাতে অবশিষ্ট বর্তমান শনাক্তকরণ সিস্টেমটি উদ্দেশ্য অনুযায়ী কাজ করে।

লিকেজ সেটিং যাচাই করুন

অনুমান করবেন না যে সর্বনিম্ন উপলব্ধ লিকেজ-বর্তমান সেটিং স্বয়ংক্রিয়ভাবে উপযুক্ত। সেটিংটি উদ্দিষ্ট সুরক্ষা ফাংশন এবং সার্কিটের বৈদ্যুতিক বৈশিষ্ট্যের সাথে মিলিত হওয়া উচিত।

সিলেক্টিভিটি বিবেচনা করুন

বড় ডিস্ট্রিবিউশন সিস্টেমে একাধিক প্রতিরক্ষামূলক ডিভাইস থাকতে পারে। তাদের অপারেটিং বৈশিষ্ট্যগুলি একসাথে পর্যালোচনা করা উচিত যাতে একটি উপযুক্ত ডাউনস্ট্রিম ফল্ট অপ্রয়োজনীয়ভাবে ইনস্টলেশনের অনেক বড় অংশ সংযোগ বিচ্ছিন্ন না করে।

কার্যকরী পরীক্ষা সঞ্চালন

যেখানে পণ্যটি একটি পরীক্ষার ফাংশন প্রদান করে, পরীক্ষাটি প্রস্তুতকারকের প্রস্তাবিত পদ্ধতি এবং ইনস্টলেশনের জন্য প্রযোজ্য প্রয়োজনীয়তাগুলি অনুসরণ করা উচিত। কিছু অবশিষ্ট-বর্তমান ডিভাইস পরীক্ষার ফাংশন এবং অতিরিক্ত পর্যবেক্ষণ বৈশিষ্ট্য প্রদান করে।

10. সাংহাই ডাডা ইলেকট্রিক কোং লিমিটেড এবং লিকেজ প্রোটেকশন সলিউশন

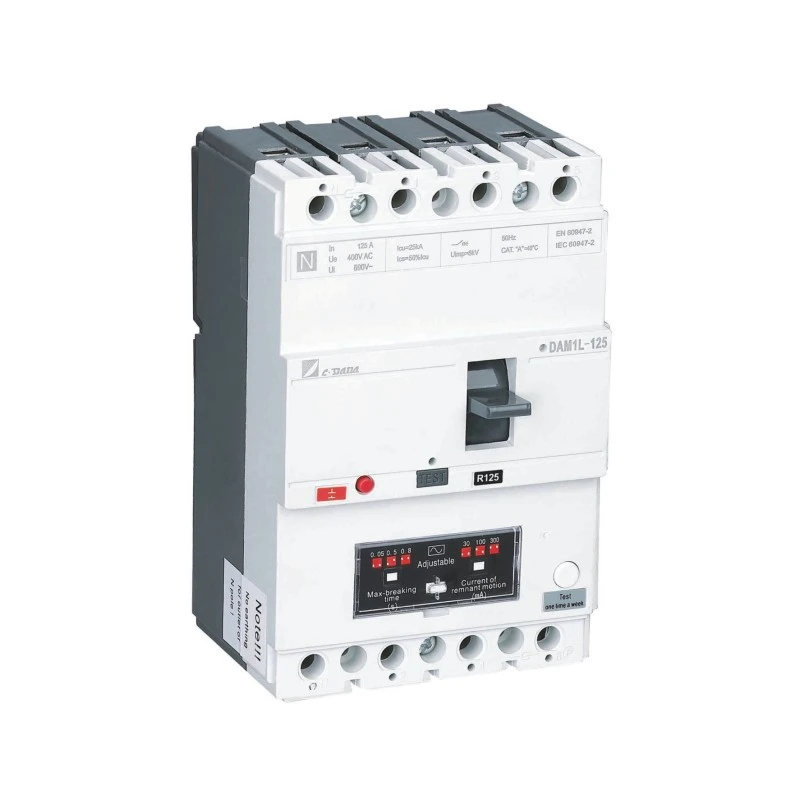

সাংহাই DaDa ইলেকট্রিক কোং, লিমিটেড এমন অ্যাপ্লিকেশনের জন্য ডিজাইন করা MCCB সমাধান প্রদান করে যেখানে প্রচলিত সার্কিট সুরক্ষা এবং ফুটো সুরক্ষা একসাথে কাজ করতে হবে। এর DAM1L সিরিজটি সমন্বিত অবশিষ্ট বর্তমান সুরক্ষা সহ একটি MCCB এর একটি উদাহরণ, যা বৈদ্যুতিক সিস্টেম, শিল্প সাইট এবং অন্যান্য কম-ভোল্টেজ বিতরণ পরিবেশ নির্মাণ সহ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।

পণ্যের তথ্য কনফিগারেশন নির্দেশ করে যেমন চার-মেরু নির্মাণ, একটি বিস্তৃত রেট-বর্তমান পরিসীমা এবং সামঞ্জস্যযোগ্য আর্থ-লিকেজ সুরক্ষা। মডেলের উপর নির্ভর করে, ফুটো অপারেটিং কারেন্ট একটি নির্দিষ্ট পরিসর জুড়ে কনফিগার করা যেতে পারে, সুরক্ষা কৌশলটিকে বিভিন্ন অ্যাপ্লিকেশনের সাথে মানিয়ে নেওয়ার অনুমতি দেয়।

বিদেশী ক্রেতা, পরিবেশক, প্যানেল নির্মাতা এবং বৈদ্যুতিক ঠিকাদারদের জন্য, একটি উদ্ধৃতি অনুরোধ করার আগে সরবরাহকারীকে প্রকল্পের প্রয়োজনীয়তা প্রদান করা সবচেয়ে কার্যকর পদ্ধতি। এটি প্রয়োজনীয় বর্তমান রেটিং, মেরু বিন্যাস, ফুটো সেটিং, ব্রেকিং ক্ষমতা এবং সার্টিফিকেশন উদ্দিষ্ট কনফিগারেশনে উপলব্ধ কিনা তা নির্ধারণ করতে সহায়তা করে।

একটি তদন্ত অন্তর্ভুক্ত করার জন্য তথ্য

• প্রয়োজনীয় রেট করা বর্তমান
• সিস্টেম ভোল্টেজ এবং ফ্রিকোয়েন্সি
• খুঁটির সংখ্যা
• প্রয়োজনীয় লিকেজ-কারেন্ট সংবেদনশীলতা
• প্রয়োজনীয় সময় বিলম্ব ফাংশন
• প্রত্যাশিত শর্ট-সার্কিট কারেন্ট বা প্রয়োজনীয় ব্রেকিং ক্ষমতা
• ইনস্টলেশন পরিবেশ
• লক্ষ্য বাজার এবং সার্টিফিকেশন প্রয়োজনীয়তা
• প্রয়োজনীয় পরিমাণ
• OEM বা কাস্টমাইজড প্রয়োজনীয়তা, যদি প্রযোজ্য হয়

শুরুতে এই বিবরণগুলি প্রদান করা প্রযুক্তিগত যোগাযোগকে আরও দক্ষ করে তুলতে পারে এবং চূড়ান্ত ইনস্টলেশনের সাথে মেলে না এমন একটি ব্রেকার নির্বাচন করার ঝুঁকি কমাতে পারে।

11. প্রায়শই জিজ্ঞাসিত প্রশ্ন

12. উপসংহার

ফুটো সুরক্ষা সহ একটি MCCB বৈদ্যুতিক সুরক্ষার দুটি গুরুত্বপূর্ণ ক্ষেত্রকে সম্বোধন করে: প্রচলিত ওভারকারেন্ট সুরক্ষা এবং অবশিষ্ট কারেন্ট সনাক্তকরণ। এই ফাংশনগুলিকে একটি সমন্বিত সমাধানে আনার মাধ্যমে, এটি পাওয়ার ডিস্ট্রিবিউশন ডিজাইনকে সহজ করতে সাহায্য করতে পারে যেখানে বৈদ্যুতিক নিরাপত্তা, প্যানেলের স্থান এবং সিস্টেমের সমন্বয় গুরুত্বপূর্ণ।

সবচেয়ে গুরুত্বপূর্ণ ধাপ হল পণ্যের নামের বাইরে তাকানো। রেট করা বর্তমান, অপারেটিং ভোল্টেজ, ব্রেকিং ক্ষমতা, মেরু কনফিগারেশন, ফুটো সংবেদনশীলতা, সময় বিলম্ব, ইনস্টলেশনের শর্ত এবং প্রযোজ্য মানগুলি একটি নির্দিষ্ট MCCB একটি প্রকল্পের জন্য উপযুক্ত কিনা তা প্রভাবিত করে।

বাণিজ্যিক ভবন, শিল্প সুবিধা, বিতরণ প্যানেল বা OEM অ্যাপ্লিকেশনগুলির জন্য ফুটো-সুরক্ষিত MCCB মূল্যায়নকারী ক্রেতাদের জন্য, প্রকৃত বৈদ্যুতিক প্রয়োজনীয়তা থেকে সরাসরি কাজ করা একটি উপযুক্ত কনফিগারেশন সনাক্ত করার সবচেয়ে নির্ভরযোগ্য উপায়।
