ওভার বর্তমান সুরক্ষা সহ অবশিষ্ট বর্তমান সার্কিট ব্রেকারগুলির জন্য একটি ব্যবহারিক গাইড

2026-09-08 0 আমাকে একটি বার্তা ছেড়ে দিন

একটি RCBO কি?

আআরসিবিও— ওভার কারেন্ট সুরক্ষা সহ অবশিষ্ট বর্তমান সার্কিট ব্রেকার — একটি কম-ভোল্টেজ প্রতিরক্ষামূলক ডিভাইস যা একটি একক ঢালাই ইউনিটে ওভারলোড সুরক্ষা, শর্ট-সার্কিট সুরক্ষা এবং অবশিষ্ট কারেন্ট (লিকেজ) সনাক্তকরণকে একত্রিত করে। কমপ্যাক্ট হাউজিংয়ের ভিতরে, একটি তাপ-চৌম্বকীয় ট্রিপ মেকানিজম ওভারলোড এবং শর্ট-সার্কিটগুলি পরিচালনা করে, যখন একটি শূন্য-ক্রম কারেন্ট ট্রান্সফরমার লাইভ এবং নিরপেক্ষ কন্ডাক্টরগুলিতে প্রবাহিত কারেন্টকে ক্রমাগত তুলনা করে। যখন পার্থক্য রেট করা অবশিষ্ট কারেন্ট (IΔn) ছাড়িয়ে যায়, তখন ডিভাইসটি মিলিসেকেন্ডের মধ্যে চলে যায়, লিকেজ কারেন্টের আগে সরবরাহ বন্ধ করে দেওয়া মানুষের ক্ষতি করতে পারে বা আগুনের কারণ হতে পারে।

কখন একটি RCBO চয়ন করবেন: চূড়ান্ত উপ-সার্কিট যা বর্তমান সুরক্ষা এবং ব্যক্তিগত ফুটো সুরক্ষা উভয়েরই প্রয়োজন — আউটডোর রিসেপ্ট্যাকল, অ্যাপ্লায়েন্স সার্কিট, গ্যারেজ, বেসমেন্ট, বাথরুম এবং অন্যান্য স্যাঁতসেঁতে বা সহজে অ্যাক্সেসযোগ্য অবস্থান।

DABL-63 RCBO ক্লাসের অন্তর্গত: একটি ডিভাইস, তিনটি সুরক্ষা - একক-ফেজ গৃহস্থালীর চূড়ান্ত সার্কিটের জন্য সবচেয়ে স্থান- এবং খরচ-দক্ষ পছন্দ।

Residual Current Circuit Breaker with Overcurrent Protection

কিভাবে সঠিক RCBO নির্বাচন করবেন?

1. রেটেড কারেন্ট (ইন): সার্কিটের ক্রমাগত লোডের সাথে মেলে, যন্ত্রপাতির ইনরাশ কারেন্টের জন্য হেডরুমের সাথে (যেমন 40A স্ট্যান্ডার্ড গৃহস্থালী যন্ত্রপাতি সার্কিট কভার করে)।

2. ব্রেকিং ক্ষমতা (আইসিএন): ইনস্টলেশন পয়েন্টে সম্ভাব্য শর্ট-সার্কিট কারেন্টের চেয়ে বেশি হতে হবে; 6kA সাধারণ আবাসিক এবং হালকা বাণিজ্যিক ফল্ট লেভেল কভার করে।

3. খুঁটি: কমপ্যাক্ট ডিআইএন-রেল মাউন্টিং সহ একক-ফেজ চূড়ান্ত সার্কিটের জন্য 1P+N।

4. ট্রিপিং বৈশিষ্ট্য: সাধারণ গৃহস্থালি এবং যন্ত্রপাতি লোডের জন্য C-বক্ররেখা (5–10× In); সংবেদনশীল ইলেকট্রনিক্সের জন্য বি-বক্ররেখা; মোটর শুরুর জন্য D- বক্ররেখা।

5. স্ট্যান্ডার্ড এবং সার্টিফিকেশন: IEC/EN 61009-1 কমপ্লায়েন্স এবং সিই মার্কিং হল আন্তর্জাতিক প্রকল্পের ভিত্তি।

6. অ্যাপ্লিকেশান: আউটডোর রিসেপ্ট্যাকল, অ্যাপ্লায়েন্স সার্কিট এবং গ্যারেজ/বেসমেন্ট লাইটিং সাধারণ ইনডোর সার্কিটের চেয়ে বেশি সংবেদনশীলতার প্রয়োজন হতে পারে।

একটি সুনির্দিষ্ট RCBO কেমন দেখাচ্ছে

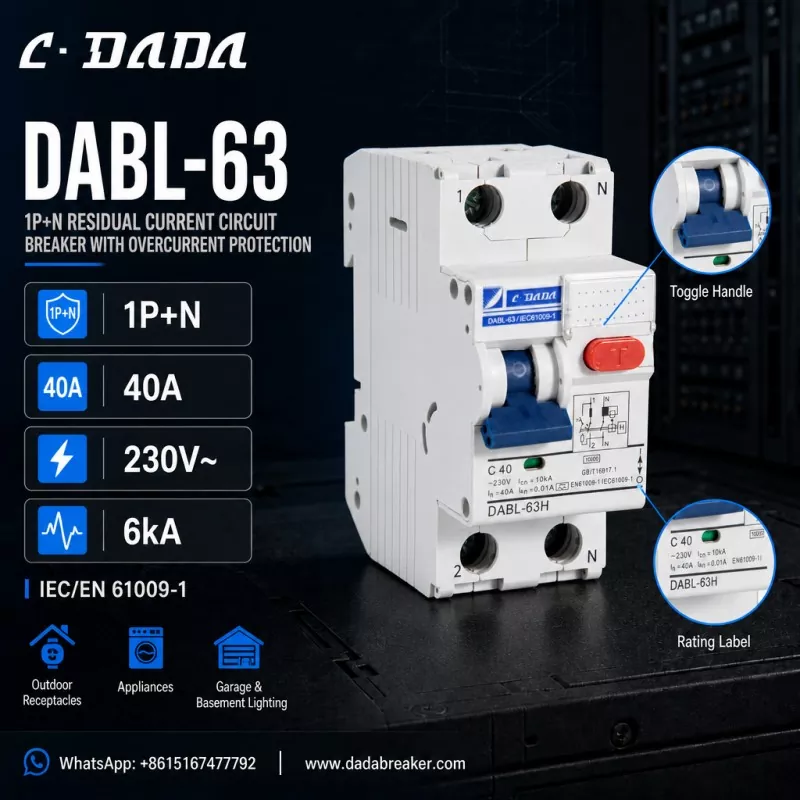

এই কংক্রিট তৈরি করতে, DABL-63 থেকে বিবেচনা করুনC·DADA ইলেকট্রিক, একটি 1P+N অবশিষ্ট বর্তমান সার্কিট ব্রেকার যাতে বর্তমান সুরক্ষা থাকে যা এই শ্রেণীর ডিভাইসে কী খুঁজতে হবে তা ব্যাখ্যা করে:1P+N কনফিগারেশন

● লাইভ পোল সুইচড এবং নিরপেক্ষ অনুসরণ করা হয়েছে, স্ট্যান্ডার্ড ডিআইএন-রেল ডিস্ট্রিবিউশন বোর্ডের জন্য কম্প্যাক্ট 40A রেটেড কারেন্ট (ইন)

● C- কার্ভ ট্রিপিং (C40) 230V~ রেটেড ভোল্টেজ সহ

● 6kA ব্রেকিং ক্ষমতা (আইসিএন)

● IΔn = 0.01A (10mA) উচ্চ-সংবেদনশীলতা অবশিষ্ট বর্তমান সুরক্ষা

● IEC/EN 61009-1 সম্মতি

● পর্যায়ক্রমিক কার্যকরী চেকের জন্য লাল T পরীক্ষার বোতাম, 1/2/N চিহ্নিত টার্মিনাল, রেটিং লেবেল এবং হাউজিং-এ মুদ্রিত সার্কিট ডায়াগ্রাম

● বহিরঙ্গন আধার, গৃহস্থালী যন্ত্রপাতি, গ্যারেজ এবং বেসমেন্ট আলোর জন্য নির্মিত

এই স্পেসিফিকেশন পিছনে যুক্তি

10mA উচ্চ-সংবেদনশীলতা ফুটো সুরক্ষা সহ একটি 40A, 1P+N ফ্রেম বেশিরভাগ আবাসিক চূড়ান্ত সার্কিটগুলিকে কভার করে: 40A সাধারণ যন্ত্র এবং সকেট সার্কিটের লোডের সাথে মেলে, 1P+N ভিড়ের ডিস্ট্রিবিউশন বোর্ডের জন্য ডিভাইসটিকে কমপ্যাক্ট রাখে এবং 10mA ঠিক যেখানে এটির বাইরের দিকনির্দেশনা প্রদান করে, বাইরের দিকনির্দেশনার অতিরিক্ত সংবেদনশীলতা প্রদান করে। স্যাঁতসেঁতে এলাকা এবং শিশুদের চারপাশে।

FAQ

প্রশ্নঃ RCBO কি?

A: একটি RCBO — ওভার কারেন্ট সুরক্ষা সহ অবশিষ্ট বর্তমান সার্কিট ব্রেকার — হল একটি রিসেট টেবিল লো-ভোল্টেজ প্রতিরক্ষামূলক ডিভাইস যা ওভারলোড সুরক্ষা, শর্ট-সার্কিট সুরক্ষা এবং একটি ইউনিটে অবশিষ্ট কারেন্ট (লিকেজ) সুরক্ষাকে একত্রিত করে, সাধারণত চূড়ান্ত সার্কিটের জন্য 63A পর্যন্ত।

প্রশ্ন: একটি RCBO এবং একটি MCB এর মধ্যে পার্থক্য কী?

উত্তর: একটি MCB শুধুমাত্র ওভারলোড এবং শর্ট-সার্কিট সুরক্ষা প্রদান করে। একটি RCBO উপরে অবশিষ্ট কারেন্ট (লিকেজ) সনাক্তকরণ যোগ করে, যখন লিকেজ কারেন্ট IΔn-এর বেশি হয়ে যায় তখন সার্কিট সংযোগ বিচ্ছিন্ন করে — মানুষকে রক্ষা করে এবং বৈদ্যুতিক আগুন প্রতিরোধ করে।

প্রশ্ন: IΔn = 10mA বলতে কী বোঝায়?

A: IΔn হল রেট করা অবশিষ্ট অপারেটিং কারেন্ট। 10mA হল একটি উচ্চ-সংবেদনশীলতা রেটিং: যখন লিকেজ কারেন্ট 10mA এ পৌঁছায় তখন ডিভাইসটি ট্রিপ করে, যা 30mA সাধারণ-উদ্দেশ্য রেটিং থেকে দ্রুত ব্যক্তিগত সুরক্ষা প্রদান করে।

প্রশ্নঃ DABL-63 RCBO কি?

উত্তর: DABL-63 হল একটি 1P+N অবশিষ্ট বর্তমান সার্কিট ব্রেকার যা C·DADA ইলেকট্রিক - 40A, C-বক্ররেখা, 230V~, 6kA ব্রেকিং ক্ষমতা এবং 10mA উচ্চ-সংবেদনশীলতা ফুটো সুরক্ষা, IEC/EN 61009-1-এর সাথে সঙ্গতিপূর্ণ, বাইরের ঘরের জন্য আলোকসজ্জা/অ্যাপ্লিকেশানের জন্য অতিরিক্ত সুরক্ষা।
