মোল্ডেড কেস সার্কিট ব্রেকারদের জন্য একটি ব্যবহারিক গাইড

একটি MCCB কি?

একটি MCCB -ঢালাই কেস সার্কিট ব্রেকার— একটি কম-ভোল্টেজ প্রতিরক্ষামূলক ডিভাইস যা একটি সার্কিট ওভারলোড বা শর্ট-সার্কিট অবস্থা সনাক্ত করার সময় স্বয়ংক্রিয়ভাবে সংযোগ বিচ্ছিন্ন করে। একটি ফিউজ থেকে ভিন্ন, এটি রিসেট এবং একটি ট্রিপ পরে পুনরায় ব্যবহার করা যেতে পারে। মোল্ড করা কেসের ভিতরে, একটি তাপ-চৌম্বকীয় ট্রিপ মেকানিজম দুটি কাজ পরিচালনা করে: একটি তাপীয় উপাদান টেকসই ওভারলোডের প্রতিক্রিয়া জানায়, যখন একটি চৌম্বকীয় উপাদান শর্ট-সার্কিট ফল্টের সাথে সাথে প্রতিক্রিয়া করে। ফলাফল হল সুরক্ষা যা বাস্তব বৈদ্যুতিক লোডের আচরণের সাথে মেলে।

কখন একটি MCCB বেছে নেবেন: প্রধান ইনকামিং ফিডার, থ্রি-ফেজ ডিস্ট্রিবিউশন প্যানেল, বড় মোটর সার্কিট, বা যে কোনও পয়েন্ট যেখানে সম্ভাব্য শর্ট-সার্কিট কারেন্ট একটি MCB বাধা দিতে পারে তার চেয়ে বেশি।

যখন একটি MCB যথেষ্ট: পরিমিত লোড এবং কম ফল্ট লেভেল সহ চূড়ান্ত উপ-সার্কিট — আবাসিক বোর্ড, আলো এবং সকেট সার্কিট।

কিভাবে সঠিক MCCB নির্বাচন করবেন

রেট করা বর্তমান (ইন)

1. — ক্রমাগত লোডের সাথে মেলে, এবং মোটরের স্রোত শুরু করার জন্য হেডরুমের অনুমতি দিন।

ব্রেকিং ক্ষমতা (আইসিইউ / আইসিএস)

2. — ইনস্টলেশন পয়েন্টে সম্ভাব্য শর্ট-সার্কিট কারেন্টের চেয়ে বেশি হতে হবে। ফল্ট লেভেল যত বেশি, আপনার প্রয়োজন তত বেশি Icu।

খুঁটি

3. — তিন-ফেজ সিস্টেমের জন্য 3P, 4P যেখানে নিরপেক্ষেরও সংযোগ বিচ্ছিন্ন করা প্রয়োজন।

ভোল্টেজ রেটিং

4. — সিস্টেমের বিরুদ্ধে রেট করা অপারেশনাল ভোল্টেজ (Ue), ইনসুলেশন ভোল্টেজ (Ui) এবং ইমপালস প্রতিরোধ (Uimp) চেক করুন।

মান এবং সার্টিফিকেশন

5. — IEC/EN 60947-2 কমপ্লায়েন্স এবং সিই মার্কিং হল আন্তর্জাতিক প্রকল্পের ভিত্তি।

আবেদন

6. — মোটর সুরক্ষা, বিদ্যুৎ বিতরণ এবং শিল্প ইনস্টলেশনের জন্য বিভিন্ন ফ্রেম রেটিং এবং ট্রিপ বৈশিষ্ট্যের প্রয়োজন হতে পারে।

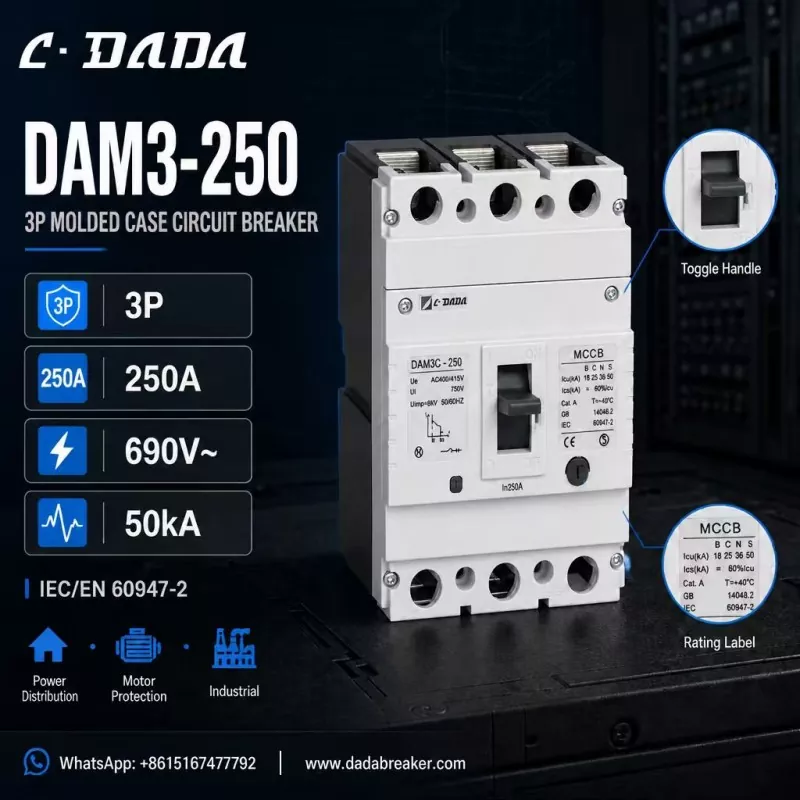

একটি সুনির্দিষ্ট 250A MCCB দেখতে কেমন:

এই কংক্রিটটি তৈরি করতে, C·DADA ইলেকট্রিক থেকে DAM3-250 বিবেচনা করুন — একটি 250A তিন-মেরু MCCB যা এই শ্রেণীর ডিভাইসে কী সন্ধান করতে হবে তা ব্যাখ্যা করে:

3P কনফিগারেশন

● একটি 250A রেটযুক্ত বর্তমান (ইন), তিন-ফেজ বিতরণ বোর্ডের জন্য উপযুক্ত

ভোল্টেজ রেটিং:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

ব্রেকিং ক্ষমতা 50kA পর্যন্ত

● — B / C / N / S ভেরিয়েন্ট জুড়ে 18 / 25 / 36 / 50 kA এর Icu,  তাই ইনস্টলাররা নেটওয়ার্কের বিভিন্ন পয়েন্টে ত্রুটির মাত্রা মেলে

IEC/EN 60947-2 এবং GB 14048.2 সম্মতি

● দৃশ্যমান অপারেটিং স্থিতির জন্য একটি পরিষ্কার অন/অফ টগল হ্যান্ডেল সহ CE চিহ্নিত করা হয়েছে

● বিদ্যুৎ বিতরণ, মোটর সুরক্ষা এবং শিল্প অ্যাপ্লিকেশনের জন্য নির্মিত

এই স্পেসিফিকেশনের পিছনে যুক্তি: 50kA ক্লাস ব্রেকিং ক্ষমতা সহ একটি 250A, 3-পোল ফ্রেম বেশিরভাগ প্যানেল নির্মাতা এবং ঠিকাদারের চাহিদাগুলিকে কভার করে — প্রধান ডিস্ট্রিবিউশন বোর্ড থেকে মোটর ফিডার সার্কিট পর্যন্ত — যখন একাধিক Icu ভেরিয়েন্ট আপনাকে প্রকৃত ত্রুটির স্তরের বিপরীতে সঠিক মাপের খরচ করতে দেয়৷

নির্বাচনের সুপারিশ

● কম ফল্ট লেভেল সহ ~125A পর্যন্ত চূড়ান্ত সার্কিটের জন্য, একটি MCB হল অর্থনৈতিক পছন্দ।

● প্রধান বিতরণ, মোটর সুরক্ষা এবং শিল্প সুইচগিয়ারের জন্য, ব্রেকিং ক্ষমতা সহ একটি MCCB চয়ন করুন যা ইনস্টলেশনের সম্ভাব্য শর্ট-সার্কিট কারেন্টকে ছাড়িয়ে যায়।

● সন্দেহ হলে, ব্রেকিং ক্ষমতার উপর এক শ্রেণীর আকার করুন: খরচের পার্থক্য ছোট, যখন সুরক্ষা মার্জিন একটি ছোটখাট ত্রুটি এবং একটি বড় বিভ্রাটের মধ্যে পার্থক্য হতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্নঃ MCCB কি?

উঃ কঢালাই কেস সার্কিট ব্রেকারএটি একটি রিসেটেবল লো-ভোল্টেজ সুরক্ষামূলক ডিভাইস যা ওভারলোড বা শর্ট-সার্কিটে একটি সার্কিট সংযোগ বিচ্ছিন্ন করে, যা একটি ক্ষুদ্র সার্কিট ব্রেকারের চেয়ে উচ্চতর স্রোত এবং ফল্ট লেভেলের জন্য ডিজাইন করা হয়েছে।

প্রশ্ন: MCCB-তে Icu বলতে কী বোঝায়?

উত্তর: আইসিইউ হল চূড়ান্ত শর্ট-সার্কিট ব্রেকিং ক্ষমতা — ব্রেকার যে সর্বোচ্চ ফল্ট কারেন্ট বাধা দিতে পারে। Ics হল সার্ভিস ব্রেকিং ক্যাপাসিটি, যে স্তরটি এটি বারবার বাধাগ্রস্ত করতে পারে এবং চালু থাকে।

প্রশ্ন: আমি কীভাবে আমার MCCB-এর জন্য ব্রেকিং ক্ষমতা বেছে নেব?

উত্তর: ইনস্টলেশন পয়েন্টে সম্ভাব্য শর্ট-সার্কিট কারেন্টের চেয়ে বেশি একটি Icu রেটিং বেছে নিন। উচ্চ ট্রান্সফরমার ক্ষমতা বা দীর্ঘ ইন্ডাস্ট্রিয়াল ফিডারের ডিস্ট্রিবিউশন বোর্ডের জন্য সাধারণত 36-50kA ক্লাস ডিভাইসের প্রয়োজন হয়।

প্রশ্নঃ DAM3-250 MCCB কি?

উত্তর: DAM3-250 হল C·DADA ইলেকট্রিক থেকে একটি 250A থ্রি-পোল মোল্ডেড কেস সার্কিট ব্রেকার, পাওয়ার ডিস্ট্রিবিউশন, মোটর সুরক্ষা এবং শিল্প অ্যাপ্লিকেশনের জন্য 50kA পর্যন্ত ব্রেকিং ক্ষমতা সহ 690V পর্যন্ত রেটিং করা হয়েছে।
