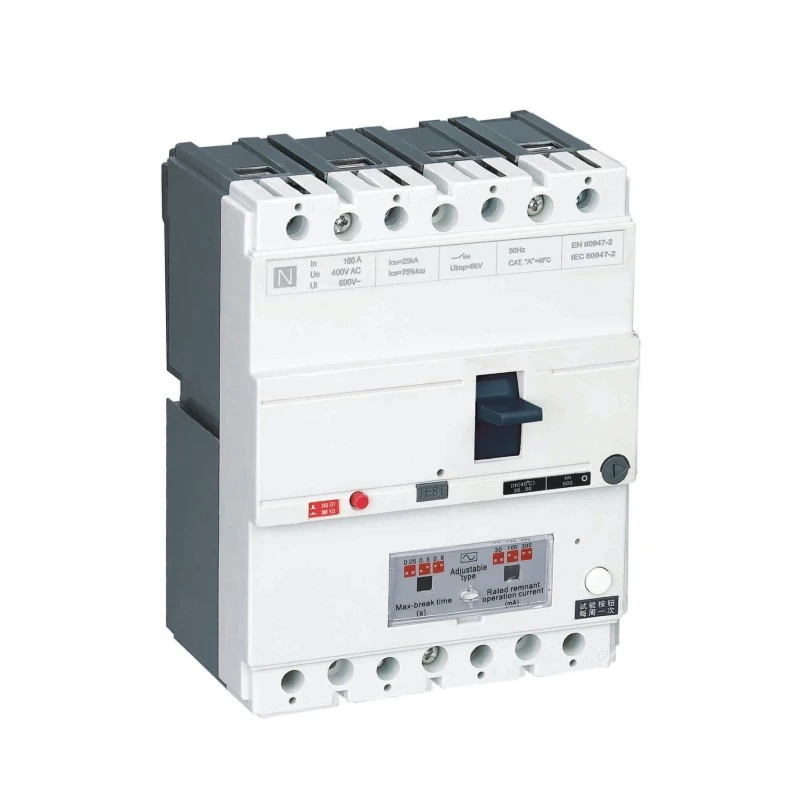

ফুটো সুরক্ষা সহ MCCB

ওভারলোডের বাইরে বৈদ্যুতিক নিরাপত্তা উন্নত করুন এবং CDADA DAM1L সিরিজ MCCB-এর সাথে লিকেজ সুরক্ষা একটি ইন্টিগ্রেটেড মোল্ডেড কেস সার্কিট ব্রেকার বিল্ট-ইন রেসিডুয়াল কারেন্ট (RCD/ELCB) কার্যকারিতা সহ। পেশাদার প্রস্তুতকারক Shanghai DADA Electric CO., LTD দ্বারা আন্তর্জাতিক মানের ডিজাইন করা হয়েছে, এই ফুটো MCCB 4P জীবন- এবং অগ্নি-সংরক্ষক গ্রাউন্ড ফল্ট সনাক্তকরণের সাথে উচ্চ-পারফরম্যান্স পাওয়ার ডিস্ট্রিবিউশনকে একত্রিত করে।

400V/415V তে 10A থেকে 500A পর্যন্ত রেট করা হয়েছে, এটি সামঞ্জস্যযোগ্য অবশিষ্ট অপারেটিং কারেন্ট (30mA–1000mA) এবং ঐচ্ছিক সময় বিলম্বের অফার করে - ব্যক্তিগত নিরাপত্তা (≤30mA) বা অগ্নি প্রতিরোধের (100mA–500mA+) জন্য উপযুক্ত সুরক্ষা সক্ষম করে৷ মাল্টি-ফেজ চালিত ইলেকট্রনিক্সের সাথে, একটি ফেজ ব্যর্থ হলে বা ভোল্টেজ 50V-এ নেমে গেলেও এটি কার্যকর থাকে, টানেল, উচ্চ-উত্থান, পরিবহন কেন্দ্র এবং শিল্প কারখানার মতো গুরুত্বপূর্ণ অবকাঠামোতে অতুলনীয় নির্ভরযোগ্যতা নিশ্চিত করে।

কী স্পেসিফিকেশন

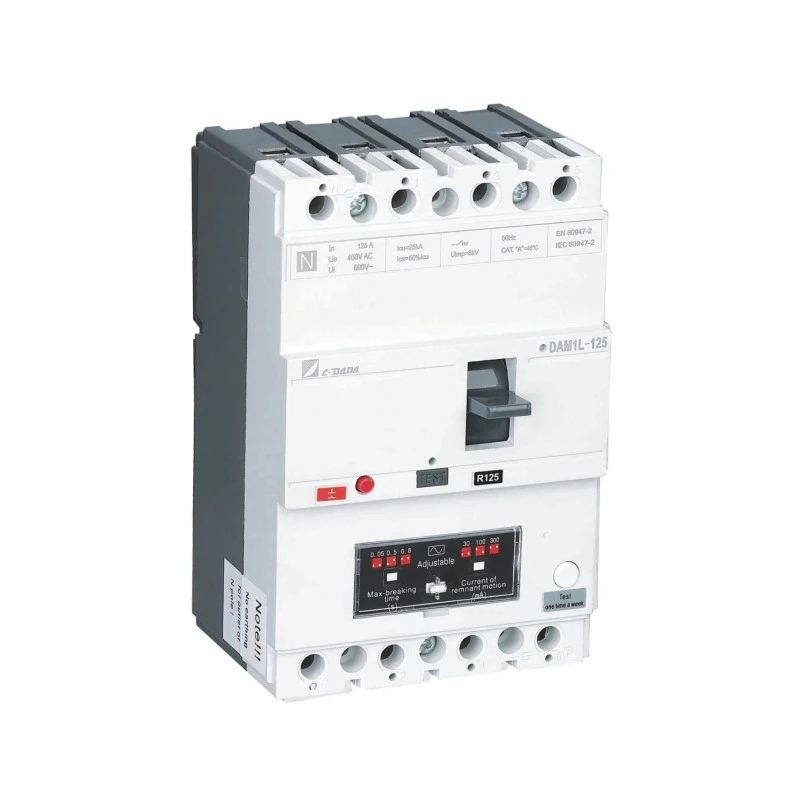

মডেল: DAM1L সিরিজ – আর্থ লিকেজ MCCB (CBR-টাইপ MCCB)

খুঁটি: 4P (মানক; অনুরোধে 3P উপলব্ধ)

রেট করা বর্তমান (ইন): 10A – 500A

রেটেড ভোল্টেজ: 400V / 415V AC, 50Hz

নিরোধক ভোল্টেজ (Ui): 400V (≤160A), 690V (>250A)

অবশিষ্ট বর্তমান সেটিংস (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

সামঞ্জস্যযোগ্যতা: I△n এবং ট্রিপের সময় অন-সাইট সমন্বয় (তাত্ক্ষণিক বা বিলম্বিত)

ব্রেকিং ক্ষমতা প্রকার:

B প্রকার: মৌলিক (Inm <100A)

এস টাইপ: স্ট্যান্ডার্ড

H প্রকার: হাই ব্রেকিং (>160A)

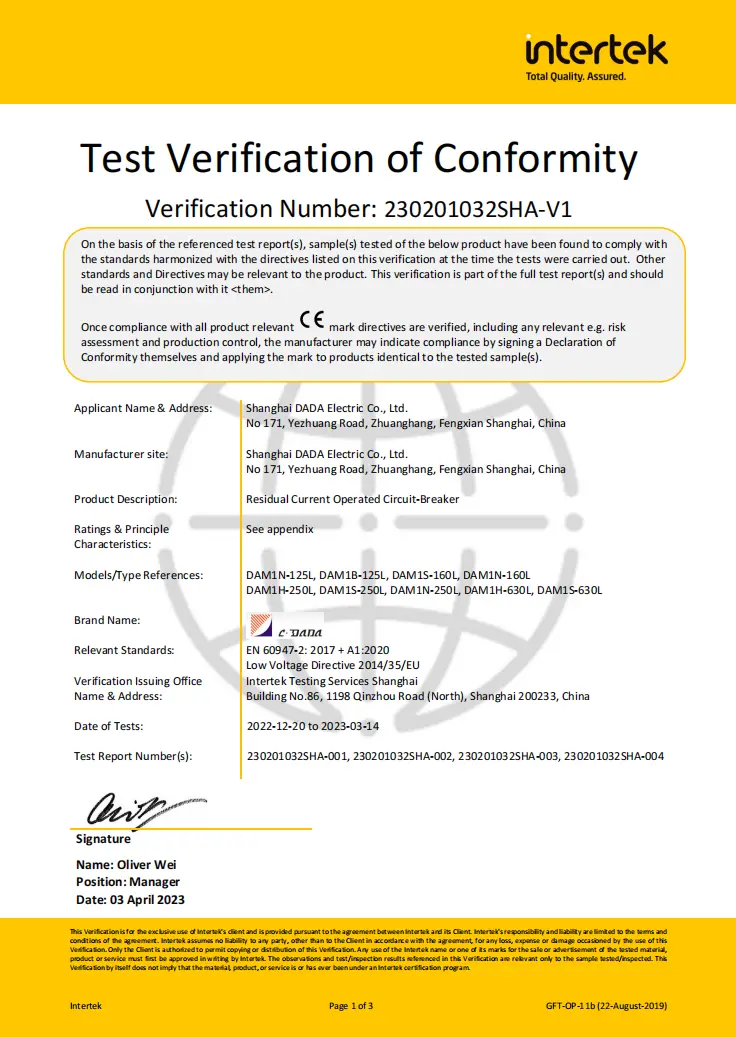

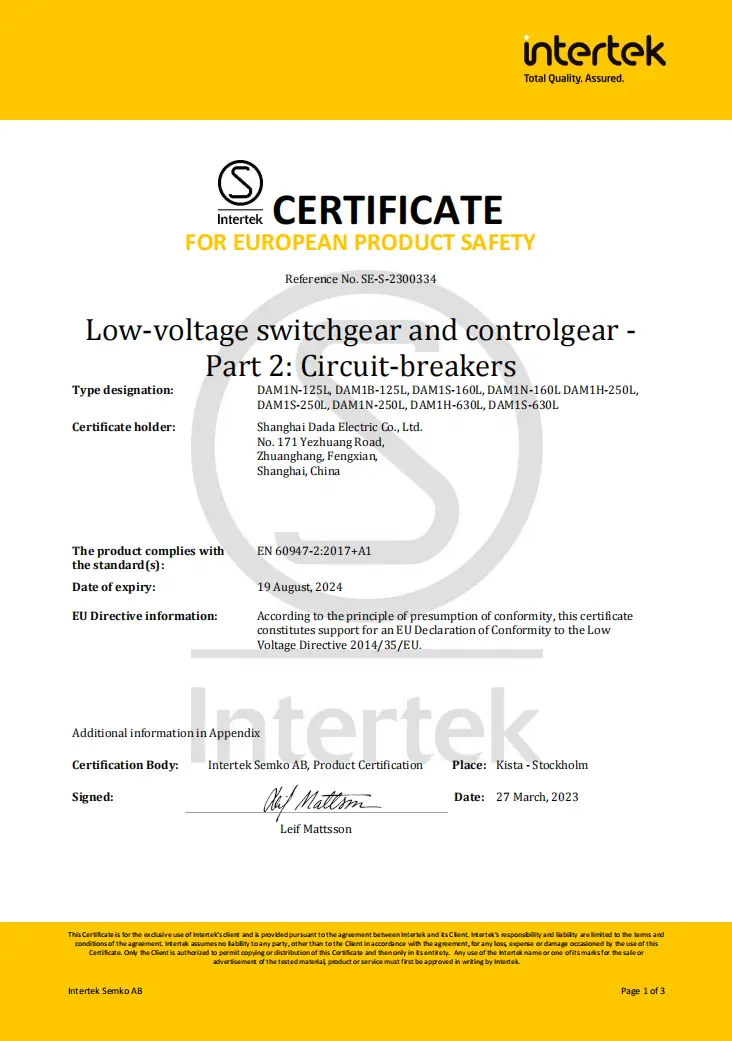

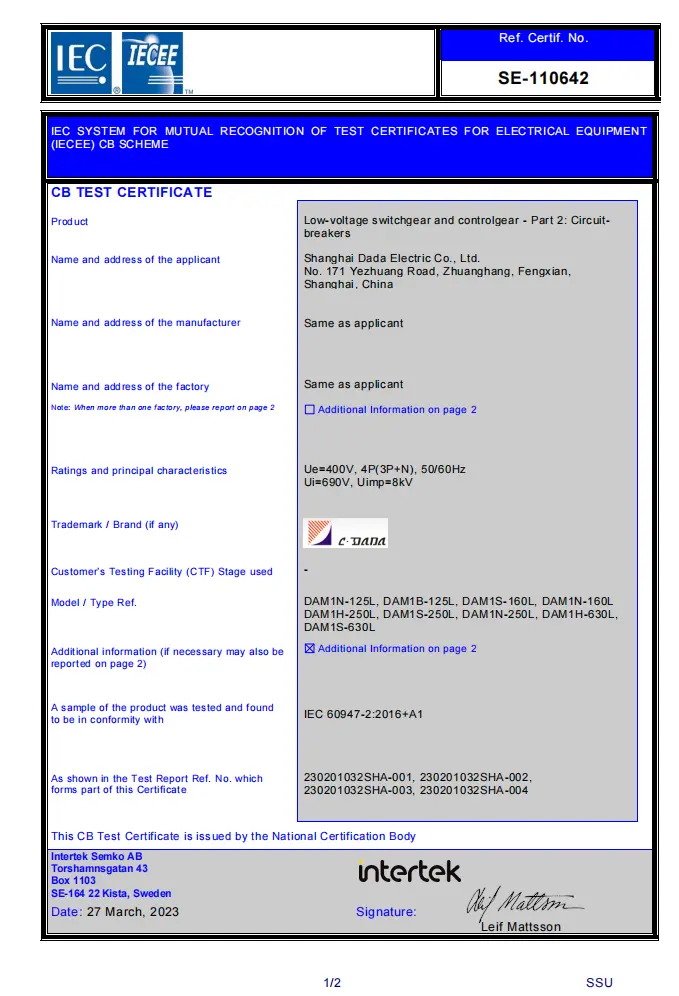

সার্টিফিকেশন: CE, CB, SEMKO

মূল বৈশিষ্ট্য:

★ মাল্টি-ফেজ চালিত RCD সার্কিট → 50V পর্যন্ত কাজ করে

★ পৃথক প্রধান এবং arcing পরিচিতি

★ পুশ-টু-ট্রিপ টেস্ট বোতাম

★ সামঞ্জস্যযোগ্য চৌম্বক সেটিং (0.8–1.0×ইন)

★ শক্তিশালী EMI/RFI-বিরোধী হস্তক্ষেপ ক্ষমতা

★ সম্পূর্ণ আনুষঙ্গিক পরিসীমা: শান্ট ট্রিপ, অক্জিলিয়ারী/এলার্ম পরিচিতি, ঘূর্ণমান হ্যান্ডেল

প্রযুক্তিগত ডেটা শীট

আর্থ-লিকেজ সার্কিট ব্রেকার (ELCB)

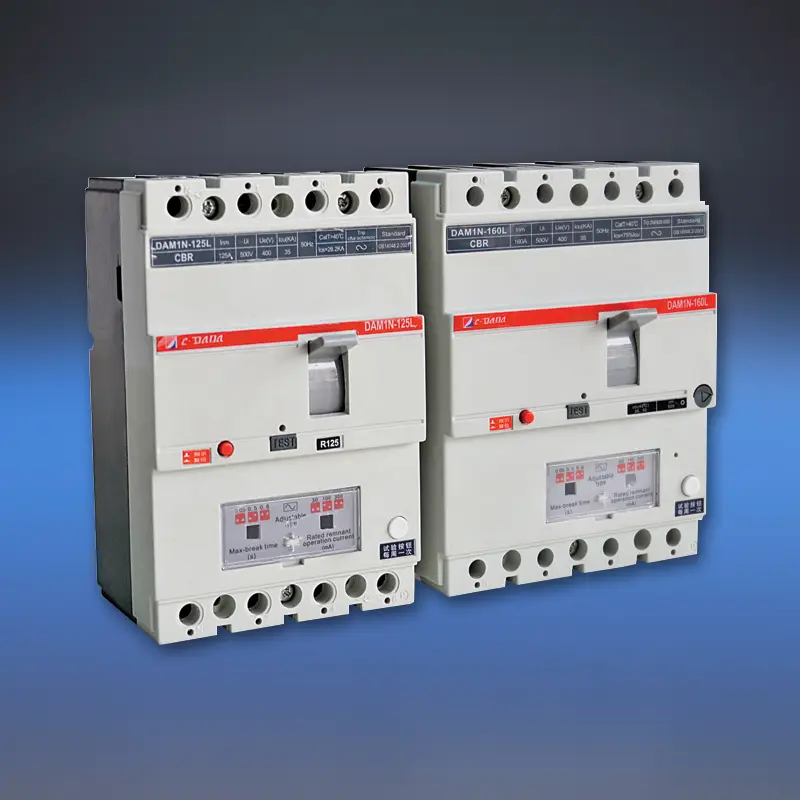

মডেল			DAM1-125L			DAM1-160L
ব্রেকিং ক্যাপাসিটি কোড			B	N	S	B	N	S
ফ্রেমের আকারের রেট করা বর্তমান- Inm (A)			125A			160A
রেট করা বর্তমান-ইন(40,50 বা 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
পোলের সংখ্যা			4P			4P
ICU (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(শীর্ষ)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			৯/০.৫			19/0.5
অবশিষ্ট বর্তমান থ্রেশহোল্ড (mA)			100-300-500			100-300-500
সময় বিলম্ব(ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
অস্তরক বৈশিষ্ট্য (V)			2500			3000
একাকীকরণ দূরত্ব (মিমি)			≤30/0			≤30/0
সহনশীলতা	মোট সাইকেল		8000			8000
	বৈদ্যুতিক জীবন		1000			1000
	যান্ত্রিক জীবন		7000			7000
বিভাগ (EN 60947-2/IEC 60947-2)	প্রধান সার্কিট		A/0			A/0
	অক্জিলিয়ারী সার্কিট		AC-15			AC-15
ভোল্টেজ রিলিজের অধীনে			√			√
শান্ট রিলিজ			√			√
অক্জিলিয়ারী যোগাযোগ			√			√
অ্যালার্ম যোগাযোগ			√			√
অক্জিলিয়ারী যোগাযোগ এবং অ্যালার্ম যোগাযোগ			√			√
হ্যান্ডেল অপারেশন মেকানিজম			√			√
বৈদ্যুতিক অপারেশন মেকানিজম			√			√
টার্মিনাল কভার			√			√
ফেজ বিভাজক			√			√
	ওয়াট (মিমি)	3P	-			-
		4P	101			120
	এল (মিমি)	3P	-			-
		4P	155			120
	H (মিমি)	3P	-			-
		4P	70			70
ওজন	স্থির সংস্করণ 3P/4P		-			-
	প্লাগ-ইন সংস্করণ 3P/4P		-			-
	সংস্করণ 3P/4P আঁকুন		-			-

কেন লিকেজ সুরক্ষা সহ সিডিএডিএ এমসিসিবি বেছে নিন?

★ ট্রু ইন্টিগ্রেটেড সেফটি

অ্যাড-অন RCD মডিউলের বিপরীতে, DAM1L-এ বিল্ট-ইন, ফ্যাক্টরি-ক্যালিব্রেটেড লিকেজ সুরক্ষা রয়েছে-নিখুঁত সমন্বয় নিশ্চিত করা এবং সামঞ্জস্যের সমস্যাগুলি দূর করা।

★ RCD সার্কিটের জন্য মাল্টি-ফেজ পাওয়ার

একটি ফেজ হারিয়ে গেলে প্রাথমিক RCDs ব্যর্থ হয়। সুরক্ষা ইলেকট্রনিক্সকে শক্তি দেওয়ার জন্য CDADA-এর নকশা সমস্ত পর্যায় ব্যবহার করে, তাই এটি ফেজ লস বা গুরুতর আন্ডারভোল্টেজের সময়ও কাজ করে।

★ এক ডিভাইসে দ্বৈত সুরক্ষা লক্ষ্য

◆ 30mA: ব্যক্তিগত শক সুরক্ষার জন্য IEC প্রয়োজনীয়তা পূরণ করে

◆ 100mA–1000mA: ছোট, ক্রমাগত গ্রাউন্ড ফল্ট থেকে ইনসুলেশন অবক্ষয় আগুন প্রতিরোধ করে

★ বাস্তব-বিশ্বের অবস্থার জন্য ক্ষেত্র-সামঞ্জস্যযোগ্য

নিরাপত্তা বজায় রেখে ভেজা পরিবেশে (যেমন, গাড়ি ধোয়া, খামার) উপদ্রব এড়াতে সংবেদনশীলতা এবং সময় বিলম্ব।

★ শিল্প-গ্রেড নির্ভরযোগ্যতা

উচ্চ ব্রেকিং ক্ষমতা (H-টাইপ), শক্তিশালী আর্ক বিচ্ছেদ, এবং IP20+ টার্মিনাল সুরক্ষা এটিকে কঠোর বাণিজ্যিক এবং শিল্প সেটিংসের জন্য উপযুক্ত করে তোলে।

★ গ্লোবাল কমপ্লায়েন্স, স্থানীয় মান

ইউরোপ (CE/CB), নর্ডিক দেশ (SEMKO)-এর জন্য প্রত্যয়িত—রপ্তানি প্রকল্পের জন্য আদর্শ—একজন বিশ্বস্ত চীনা প্রস্তুতকারকের কাছ থেকে প্রতিযোগিতামূলক মূল্যের সঙ্গে।

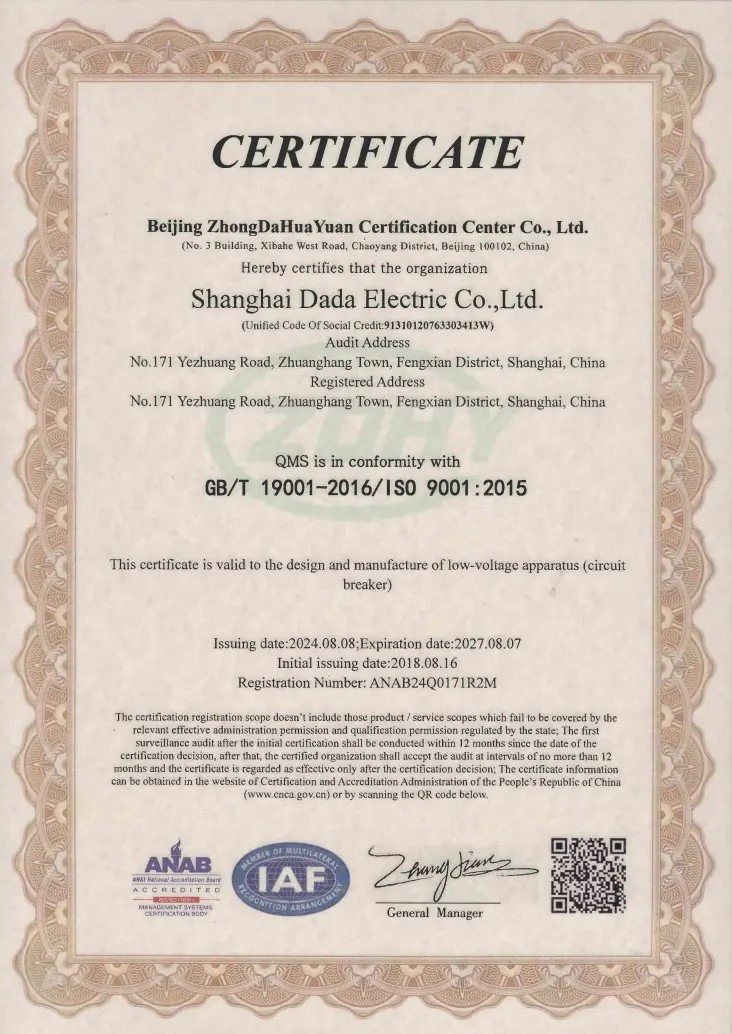

★ আমাদের উত্পাদন সুবিধা ISO9001:2015 মান ব্যবস্থাপনা সিস্টেমের অধীনে প্রত্যয়িত।

সাধারণ অ্যাপ্লিকেশন

হাই-রাইজ আবাসিক: প্রধান আয়কারী বা মেঝে প্যানেল (আগুনের ঝুঁকি কমানোর জন্য 300mA)

টানেল এবং সাবওয়ে: জটিল অবকাঠামো যার জন্য ব্যর্থ-নিরাপদ ফুটো সনাক্তকরণ প্রয়োজন

হাসপাতাল ও স্কুল: ভেজা এলাকায় 30mA সুরক্ষা (ল্যাব, বিশ্রামাগার)

ইন্ডাস্ট্রিয়াল প্ল্যান্ট: গ্রাউন্ড ফল্ট মনিটরিং সহ মোটর ফিডার

নির্মাণ সাইট: কর্মীদের সুরক্ষা সহ অস্থায়ী শক্তি বিতরণ

FAQ

প্রশ্ন 1: একটি স্ট্যান্ডার্ড MCCB এবং ফুটো সুরক্ষা সহ MCCB এর মধ্যে পার্থক্য কী?

A1: একটি আদর্শ MCCB শুধুমাত্র ওভারলোড এবং শর্ট সার্কিট থেকে রক্ষা করে। DAM1L অবশিষ্ট কারেন্ট (পৃথিবী ফুটো) সনাক্তকরণ যোগ করে—যখন কারেন্ট লিক হয়ে মাটিতে পড়ে (যেমন, কোনো ব্যক্তি বা ক্ষতিগ্রস্ত নিরোধকের মাধ্যমে), বৈদ্যুতিক শক বা আগুন প্রতিরোধ করে।

প্রশ্ন 2: ব্যক্তিগত সুরক্ষার জন্য আমি কি 100A MCCB RCD ব্যবহার করতে পারি?

A2: শুধুমাত্র যদি 30mA তে সেট করা হয়। রেট করা বর্তমান (100A) লোড ক্ষমতা সংজ্ঞায়িত করে; অবশিষ্ট সেটিং (I△n) নিরাপত্তা ফাংশন সংজ্ঞায়িত করে। শক সুরক্ষার জন্য, I△n অবশ্যই ≤30mA হতে হবে, ইন নির্বিশেষে।

প্রশ্ন 3: কেন RCD সার্কিটের মাল্টি-ফেজ পাওয়ার দরকার?

A3: শুধুমাত্র একটি ফেজ দ্বারা চালিত হলে, একটি একক-ফেজ ব্যর্থতা ফুটো সুরক্ষা অক্ষম করবে। সিডিএডিএ-র মাল্টি-ফেজ ডিজাইন নিশ্চিত করে যে ফেজ লস বা কম ভোল্টেজ (50V থেকে নিচে)-এর সময়ও RCD সক্রিয় থাকে—নিরাপত্তার ধারাবাহিকতার জন্য গুরুত্বপূর্ণ।

Q4: 4P লিকেজ MCCB টিটি বা TN-S সিস্টেমের জন্য উপযুক্ত?

A4: হ্যাঁ—এটি TT, TN-S, এবং IT সিস্টেমের জন্য ডিজাইন করা হয়েছে। 4P ডিজাইন সমস্ত পর্যায় ভেঙে দেয় এবং নিরপেক্ষ, টিটি সিস্টেমের জন্য অপরিহার্য যেখানে নিরপেক্ষভাবে নির্ভরযোগ্যভাবে আপস্ট্রিম গ্রাউন্ড করা হয় না।

প্রশ্ন 5: মডুলার RCD + MCCB কম্বিনেশনের উপর CDADA কেন বেছে নেবেন?

A5: CDADA DAM1L অফার করে:

● ছোট পদচিহ্ন (একীভূত বনাম দুটি ডিভাইস)

● গ্যারান্টিযুক্ত সমন্বয় (কোন অমিলের ঝুঁকি নেই)

● কম খরচ এবং তারের জটিলতা

● উচ্চতর নির্ভরযোগ্যতা (একক সিল করা ইউনিট)

● স্থির-সংবেদনশীলতা RCD-এর সাথে অন-সাইট সামঞ্জস্যযোগ্যতা সম্ভব নয়
