টেকসই মোল্ডেড কেস সার্কিট ব্রেকার ফ্যাক্টরি
সিডিএডিএহল একটি পেশাদারী প্রস্তুতকারকের এবং সরবরাহকারী মোল্ডেড কেস সার্কিট ব্রেকার. এই পণ্য সিরিজটি আমাদের মূল অফারগুলির মধ্যে একটি গঠন করে, যা আমাদের শুরু থেকে 40 বছরের অভিজ্ঞতার দ্বারা সমর্থিত। মডেলগুলির একটি বিস্তৃত পরিসরের সাথে যা অসংখ্য মান মেনে চলে, বিশ্বব্যাপী ক্রেতারা সম্পূর্ণ আত্মবিশ্বাসের সাথে আমাদের পণ্যগুলি নির্বাচন করতে পারে।
মোল্ডেড কেস সার্কিট ব্রেকার কি?
A মোল্ডেড কেস সার্কিট ব্রেকার (MCCB)ওভারলোড, শর্ট সার্কিট এবং গ্রাউন্ড ফল্টের বিরুদ্ধে বৈদ্যুতিক বন্টন সিস্টেমগুলিকে সুরক্ষিত করার জন্য ডিজাইন করা একটি কমপ্যাক্ট, আবদ্ধ লো-ভোল্টেজ সুরক্ষা ডিভাইস। একটি মধ্যে encapsulatedথার্মোসেটিং প্লাস্টিকের হাউজিং, MCCBs রেট করা ভোল্টেজ পর্যন্ত কাজ করে690V AC (50/60Hz)থেকে বর্তমান রেটিং সহ10A থেকে 2000A, শিল্প, বাণিজ্যিক, এবং অবকাঠামো অ্যাপ্লিকেশন জুড়ে ওয়ার্কহরস সুরক্ষা ডিভাইস হিসাবে পরিবেশন করা।
MCCB-এর সংজ্ঞায়িত বৈশিষ্ট্য তাদের মধ্যে নিহিতঢালাই কেস নির্মাণ—একটি উচ্চ-শক্তির থার্মোসেটিং প্লাস্টিকের ঘের যা লাইভ অভ্যন্তরীণ উপাদান এবং বাহ্যিক অপারেটিং ইন্টারফেসের মধ্যে ক্লাস II নিরোধক (ডাবল নিরোধক) প্রদান করে। এই নকশাটি কমপ্যাক্ট মাত্রা এবং উচ্চ ব্রেকিং ক্ষমতা পর্যন্ত বজায় রাখার সময় অপারেটরের নিরাপত্তা নিশ্চিত করে380/415V এ 100kA.
অপছন্দএয়ার সার্কিট ব্রেকার (ACBs), MCCBs বৈশিষ্ট্যস্থির, অ রক্ষণাবেক্ষণযোগ্য ডিজাইন(বেশিরভাগ ক্ষেত্রে) সিল করা অভ্যন্তরীণ প্রক্রিয়া সহ, গৌণ বিতরণ সার্কিটগুলির জন্য ব্যয়-কার্যকর সুরক্ষা প্রদান করে যেখানে নিয়মিত রক্ষণাবেক্ষণ অ্যাক্সেসের প্রয়োজন হয় না।
MCCB পণ্য বিভাগ এবং কনফিগারেশন
| শ্রেণীবিভাগ | টাইপ | বর্তমান পরিসর | মূল বৈশিষ্ট্য |
| ট্রিপ ইউনিট প্রযুক্তি | তাপ-চুম্বকীয় | 10A – 800A | বাইমেটালিক ওভারলোড + চৌম্বকীয় শর্ট-সার্কিট, স্থির/নিয়ন্ত্রিত সেটিংস, অর্থনৈতিক |
| ইলেকট্রনিক LSIG | 100A – 2000A | মাইক্রোপ্রসেসর-ভিত্তিক, সামঞ্জস্যযোগ্য বক্ররেখা, যোগাযোগ-সক্ষম, সুনির্দিষ্ট সুরক্ষা | |
| ইনস্টলেশন পদ্ধতি | স্থির | 10A – 2000A | সরাসরি বাসবার সংযোগ, স্থায়ী ইনস্টলেশন, সর্বনিম্ন খরচ |
| প্লাগ-ইন | 100A – 1600A | বেস-মাউন্ট করা বডি, রক্ষণাবেক্ষণের জন্য প্রত্যাহারযোগ্য, ডাউনটাইম হ্রাস করা হয়েছে | |
| প্রত্যাহারযোগ্য | 250A – 2000A | ড্র-আউট মেকানিজম, সম্পূর্ণ বিচ্ছিন্নতা ক্ষমতা, নিরাপত্তা শাটার | |
| মেরু কনফিগারেশন | 2-মেরু | 10A – 800A | একক-ফেজ সিস্টেম, ডিসি অ্যাপ্লিকেশন |
| 3-মেরু | 10A – 2000A | স্ট্যান্ডার্ড তিন-ফেজ শিল্প অ্যাপ্লিকেশন | |
| 4-মেরু | 16A – 2000A | নিরপেক্ষ সুরক্ষা সহ তিন-ফেজ, সামঞ্জস্যযোগ্য নিরপেক্ষ সেটিংস (50-100%) | |
| ব্রেকিং ক্যাপাসিটি | স্ট্যান্ডার্ড (S1) | 16kA – 50kA | সাধারণ বিতরণ, নিম্ন ফল্ট স্তরের নেটওয়ার্ক |
| উচ্চ (H1) | 65kA – 85kA | শিল্প প্রধান, মোটর নিয়ন্ত্রণ কেন্দ্র | |
| আল্ট্রা-হাই (H2/H3) | 100kA – 200kA | বিদ্যুৎ উৎপাদন, ভারী শিল্প, অবকাঠামো | |
| সিলেক্টিভিটি ক্যাটাগরি | ক্যাটাগরি এ | ≤400A | কোন ইচ্ছাকৃত স্বল্প সময়ের বিলম্ব, তাত্ক্ষণিক ট্রিপ |
| শ্রেণী বি | ≥400A | স্বল্প সময়ের প্রতিরোধ (Icw), বিলম্বের সাথে নির্বাচনী সমন্বয় |
ফ্রেম সাইজ আর্কিটেকচার:
কমপ্যাক্ট ফ্রেম: 10A - 160A (প্যানেলবোর্ড মাউন্টিং, ডিআইএন রেল সামঞ্জস্যপূর্ণ)
মাঝারি ফ্রেম: 160A - 630A (মোটর সুরক্ষা, বিতরণ বোর্ড)
বড় ফ্রেম: 630A - 1600A (প্রধান বিতরণ, বাসবার সিস্টেম)
ম্যাক্সি ফ্রেম: 1600A – 2000A (অবকাঠামো, বিদ্যুৎ উৎপাদন)
মূল ফাংশন এবং সুরক্ষা ক্ষমতা
মৌলিক সুরক্ষা ফাংশন
| ফাংশন | মেকানিজম | প্রযুক্তিগত পরামিতি |
| ওভারলোড সুরক্ষা (L) | বাইমেটালিক স্ট্রিপ তাপীয় সম্প্রসারণ | 0.7 - 1.0 × সেটিংয়ে, বিপরীত সময় বক্ররেখা, 40°C রেফারেন্স পরিবেষ্টিত |
| শর্ট-সার্কিট তাত্ক্ষণিক (I) | ইলেক্ট্রোম্যাগনেটিক সোলেনয়েড প্লাঞ্জার | স্থির: 5-10 × ইন, সামঞ্জস্যযোগ্য: 2-15 × ইন, <20ms অপারেশন |
| শর্ট-সার্কিট বিলম্ব (এস) | ইলেকট্রনিক টাইমিং সার্কিট | 0.1s – 0.5s বিলম্ব, 2-10 × সেটিংয়ে, নির্বাচনী সমন্বয় |
| গ্রাউন্ড ফল্ট (G) | ভেক্টর যোগ কারেন্ট সেন্সিং | ইনের 20-100%, 0.1s-1.0s বিলম্ব, কোর-ব্যালেন্স বা অবশিষ্ট পদ্ধতি |
| বর্তমান সীমাবদ্ধতা | উচ্চ-গতির বিকর্ষণ যোগাযোগ ব্যবস্থা | <10ms খোলার সময় (≤630A), <15ms (≤1600A), লেট-থ্রু শক্তি হ্রাস |
| আন্ডারভোল্টেজ রিলিজ | ভোল্টেজ সেন্সিং কয়েল | 35-70% আন ট্রিপিং, 0.1s-3s সামঞ্জস্যযোগ্য বিলম্ব |
উন্নত ইলেকট্রনিক ট্রিপ ইউনিট বৈশিষ্ট্য
আধুনিক মাইক্রোপ্রসেসর-ভিত্তিক রিলিজ প্রদান করে:
সত্যিকারের আরএমএস সেন্সিং: বিকৃত তরঙ্গরূপের সঠিক পরিমাপ
জোন সিলেক্টিভ ইন্টারলকিং (ZSI): বাস টাই এবং ইনকামিং ডিভাইস সমন্বয়
যোগাযোগ প্রোটোকল: Modbus, Profibus, Ethernet/IP, BACnet ইন্টিগ্রেশন
পাওয়ার গুণমান পর্যবেক্ষণ: ভোল্টেজ, কারেন্ট, পাওয়ার ফ্যাক্টর, হারমোনিক্স, এনার্জি মিটারিং
ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ: যোগাযোগ পরিধান ইঙ্গিত, অপারেশন কাউন্টার, তাপমাত্রা পর্যবেক্ষণ
অ্যাপ্লিকেশন পরিবেশ এবং ব্যবহারের ক্ষেত্রে
| শিল্প খাত | নির্দিষ্ট আবেদন | সাধারণ বিশেষ উল্লেখ |
| বাণিজ্যিক ভবন | প্রধান বিতরণ বোর্ড, প্যানেলবোর্ড, ভাড়াটে মিটারিং | 125A-800A, তাপ-চুম্বকীয়, প্লাগ-ইন, 25-65kA Icu |
| ডেটা সেন্টার | UPS বিতরণ, PDU সুরক্ষা, বাসবার ট্যাপ-অফ | 250A-1600A, ইলেকট্রনিক LSIG, 100kA+ Icu, যোগাযোগ-সক্ষম |
| উত্পাদন গাছপালা | মোটর নিয়ন্ত্রণ কেন্দ্র, মেশিন টুলস, ঢালাই সরঞ্জাম | 63A-630A, মোটর সুরক্ষা কার্ভ, কারেন্ট লিমিটিং, 65kA Icu |
| তেল ও গ্যাস | ড্রিলিং রিগ, শোধনাগার, অফশোর প্ল্যাটফর্ম | 400A-1600A, ক্রান্তীয় (T2), জারা-প্রতিরোধী, 85kA Icu |
| নবায়নযোগ্য শক্তি | সোলার কম্বাইনার বক্স, উইন্ড টারবাইন সুইচগিয়ার, ব্যাটারি স্টোরেজ | 250A-1250A, 1000V DC সক্ষম, বর্ধিত তাপমাত্রা পরিসীমা (-25°C থেকে +70°C) |
| অবকাঠামো | মেট্রো ট্র্যাকশন পাওয়ার, এয়ারপোর্ট ব্যাগেজ সিস্টেম, ওয়াটার ট্রিটমেন্ট | 800A-2000A, প্রত্যাহারযোগ্য, উচ্চ যান্ত্রিক সহনশীলতা (10,000+ চক্র) |
| স্বাস্থ্যসেবা | হাসপাতালের প্রধান বিতরণ, মেডিকেল ইমেজিং সরঞ্জাম, জরুরী শক্তি | 400A-1600A, নিরপেক্ষ সুরক্ষা সহ 4-মেরু, দ্বৈত-উৎস স্থানান্তর সামঞ্জস্যপূর্ণ |
উত্পাদন প্রক্রিয়া এবং উত্পাদন কর্মপ্রবাহ
নির্ভুল উত্পাদন ক্রম
কাঁচা মাল আইকিউসি → থার্মোসেটিং প্লাস্টিক ছাঁচনির্মাণ → যোগাযোগ সিস্টেম তৈরি → আর্ক চুট অ্যাসেম্বলি → মেকানিজম ইন্টিগ্রেশন → ট্রিপ ইউনিট ইনস্টলেশন → প্রাথমিক সমাবেশ → ক্রমাঙ্কন ও পরীক্ষা → চূড়ান্ত QC → প্যাকেজিং
ক্রিটিক্যাল ম্যানুফ্যাকচারিং স্টেজ
| মঞ্চ | প্রক্রিয়া বিবরণ | মান নিয়ন্ত্রণ পয়েন্ট |
| থার্মোসেটিং প্লাস্টিক ছাঁচনির্মাণ | BMC (বাল্ক মোল্ডিং কম্পাউন্ড) 150-180 ডিগ্রি সেলসিয়াসে ইনজেকশন ছাঁচনির্মাণ, 1500-3000 বার চাপ, 60-120 সেকেন্ড নিরাময় সময় | মাত্রিক সহনশীলতা ±0.1 মিমি, সারফেস ফিনিস Ra 1.6, ট্র্যাকিং ইনডেক্স >600V, UL 94 V-0 জ্বলনযোগ্যতা |
| যোগাযোগ সিস্টেম ফ্যাব্রিকেশন | সিলভার-প্লেটেড কপার কন্টাক্ট (AgNi 90/10 বা AgCdO), CNC-মেশিনযুক্ত কন্টাক্ট আর্মস, নাইট্রোজেন বায়ুমণ্ডলে ব্রেজিং | সিলভার বেধ 8-12μm (XRF যাচাইকৃত), যোগাযোগ প্রতিরোধ <100μΩ, কঠোরতা HV 100-150 |
| আর্ক চুট কনস্ট্রাকশন | স্টিল স্প্লিটার প্লেট (ফেরোম্যাগনেটিক), সিরামিক আর্ক গ্রিড, ডিওনাইজিং চেম্বার, অপ্টিমাইজ করা আর্ক রানার জ্যামিতি | চৌম্বক প্রবাহের ঘনত্ব যাচাইকরণ, অস্তরক শক্তি 2.5kV, মাত্রিক সামঞ্জস্য ±0.05mm |
| অপারেটিং মেকানিজম সমাবেশ | স্প্রিং স্টিল চার্জিং সিস্টেম, কুইক-মেক/কুইক-ব্রেক মেকানিজম, ট্রিপ-ফ্রি ওভাররাইড, এনার্জি স্টোরেজ স্প্রিংস | টর্কের ধারাবাহিকতা ±5%, যান্ত্রিক সহনশীলতা 10,000 চক্র, ট্রিপ ফোর্স 5-15N |
| ট্রিপ ইউনিট ইন্টিগ্রেশন | তাপীয় বাইমেটাল ক্রমাঙ্কন (ইনকোনেল/তামা), চৌম্বক কয়েল উইন্ডিং, ইলেকট্রনিক পিসিবি সমাবেশ, ফার্মওয়্যার প্রোগ্রামিং | সময়-বর্তমান বক্ররেখা যাচাইকরণ, ±10% বর্তমান নির্ভুলতা, ±20% সময় নির্ভুলতা 2×In |
| চূড়ান্ত সমাবেশ | মডুলার কনস্ট্রাকশন, টার্মিনাল টর্ক মার্কিং, অ্যাডজাস্টমেন্ট কভার সিলিং, হ্যান্ডেল মেকানিজম ইন্টিগ্রেশন | ডাইলেক্ট্রিক সহ্য 3kV/1min, অন্তরণ প্রতিরোধের >100MΩ, যোগাযোগের প্রান্তিককরণ যাচাইকরণ |
প্রাথমিক কাঁচামাল এবং উপাদান বিশেষ উল্লেখ
| কম্পোনেন্ট | উপাদান স্পেসিফিকেশন | সরবরাহকারী মান | মূল বৈশিষ্ট্য |
| মোল্ডেড কেস হাউজিং | BMC (বাল্ক মোল্ডিং কম্পাউন্ড) DMC-2 বা SMC ফাইবারগ্লাস-রিইনফোর্সড পলিয়েস্টার | IEC 60664-1, UL 94 V-0 | ট্র্যাকিং সূচক >600V, তাপ প্রতিরোধের 180°C, অস্তরক শক্তি >15kV/mm |
| প্রধান পরিচিতি | ইলেক্ট্রোলাইটিক কপার (Cu-ETP) C11000 + সিলভার-নিকেল প্রলেপ (AgNi 90/10) | ASTM B152, IEC 60368 | পরিবাহিতা ≥100% IACS, চাপ ক্ষয় প্রতিরোধ, জারণ স্থিতিশীলতা |
| আর্কিং পরিচিতি | সিলভার-টাংস্টেন কার্বাইড (AgWC 70/30) বা কপার-টাংস্টেন (CuW 80/20) | ASTM B702 | উচ্চ চাপ ক্ষয় প্রতিরোধ, কম ঢালাই প্রবণতা, যোগাযোগ প্রতিরোধ <200μΩ |
| যোগাযোগ স্প্রিংস | বেরিলিয়াম কপার (CuBe2 C17200) বা স্টেইনলেস স্টিল 301 | ASTM B196, ASTM A240 | ক্লান্তি জীবন > 20,000 চক্র, সামঞ্জস্যপূর্ণ যোগাযোগের চাপ 8-12N/mm² |
| আর্ক স্প্লিটার প্লেট | সিরামিক আবরণ সঙ্গে কোল্ড-ঘূর্ণিত ইস্পাত SPCC-SD | JIS G 3141 | চৌম্বক ব্যাপ্তিযোগ্যতা>2000, তাপ প্রতিরোধের>1000°C, চাপ নিবারণ দক্ষতা |
| অপারেটিং স্প্রিংস | তেল-টেম্পার্ড কার্বন ইস্পাত SWOSC-V বা 17-7PH স্টেইনলেস স্টীল | JIS G 3560 | প্রসার্য শক্তি 1800-2000MPa, শিথিলকরণ প্রতিরোধ 20 বছরে <5% |
| বাইমেটালিক উপাদান | ইনকোনেল/কপার কম্পোজিট (ASTM TM2) বা প্যাসিভেটেড স্টিল/ব্রাস | ASTM B388 | বিচ্যুতি হার 0.15-0.25mm/°C, 20 বছরে স্থিতিশীলতা ±3% |
| ইলেকট্রনিক উপাদান | ইন্ডাস্ট্রিয়াল-গ্রেড পিসিবি, হল-ইফেক্ট সেন্সর, এআরএম কর্টেক্স প্রসেসর | IEC 60721-3-3, IEC 61000 | অপারেটিং তাপমাত্রা -25°C থেকে +70°C, EMC অনাক্রম্যতা স্তর 3 |
| টার্মিনাল | টিন বা নিকেল প্রলেপ সহ T2 তামা (C11000) | ASTM B187 | বর্তমান ঘনত্ব 1.2-1.5 A/mm², টর্ক সহ্য 15-50Nm |
স্ট্যান্ডার্ড কমপ্লায়েন্স এবং টেস্টিং প্রোটোকল
আন্তর্জাতিক মান ফ্রেমওয়ার্ক
| স্ট্যান্ডার্ড | ব্যাপ্তি | প্রযোজ্য রেটিং |
| IEC 60947-2 | লো-ভোল্টেজ সুইচগিয়ার - সার্কিট-ব্রেকার | MCCB ডিজাইন, কর্মক্ষমতা, পরীক্ষার জন্য গ্লোবাল বেসলাইন |
| EN 60947-2 | ইউরোপীয় সুরেলা সংস্করণ | সিই চিহ্নিতকরণ, ইইউ বাজার সম্মতি |
| GB/T 14048.2 | চীনা জাতীয় মান সমতুল্য | CCC সার্টিফিকেশন, চীন বাজার |
বাধ্যতামূলক টাইপ টেস্ট (IEC 60947-2)
| পরীক্ষা বিভাগ | নির্দিষ্ট পরীক্ষা | গ্রহণযোগ্যতার মানদণ্ড |
| অস্তরক কর্মক্ষমতা | পাওয়ার-ফ্রিকোয়েন্সি প্রতিরোধ (2kV-3kV/1মিনিট) | কোন ভাঙ্গন নেই, কোন ফ্ল্যাশওভার নেই, লিকেজ কারেন্ট <2mA |
| ইমপালস সহ্য ভোল্টেজ (8kV 1.2/50μs) | কোন ব্যাঘাতমূলক স্রাব | |
| তাপমাত্রা বৃদ্ধি | রেট ইন এ অবিচ্ছিন্ন বর্তমান | টার্মিনাল ≤80K (সিলভার-প্লেটেড), ≤65K (বেয়ার কপার), কেস ≤40K |
| শর্ট সার্কিট ব্রেকিং | আল্টিমেট ব্রেকিং ক্যাপাসিটি (আইসিইউ) - 3টি অপারেশন | সফল বাধা, কোন স্থায়ী ক্ষতি, অস্তরক পুনরুদ্ধার |
| সার্ভিস ব্রেকিং ক্যাপাসিটি (Ics = 50-100% Icu) | 3 অপারেশন, অব্যাহত সেবাযোগ্যতা, যোগাযোগ পরিধান <50% | |
| স্বল্প সময়ের প্রতিরোধ | 0.5s বা 1s এর জন্য Icw (শুধুমাত্র B বিভাগ) | কোন বিকৃতি, যোগাযোগ ঢালাই, বা অন্তরণ ক্ষতি |
| যান্ত্রিক সহনশীলতা | নো-লোড অপারেশন (সাধারণত 8,000-20,000 চক্র) | <5% প্যারামিটার ড্রিফ্ট, কোন যান্ত্রিক ব্যর্থতা, টর্কের ধারাবাহিকতা |
| বৈদ্যুতিক সহনশীলতা | রেট করা বর্তমান (সাধারণত 1,000-6,000 চক্র) লোড অপারেশন | যোগাযোগ পরিধান <50%, ট্রিপ বৈশিষ্ট্য বজায় রাখা |
| ট্রিপ ইউনিট যাচাইকরণ | ওভারলোড রিলিজ 1.05×In (কোন ট্রিপ নয়), 1.3×In (ট্রিপ <2h) | প্রচলিত ট্রিপিং সময় সম্মতি |
| শর্ট-সার্কিট রিলিজ 5×In, 10×In | তাত্ক্ষণিক অপারেশন <0.1 সেকেন্ড | |
| বর্তমান সীমাবদ্ধতা | লেট-থ্রু এনার্জি (I²t) যাচাইকরণ | সর্বোচ্চ বর্তমান সীমাবদ্ধতা, শক্তি হ্রাস বনাম সম্ভাব্য |
কারখানার মান নিয়ন্ত্রণ এবং পরিদর্শন মান
ইনকামিং ম্যাটেরিয়াল QC (IQC)
| উপাদান | পরিদর্শন আইটেম | নমুনা পরিকল্পনা | যন্ত্রপাতি |
| BMC প্লাস্টিক যৌগ | গ্লাস ফাইবার সামগ্রী, সান্দ্রতা, নিরাময় বৈশিষ্ট্য | প্রতি ব্যাচ, COA যাচাইকরণ | রিওমিটার, ডিএসসি বিশ্লেষক |
| কপার পরিচিতি | রাসায়নিক বিশুদ্ধতা (≥99.9%), পরিবাহিতা, কঠোরতা | AQL 0.65, ISO 2859 | স্পেকট্রোমিটার, পরিবাহিতা মিটার |
| সিলভার প্রলেপ | বেধ 8-12μm (XRF), আনুগত্য (টেপ পরীক্ষা), porosity | 100% ভিজ্যুয়াল, 5% XRF চেক | এক্স-রে ফ্লুরোসেন্স, ধাতুবিদ্যা মাইক্রোস্কোপ |
| বাইমেটালিক স্ট্রিপ | বিচ্যুতি হার, স্থিতিশীলতা, প্রতিরোধ | প্রতি ব্যাচ, নমুনা পরীক্ষা | তাপ ওভেন, প্রতিরোধের সেতু |
| ইস্পাত উপাদান | কঠোরতা HRC 38-45, মাত্রিক সহনশীলতা | AQL 1.0 | রকওয়েল কঠোরতা পরীক্ষক, CMM |
| ইলেকট্রনিক উপাদান | ফাংশন পরীক্ষা, পরামিতি যাচাই, সোল্ডারেবিলিটি | 100% AOI, 5% কার্যকরী | এলসিআর মিটার, অসিলোস্কোপ, এক্স-রে পরিদর্শন |
ইন-প্রসেস কোয়ালিটি কন্ট্রোল (IPQC)
| স্টেশন | নিয়ন্ত্রণ পরামিতি | ফ্রিকোয়েন্সি | পদ্ধতি |
| ইনজেকশন ছাঁচনির্মাণ | তাপমাত্রা 150-180°C, চাপ 1500-3000 বার, নিরাময়ের সময় | প্রতিটি চক্র | SCADA পর্যবেক্ষণ, SPC চার্ট |
| যোগাযোগ সমাবেশ | যোগাযোগের ফাঁক, চাপ, প্রান্তিককরণ, রূপালী বেধ | প্রতি 100 ইউনিট | ফোর্স গেজ, অপটিক্যাল তুলনাকারী, XRF |
| আর্ক চুট সমাবেশ | স্প্লিটার প্লেট ব্যবধান, চৌম্বকীয় সার্কিট অখণ্ডতা | প্রতি 50 ইউনিট | গো/নো-গো গেজ, ফ্লাক্স ডেনসিটি মিটার |
| প্রক্রিয়া ক্রমাঙ্কন | স্প্রিং চার্জ ফোর্স, ট্রিপ-ফ্রি ফাংশন, টগল অপারেশন | প্রতিটি ইউনিট | স্বয়ংক্রিয় পরীক্ষা বেঞ্চ, বল-স্থানচ্যুতি বক্ররেখা |
| ট্রিপ ইউনিট পরীক্ষা | সময়-বর্তমান বক্ররেখা যাচাইকরণ, পরিবেষ্টিত ক্ষতিপূরণ | 100% | প্রাথমিক ইনজেকশন পরীক্ষার সেট (500A-10,000A), ডেটা লগিং |
ইন-প্রসেস কোয়ালিটি কন্ট্রোল (IPQC)
| টেস্ট আইটেম | স্ট্যান্ডার্ড | নমুনা আকার |
| অস্তরক ভোল্টেজ সহ্য করে | 2.5kV AC/1min (≤690V রেট) | 100% |
| অন্তরণ প্রতিরোধের | >100MΩ @ 500V DC | 100% |
| প্রতিরোধের সাথে যোগাযোগ করুন | প্রতি মেরুতে <100μΩ রেট ইন | 100% |
| সময়ের বৈশিষ্ট্য | ক্লোজ/ট্রিপ সময়, যান্ত্রিক সহনশীলতা 5 চক্র | 100% |
| ট্রিপ কার্ভ যাচাইকরণ | 1.05×In (কোন ট্রিপ নেই), 1.3×In বা 2.5×In (ট্রিপ) | 100% |
| চাক্ষুষ এবং মাত্রিক পরিদর্শন | সমালোচনামূলক মাত্রায় শূন্য ত্রুটি (আইপি রেটিং, চিহ্নিতকরণ) | 100% |
উৎপাদন পরিকাঠামো ও উৎপাদন ক্ষমতা
উন্নত উত্পাদন সরঞ্জাম
| সরঞ্জাম বিভাগ | মেশিন স্পেসিফিকেশন | ফাংশন | ক্ষমতা |
| থার্মোসেটিং ইনজেকশন ছাঁচনির্মাণ | 300-টন BMC ইনজেকশন প্রেস (বুহলার/এঞ্জেল) | MCCB কেস, কভার, আর্ক চুট হাউজিং প্রোডাকশন | 2,000 কেস/দিন |
| সিএনসি মেশিনিং সেন্টার | 5-অক্ষ উল্লম্ব মেশিনিং সেন্টার (মাজাক/ডিএমজি মরি) | নির্ভুল যোগাযোগ মেশিনিং, জটিল জ্যামিতি | 8,000 যোগাযোগ সেট/মাস |
| মুদ্রাঙ্কন এবং গঠন | 100-টন প্রগতিশীল ডাই প্রেস | কপার বাসবার গঠন, যোগাযোগ বসন্ত উত্পাদন | 15,000 উপাদান/দিন |
| সারফেস ট্রিটমেন্ট | স্বয়ংক্রিয় রূপালী প্রলেপ লাইন | যোগাযোগ কলাই বেধ নিয়ন্ত্রণ 8-12μm | 3,000 কেজি/দিন |
| সমাবেশ | শ্রম সমাবেশ কোষ | মেকানিজম সমাবেশ, ধারাবাহিকতা সমালোচনামূলক অপারেশন | প্রতি লাইনে 1,000 ইউনিট/দিন |
| পরীক্ষার সরঞ্জাম | প্রাথমিক ইনজেকশন পরীক্ষা সেট 10,000A ক্ষমতা | উচ্চ-বর্তমান ট্রিপ যাচাইকরণ, কার্ভ রেকর্ডিং | 300 ইউনিট/দিন |
| যান্ত্রিক সহনশীলতা পরীক্ষার বেঞ্চ (20,000 চক্র স্বয়ংক্রিয়) | জীবন পরীক্ষা, পরিধান পর্যবেক্ষণ | একযোগে 100 ইউনিট | |
| EMC পরীক্ষার চেম্বার (3m/10m, Teseq/Keysight) | ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য যাচাই | 50 ইউনিট/দিন |
উৎপাদন ক্ষমতা এবং সীসা সময়
| পণ্য বিভাগ | মাসিক ক্ষমতা | স্ট্যান্ডার্ড লিড টাইম | জরুরী আদেশ ক্ষমতা |
| কমপ্যাক্ট MCCB (10A-160A) | 50,000 ইউনিট | 4-5 সপ্তাহ | 3 দিন (স্টক উপাদান) |
| মাঝারি MCCB (160A-630A) | 20,000 ইউনিট | 4-5 সপ্তাহ | 5 দিন |
| বড় MCCB (630A-1600A) | 8,000 ইউনিট | 4-5 সপ্তাহ | 7 দিন |
| ম্যাক্সি এমসিসিবি (1600A-2000A) | 2,000 ইউনিট | 4-6 সপ্তাহ | 10 দিন |
| ইলেকট্রনিক ট্রিপ ইউনিট | 15,000 ইউনিট | 4-5 সপ্তাহ | 3 দিন |
প্রকৌশল এবং প্রযুক্তিগত দল গঠন
| বিভাগ | কর্মী | দক্ষতা | দায়িত্ব |
| R&D ইঞ্জিনিয়ারিং | 5 ইঞ্জিনিয়ার | পাওয়ার সিস্টেম, ইলেক্ট্রোম্যাগনেটিক ডিজাইন, এমবেডেড সফ্টওয়্যার, উপাদান বিজ্ঞান | নতুন পণ্য উন্নয়ন, কাস্টমাইজেশন, পেটেন্ট পোর্টফোলিও (50+ পেটেন্ট) |
| প্রসেস ইঞ্জিনিয়ারিং | 20 জন প্রকৌশলী | থার্মোসেটিং ছাঁচনির্মাণ, নির্ভুলতা মেশিনিং, অটোমেশন, চর্বিহীন উত্পাদন | উৎপাদন লাইন অপ্টিমাইজেশান, এসওপি ডকুমেন্টেশন, ফলন উন্নতি (>98%) |
| পরীক্ষা এবং বৈধতা | 15 জন প্রকৌশলী | উচ্চ ক্ষমতা পরীক্ষা, পরিবেশগত সিমুলেশন, নির্ভরযোগ্যতা প্রকৌশল, EMC | টাইপ টেস্টিং সমন্বয়, ব্যর্থতা বিশ্লেষণ, সার্টিফিকেশন ব্যবস্থাপনা (IEC, UL, CCC) |
| অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং | 12 ইঞ্জিনিয়ার | পাওয়ার সিস্টেম সুরক্ষা, নির্বাচনী সমন্বয়, মোটর শুরু, ফিল্ড কমিশনিং | গ্রাহক প্রযুক্তিগত সহায়তা, স্কিম ডিজাইন, সাইট কমিশনিং |
| গুণমানের নিশ্চয়তা | 25 জন প্রযুক্তিবিদ | ISO 9001, ISO 14001, IATF 16949, পরিসংখ্যানগত প্রক্রিয়া নিয়ন্ত্রণ (SPC) | সরবরাহকারী নিরীক্ষা, প্রক্রিয়া নিরীক্ষা, সংশোধনমূলক কর্ম ব্যবস্থাপনা, মেট্রোলজি পরীক্ষাগার |
সার্টিফিকেশন এবং কমপ্লায়েন্স ডকুমেন্টেশন
| সার্টিফিকেশন | ইস্যু করা বডি | ব্যাপ্তি | বৈধতা |
| ISO 9001:2015 | TÜV SÜD / SGS / ব্যুরো ভেরিটাস | গুণমান ব্যবস্থাপনা সিস্টেম | বার্ষিক নজরদারি |
| IEC 60947-2 টাইপ টেস্ট | কেমা/ডেকরা, ইন্টারটেক | পণ্য নিরাপত্তা এবং কর্মক্ষমতা | পণ্য সিরিজ প্রতি |
| CCC (চীন) | CQC (চীন কোয়ালিটি সার্টিফিকেশন সেন্টার) | চাইনিজ বাধ্যতামূলক সার্টিফিকেশন | 5 বছরের মেয়াদ |
| সিই চিহ্নিতকরণ | বিজ্ঞাপিত বডি ইন্টারটেক | ইইউ বাজার অ্যাক্সেস | ডিজাইন নির্ভর |
কেন আমাদের MCCB ম্যানুফ্যাকচারিং আলাদা
আমাদের উত্পাদন সুবিধা প্রতিনিধিত্ব করে40 বছরের বিশেষীকরণমোল্ডেড কেস সার্কিট ব্রেকার ম্যানুফ্যাকচারিং এর মাধ্যমে, বিশ্বমানের মান অতিক্রম করে এমন পণ্য সরবরাহ করে:
উল্লম্ব ইন্টিগ্রেশন: ইন-হাউস BMC কম্পাউন্ডিং, প্রিসিশন কন্টাক্ট প্লেটিং, এবং ইলেকট্রনিক ট্রিপ ইউনিট ম্যানুফ্যাকচারিং সম্পূর্ণ মান নিয়ন্ত্রণ এবং খরচ অপ্টিমাইজেশান নিশ্চিত করে
উন্নত ছাঁচনির্মাণ প্রযুক্তি: স্বয়ংক্রিয় উপাদান হ্যান্ডলিং এবং রিয়েল-টাইম প্রক্রিয়া পর্যবেক্ষণ সহ 300-টন থার্মোসেটিং ইনজেকশন প্রেস (SCADA ইন্টিগ্রেশন)
পরিকাঠামো পরীক্ষা: $3M+ 200kA শর্ট-সার্কিট যাচাইকরণ এবং সম্পূর্ণ পরিবেশগত সিমুলেশনে সক্ষম উচ্চ-শক্তি পরীক্ষাগারগুলিতে বিনিয়োগ করা হয়েছে
গ্লোবাল সার্টিফিকেশন কৌশল: মাল্টি-স্ট্যান্ডার্ড কমপ্লায়েন্স অপ্রয়োজনীয় পরীক্ষা ছাড়াই 100+ দেশ জুড়ে বিরামহীন বাজারে প্রবেশ সক্ষম করে
কাস্টমাইজেশন ক্ষমতা: বিশেষ গ্রীষ্মমন্ডলীয় আবরণ থেকে মালিকানা যোগাযোগ প্রোটোকল এবং অনন্য মাউন্ট কনফিগারেশন, আমরা আপনার স্পেসিফিকেশন প্রকৌশলী
প্রযুক্তিগত বৈশিষ্ট্য, নির্বাচনী সমন্বয় অধ্যয়ন, মোটর সুরক্ষা বক্ররেখা, বা কারখানার অডিট সময়সূচীর জন্য, আমাদের প্রকৌশল দল সরাসরি পরামর্শ প্রদান করে যাতে আপনার পাওয়ার ডিস্ট্রিবিউশন আর্কিটেকচার সুরক্ষার প্রয়োজনীয়তা এবং অপারেশনাল ধারাবাহিকতা লক্ষ্য উভয়ই পূরণ করে।
- View as
ফিক্সড টাইপ মোল্ডেড কেস সার্কিট ব্রেকার
সাংহাই DADA ইলেকট্রিক-প্রত্যয়িত (CE, CB, ASTA), তাপ-চুম্বকীয় সুরক্ষা, 12.5A–1600A থেকে উচ্চ মানের এবং উন্নত ফিক্সড টাইপ মোল্ডেড কেস সার্কিট ব্রেকার (MCCB)। শিল্প ও বাণিজ্যিক প্যানেলের জন্য আদর্শ। সহজ DIN-রেল বা প্যানেল মাউন্ট. OEM এবং বাল্ক অর্ডার স্বাগত, আত্মবিশ্বাসের সাথে আপনার সরবরাহকারী হিসাবে CDADA বেছে নিন।

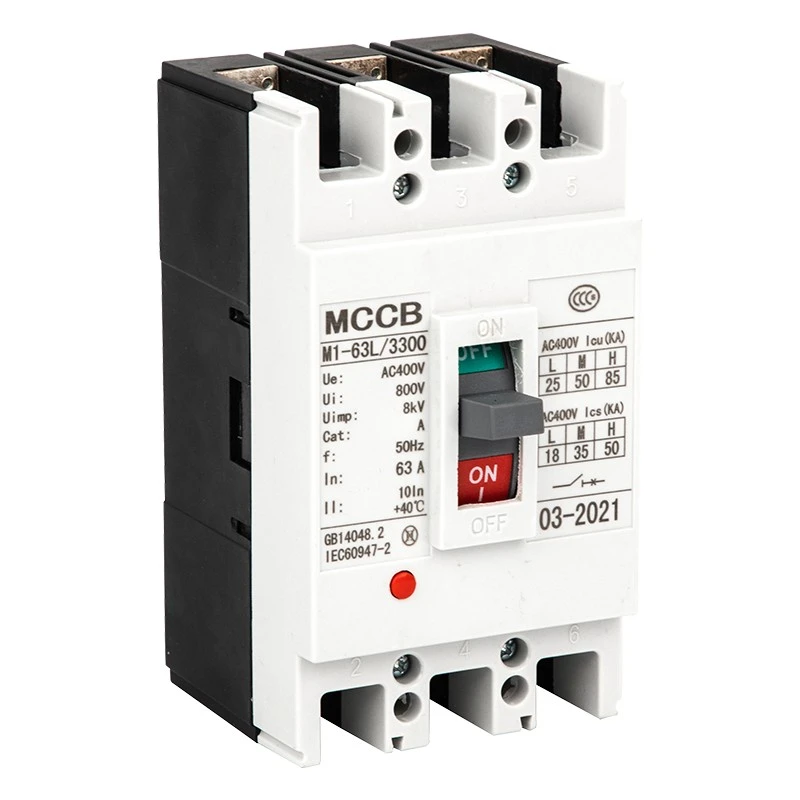

CM1 মোল্ডেড কেস সার্কিট ব্রেকার
এই CDADA CM1 মোল্ডেড কেস সার্কিট ব্রেকার (MCCB) IEC60947-2 সার্টিফিকেশন এবং শিল্প পাওয়ার সিস্টেমের জন্য স্থিতিশীল কর্মক্ষমতা সহ বাল্ক সংগ্রহের জন্য তৈরি করা হয়েছে। CM1 MCCB উচ্চ-শক্তির কাঠামো এবং নির্ভরযোগ্য ট্রিপিং মেকানিজম ব্যবহার করে, ইনস্টল করা এবং বজায় রাখা সহজ। এটি টেকসই ডিজাইনের সাথে বুদ্ধিমান সুরক্ষাকে একত্রিত করে, শক্তি বিতরণ এবং ভারী শিল্প অ্যাপ্লিকেশনগুলিতে দীর্ঘ পরিষেবা জীবন নিশ্চিত করে।

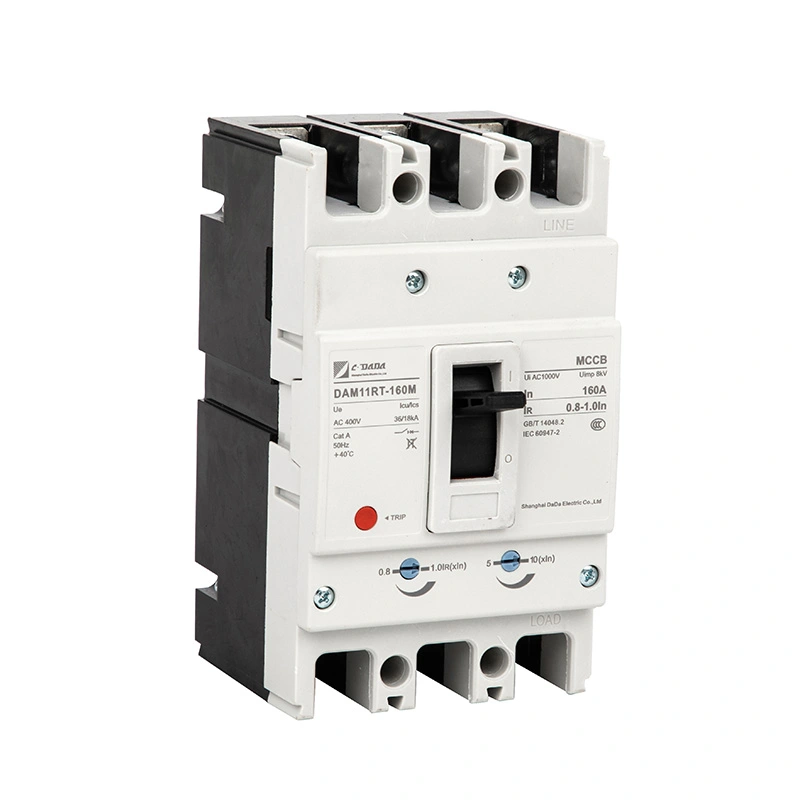

160A থার্মাল ম্যাগনেটিক অ্যাডজাস্টেবল MCCB
CDADA হল 160A থার্মাল ম্যাগনেটিক অ্যাডজাস্টেবল MCCB-এর প্রস্তুতকারক, আমাদের পণ্য বাল্ক সংগ্রহের জন্য আদর্শ, শিল্প শক্তি বিতরণের জন্য IEC60947-2 দ্বারা প্রত্যয়িত একটি উচ্চ-পারফরম্যান্স মোল্ডেড কেস সার্কিট ব্রেকার। এই MCCB বর্তমান-সীমাবদ্ধ কাঠামো এবং মডুলার আনুষাঙ্গিক ব্যবহার করে, ইনস্টল এবং বজায় রাখা সহজ। এটি পেটেন্ট পরিচিতি নকশার সাথে সামঞ্জস্যযোগ্য ট্রিপিংকে একত্রিত করে, দীর্ঘ জীবন এবং স্থিতিশীল সার্কিট সুরক্ষা অর্জন করে।
125A সামঞ্জস্যযোগ্য মোল্ডেড কেস সার্কিট ব্রেকার
125A অ্যাডজাস্টেবল মোল্ডেড কেস সার্কিট ব্রেকার হল CDADA-এর পণ্যগুলির মধ্যে একটি, একটি পেশাদার কারখানা হিসাবে, আমাদের পণ্যটি নির্ভরযোগ্য বিদ্যুৎ বিতরণের জন্য IEC60947-2 সার্টিফিকেশন সহ উচ্চ-কর্মক্ষমতা। এটি বর্তমান-সীমাবদ্ধ নকশা এবং মডুলার আনুষাঙ্গিক বৈশিষ্ট্য, ইনস্টল এবং বজায় রাখা সহজ। এটি পেটেন্ট পরিচিতি কাঠামোর সাথে সামঞ্জস্যযোগ্য ট্রিপিংকে একত্রিত করে, দীর্ঘ জীবন এবং শিল্প সার্কিটের জন্য স্থিতিশীল সুরক্ষা অর্জন করে।
থার্মাল ম্যাগনেটিক অ্যাডজাস্টেবল MCCB
সাংহাই DADA ইলেকট্রিক থেকে উচ্চ মানের তাপীয় চৌম্বকীয় সামঞ্জস্যযোগ্য MCCB, 40+ বছরের অভিজ্ঞতা সহ একটি পেশাদার প্রস্তুতকারক। আমাদের পণ্যটি প্রত্যয়িত (CE, CB, ASTA), সামঞ্জস্যযোগ্য তাপীয় (70-100% ইন) এবং চৌম্বকীয় (5-10×In) সেটিংস সহ। শিল্প প্যানেলে সুনির্দিষ্ট সুরক্ষার জন্য আদর্শ। 250A থেকে 1600A, 3P/4P, কমপ্যাক্ট এবং বিশ্বব্যাপী সঙ্গতিপূর্ণ।
তাপ সামঞ্জস্যযোগ্য ছাঁচনির্মাণ কেস সার্কিট ব্রেকার
CDADA DAM1 সিরিজের থার্মাল অ্যাডজাস্টেবল মোল্ডেড কেস সার্কিট ব্রেকারটি 贴the নির্ভরযোগ্য কারখানা, সাংহাই DADA ইলেকট্রিক-প্রত্যয়িত (ASTA, KEMA, CE) এবং সামঞ্জস্যযোগ্য তাপীয় সেটিংস (70-100% ইন) থেকে আবিষ্কার করুন। শিল্প অ্যাপ্লিকেশনে সুনির্দিষ্ট ওভারলোড সুরক্ষার জন্য আদর্শ। 400V/415V এ 1600A পর্যন্ত 3P/4P কনফিগারেশনে উপলব্ধ। OEM এবং বাল্ক ক্রেতাদের জন্য পারফেক্ট।
CDADA হল চীনের একটি মোল্ডেড কেস সার্কিট ব্রেকার প্রস্তুতকারক এবং সরবরাহকারী৷ আমাদের কারখানা বিভিন্ন শিল্প যেমন পাওয়ার সিস্টেম, বিল্ডিং অটোমেশন, এবং শিল্প উত্পাদন, নমনীয় OEM/ODM সমাধান প্রদান করে।
