কি একটি 125 15KA মিনিয়েচার সার্কিট ব্রেকার উচ্চ-কারেন্ট সুরক্ষার জন্য উপযুক্ত করে তোলে?

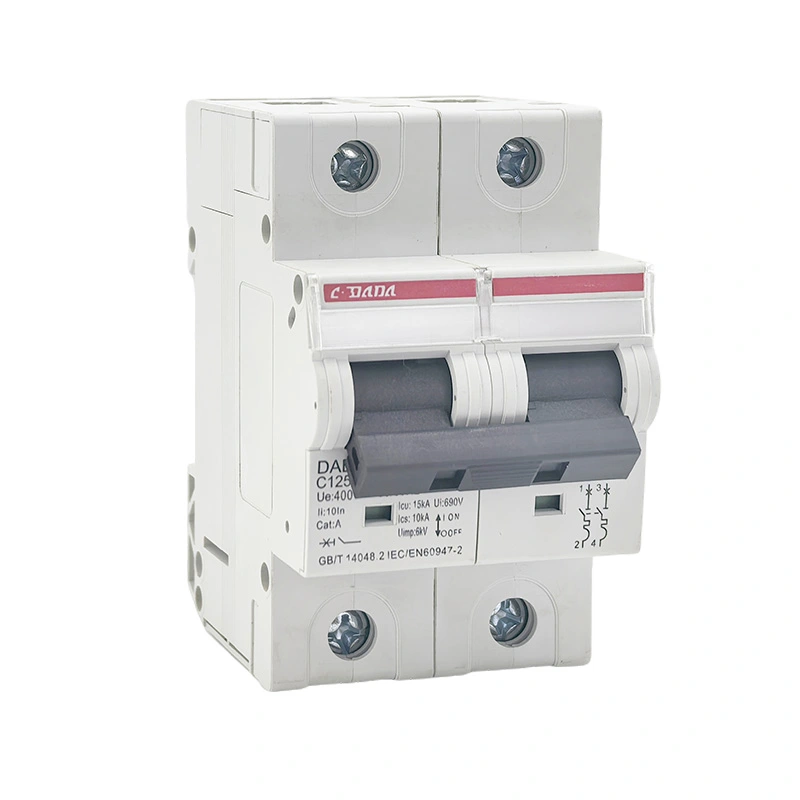

A 125 15KA মিনিয়েচার সার্কিট ব্রেকারবৈদ্যুতিক সিস্টেমের জন্য ডিজাইন করা হয়েছে যার জন্য উচ্চ বর্তমান ক্ষমতা এবং নির্ভরযোগ্য শর্ট-সার্কিট সুরক্ষা উভয়ই প্রয়োজন। প্রচলিত লো-রেটেড MCB-এর বিপরীতে, একটি 125A উচ্চ-ব্রেকিং-ক্ষমতার ডিভাইস ডিস্ট্রিবিউশন অ্যাপ্লিকেশানের চাহিদার সমাধান করতে পারে যেখানে ফল্ট স্রোত যথেষ্ট বেশি হতে পারে। এই নিবন্ধটি ব্যাখ্যা করে যে একটি 125 15KA MCB কীভাবে কাজ করে, এর মূল বৈশিষ্ট্যগুলি কী বোঝায়, এটি কোথায় ব্যবহার করা যেতে পারে, কীভাবে এটি সঠিকভাবে নির্বাচন এবং ইনস্টল করতে হবে এবং অর্ডার দেওয়ার আগে ক্রয়কারী দলগুলিকে কী পরীক্ষা করা উচিত। এটি Shanghai DaDa Electric Co., Ltd. থেকে DAB7-125 সিরিজের ব্যবহারিক নকশা বৈশিষ্ট্যগুলিও অন্বেষণ করে, যার মধ্যে তাপ-চুম্বকীয় সুরক্ষা, বর্তমান-সীমাবদ্ধ নকশা, বড় তারের টার্মিনাল এবং 15kA ব্রেকিং ক্ষমতা রয়েছে৷

একটি 125 15KA মিনিয়েচার সার্কিট ব্রেকার কি?

একটি 125 15KA মিনিয়েচার সার্কিট ব্রেকার হল একটি উচ্চ-কারেন্ট প্রতিরক্ষামূলক ডিভাইস যা বৈদ্যুতিক সার্কিটগুলিকে বাধা দেওয়ার জন্য ডিজাইন করা হয়েছে যখন অস্বাভাবিক বর্তমান পরিস্থিতি দেখা দেয়। পণ্যের উপাধিতে, "125" সাধারণত 125A পর্যন্ত একটি রেটেড কারেন্টকে চিহ্নিত করে, যখন "15KA" প্রযোজ্য পরীক্ষার শর্তাবলী এবং স্ট্যান্ডার্ডের অধীনে একটি 15kA শর্ট-সার্কিট ব্রেকিং ক্ষমতাকে বোঝায়।

এই দুটি সংখ্যা বিভিন্ন বৈদ্যুতিক বৈশিষ্ট্য বর্ণনা করে। 125A রেটিং বর্তমান সম্পর্কে উদ্বেগ করে যে ব্রেকারটি নির্দিষ্ট অপারেটিং অবস্থার অধীনে বহন করার জন্য ডিজাইন করা হয়েছে। 15kA চিত্রটি সম্ভাব্য শর্ট-সার্কিট কারেন্টের স্তরের সাথে সম্পর্কিত যা ব্রেকার তার নির্দিষ্ট অবস্থার অধীনে নিরাপদে বাধা দিতে পারে।

প্রকৌশলীরা সার্কিট ব্রেকার তুলনা করলে এই পার্থক্য গুরুত্বপূর্ণ। একটি উচ্চ রেটযুক্ত কারেন্ট স্বয়ংক্রিয়ভাবে উচ্চ শর্ট-সার্কিট ব্রেকিং ক্ষমতা বোঝায় না। উভয় মান অবশ্যই ইনস্টলেশনের বৈদ্যুতিক বৈশিষ্ট্যগুলির বিরুদ্ধে মূল্যায়ন করা উচিত।

সাংহাই DaDa ইলেকট্রিক কোং, লিমিটেডথেকে DAB7-125 সিরিজটি শিল্প ও বাণিজ্যিক বিদ্যুৎ বিতরণ অ্যাপ্লিকেশনের জন্য তৈরি করা হয়েছে। এর প্রকাশিত পণ্যের তথ্য 125A সর্বাধিক রেটযুক্ত বর্তমান এবং 15kA সহ উচ্চ ব্রেকিং ক্ষমতা বিকল্পগুলি সনাক্ত করে। প্রস্তুতকারক তাপ-চুম্বকীয় সুরক্ষা এবং একটি বর্তমান-সীমাবদ্ধ নকশাও নির্দিষ্ট করে।

কেন 125A এবং 15KA গুরুত্বপূর্ণ?

বৈদ্যুতিক বিতরণ ব্যবস্থায় যথেষ্ট ফল্ট শক্তি থাকতে পারে, বিশেষ করে ট্রান্সফরমার, বিতরণ বোর্ড, শিল্প যন্ত্রপাতি এবং বড় পাওয়ার লোডের কাছাকাছি। যদি একটি প্রতিরক্ষামূলক ডিভাইস তার নির্দিষ্ট বাধা ক্ষমতার উপরে একটি ত্রুটি বর্তমানের সংস্পর্শে আসে, তাহলে ফলাফলগুলির মধ্যে সরঞ্জামের ক্ষতি, অত্যধিক আর্কিং এবং গুরুতর নিরাপত্তা ঝুঁকি অন্তর্ভুক্ত থাকতে পারে।

একটি 15kA ব্রেকিং ক্যাপাসিটি অনেক স্ট্যান্ডার্ড লো-ব্রেকিং ক্যাপাসিটি MCB-এর তুলনায় উচ্চ বাধা মার্জিন প্রদান করে। প্রকৃত উপযুক্ততা, তবে, ইনস্টলেশন পয়েন্টে সম্ভাব্য শর্ট-সার্কিট কারেন্ট এবং প্রযোজ্য বৈদ্যুতিক স্ট্যান্ডার্ডের প্রয়োজনীয়তার উপর নির্ভর করে।

ডিস্ট্রিবিউশন সিস্টেম ডিজাইন করার সময়, ব্রেকারকে শুধুমাত্র বর্তমান রেটিং থেকে না করে প্রকৃত লোড গণনা, কন্ডাকটর রেটিং, ফল্ট-কারেন্ট গণনা, ভোল্টেজ, ফ্রিকোয়েন্সি, পোল কনফিগারেশন এবং সমন্বয়ের প্রয়োজনীয়তা থেকে নির্বাচন করা উচিত।

কিভাবে সুরক্ষা ব্যবস্থা কাজ করে?

একটি আধুনিক MCB সাধারণত দুটি প্রাথমিক ট্রিপিং নীতিকে একত্রিত করে: তাপ সুরক্ষা এবং চৌম্বক সুরক্ষা। দুটি প্রক্রিয়া বিভিন্ন ধরণের ওভারকারেন্ট ইভেন্টগুলির সমাধান করে।

DAB7-125 পণ্যের তথ্য একটি তাপীয় এবং চৌম্বকীয় ট্রিপ ফাংশন, একটি ট্রিপ-মুক্ত প্রক্রিয়া এবং একটি বর্তমান-সীমাবদ্ধ নকশা বর্ণনা করে। এই বৈশিষ্ট্যগুলি বিশেষভাবে অ্যাপ্লিকেশনগুলির জন্য প্রাসঙ্গিক যেখানে সুরক্ষামূলক ডিভাইসটিকে অবশ্যই দীর্ঘায়িত ওভারলোড এবং উচ্চ-বর্তমান ত্রুটি উভয়েরই ধারাবাহিকভাবে প্রতিক্রিয়া জানাতে হবে।

কোন বৈশিষ্ট্যগুলি ব্যবহারিক কর্মক্ষমতা উন্নত করে?

বৈদ্যুতিক সুরক্ষা সরঞ্জাম শুধুমাত্র তার শিরোনাম বর্তমান রেটিং দ্বারা মূল্যায়ন করা হয় না। যান্ত্রিক নির্মাণ, টার্মিনাল ডিজাইন, যোগাযোগের উপকরণ, মাউন্টিং পদ্ধতি এবং অভ্যন্তরীণ আর্ক-নিয়ন্ত্রণ ব্যবস্থা সবই ব্যবহারিক ব্যবহারযোগ্যতাকে প্রভাবিত করতে পারে।

• উচ্চ ব্রেকিং ক্ষমতা:একটি 15kA স্পেসিফিকেশন অনেক প্রচলিত লো-ব্রেকিং-ক্ষমতা MCB-এর তুলনায় উচ্চতর শর্ট-সার্কিট বাধা ক্ষমতা প্রদান করে।
• বড় তারের টার্মিনাল:DAB7-125 সিরিজটি প্রস্তুতকারকের প্রকাশিত তথ্য অনুযায়ী 35mm² পর্যন্ত তামা এবং অ্যালুমিনিয়াম কন্ডাক্টরের জন্য উপযুক্ত বড় টার্মিনাল দিয়ে ডিজাইন করা হয়েছে।
• ভ্রমণ-মুক্ত প্রক্রিয়া:ব্রেকার তার প্রতিরক্ষামূলক ফাংশন বজায় রাখতে পারে এমনকি যখন অপারেটিং মেকানিজম চালু অবস্থায় রাখা হয়।
• ইতিবাচক যোগাযোগ ইঙ্গিত:যোগাযোগের অবস্থার একটি স্পষ্ট ইঙ্গিত পরিদর্শন এবং রক্ষণাবেক্ষণকে সহজ করে তুলতে পারে।
• তাপ-চৌম্বকীয় অপারেশন:পরিপূরক ট্রিপ মেকানিজমের মাধ্যমে বিভিন্ন ওভারকারেন্ট অবস্থার সমাধান করা যেতে পারে।
• ডিআইএন-রেল মাউন্টিং:মডুলার মাউন্টিং সামঞ্জস্যপূর্ণ বিতরণ সরঞ্জামের মধ্যে ইনস্টলেশনকে সহজ করে।
• শিখা-প্রতিরোধী ঘের:প্রকাশিত DAB7-125 তথ্য একটি PA66 শিখা-প্রতিরোধী হাউজিং উপাদান নির্দিষ্ট করে।

এই বিবরণগুলি ডিস্ট্রিবিউটর এবং সিস্টেম ইন্টিগ্রেটরদের জন্য গুরুত্বপূর্ণ কারণ ইনস্টলেশন দক্ষতা এবং পরিষেবাযোগ্যতা শুধুমাত্র প্রাথমিক ক্রয় মূল্য নয়, মোট অপারেটিং অভিজ্ঞতাকে প্রভাবিত করতে পারে।

কোথায় একটি 125 15KA MCB ব্যবহার করা যেতে পারে?

একটি 125A উচ্চ-ব্রেকিং-ক্ষমতার MCB বৈদ্যুতিক বিতরণ ব্যবস্থার জন্য বিবেচনা করা যেতে পারে যেখানে সার্কিট কারেন্ট এবং ফল্ট লেভেল ডিভাইসের নির্দিষ্ট অপারেটিং সীমার মধ্যে পড়ে। সাধারণ প্রয়োগের পরিবেশে শিল্প সুবিধা, বাণিজ্যিক ভবন, সরঞ্জাম বিতরণ প্যানেল এবং অন্যান্য উচ্চ-বর্তমান সার্কিট অন্তর্ভুক্ত থাকতে পারে।

সম্পূর্ণ বৈদ্যুতিক নকশার বিরুদ্ধে সর্বদা আবেদনের উপযুক্ততা নিশ্চিত করতে হবে। ভোল্টেজ, ফ্রিকোয়েন্সি, সম্ভাব্য ত্রুটি বর্তমান, কন্ডাকটর আকার, পরিবেষ্টিত তাপমাত্রা, মেরু কনফিগারেশন এবং প্রযোজ্য ইনস্টলেশন নিয়ম উপযুক্ত ব্রেকার নির্বাচন পরিবর্তন করতে পারে।

পরীক্ষা করার জন্য কী স্পেসিফিকেশন

ক্রেতারা প্রায়শই "125A" এবং "15kA" এর উপর ফোকাস করে কারণ তারা বোঝা সহজ। যাইহোক, পেশাদার সংগ্রহের জন্য একটি বিস্তৃত স্পেসিফিকেশন পর্যালোচনা প্রয়োজন।

উদাহরণস্বরূপ, IEC 60947-2 এবং IEC/EN 60898-1 সার্কিট ব্রেকারগুলির জন্য বিভিন্ন শ্রেণীবিভাগ এবং পরীক্ষার কাঠামো ব্যবহার করে। প্রকাশিত প্রস্তুতকারকের ডেটাতে স্ট্যান্ডার্ড এবং পণ্য বিভাগের উপর নির্ভর করে Icu এবং Icn উভয় পরিভাষা থাকতে পারে। একজন ক্রেতার অবশ্যই যাচাই করা উচিত যে কোন রেটিংটি উদ্দিষ্ট ইনস্টলেশনের ভোল্টেজ এবং অপারেটিং শর্তে প্রযোজ্য।

কিভাবে সঠিক কনফিগারেশন নির্বাচন করবেন

একটি 125 15KA মিনিয়েচার সার্কিট ব্রেকার নির্বাচন করা পণ্যের ক্যাটালগের পরিবর্তে বৈদ্যুতিক সিস্টেম দিয়ে শুরু করা উচিত। একটি সাধারণ নির্বাচন প্রক্রিয়া সার্কিটের সাথে ব্রেকারের অমিল হওয়ার ঝুঁকি কমাতে পারে।

1. নকশা বর্তমান নির্ধারণ.প্রত্যাশিত ক্রমাগত এবং বিরতিহীন লোড কারেন্ট গণনা করুন।
2. কন্ডাক্টর রেটিং পরীক্ষা করুন।প্রতিরক্ষামূলক ডিভাইস প্রকৃত ইনস্টলেশন অবস্থার অধীনে তারের অনুমোদিত বর্তমান সঙ্গে সমন্বিত করা উচিত.
3. সম্ভাব্য শর্ট-সার্কিট কারেন্ট নির্ধারণ করুন।নির্বাচিত ব্রেকিং ক্ষমতা ইনস্টলেশন পয়েন্টে ফল্ট স্তরের জন্য পর্যাপ্ত হওয়া উচিত।
4. ভোল্টেজ এবং ফ্রিকোয়েন্সি নিশ্চিত করুন।বৈদ্যুতিক সিস্টেমের জন্য ব্রেকার রেট করা হয়েছে তা নিশ্চিত করুন।
5. মেরু বিন্যাস নির্বাচন করুন।ফেজ এবং নিরপেক্ষ কন্ডাক্টর জন্য প্রয়োজনীয়তা বিবেচনা করুন।
6. ভ্রমণের বৈশিষ্ট্য পর্যালোচনা করুন।ট্রিপ কার্ভ সংযুক্ত লোড এবং প্রত্যাশিত ইনরাশ অবস্থার জন্য উপযুক্ত হওয়া উচিত।
7. মান এবং সার্টিফিকেশন নিশ্চিত করুন.লক্ষ্য বাজারের প্রয়োজনীয়তা, প্রকল্পের স্পেসিফিকেশন এবং স্থানীয় বৈদ্যুতিক নিয়মাবলী পরীক্ষা করুন।
8. শারীরিক সামঞ্জস্য যাচাই করুন।মাত্রা, টার্মিনালের আকার, ডিআইএন-রেল সামঞ্জস্য এবং প্যানেলের ব্যবধান নিশ্চিত করুন।

ইনস্টলেশন এবং রক্ষণাবেক্ষণ বিবেচনা

যে কোনো উচ্চ-বর্তমান প্রতিরক্ষামূলক ডিভাইসের জন্য সঠিক ইনস্টলেশন অপরিহার্য। এমনকি একটি ভাল ডিজাইন করা সার্কিট ব্রেকারও ভুল আকারের কন্ডাক্টর, আলগা টার্মিনাল, অনুপযুক্ত ঘের বা অনুপযুক্ত ইনস্টলেশন অনুশীলনের জন্য ক্ষতিপূরণ দিতে পারে না।

• ইনস্টলেশনের আগে ব্রেকার মডেল এবং রেটিং যাচাই করুন।
• বৈদ্যুতিক সরবরাহ বিচ্ছিন্ন করুন এবং প্রযোজ্য নিরাপত্তা পদ্ধতি অনুসরণ করুন।
• নিশ্চিত করুন যে কন্ডাক্টর ক্রস-সেকশন টার্মিনালের সাথে সামঞ্জস্যপূর্ণ।
• সঠিকভাবে কন্ডাক্টর প্রস্তুত করুন এবং ক্ষতিগ্রস্থ বা ভুলভাবে ছিনতাই করা তারের প্রান্ত এড়ান।
• প্রস্তুতকারকের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী টার্মিনাল শক্ত করুন।
• নিশ্চিত করুন যে ব্রেকারটি সামঞ্জস্যপূর্ণ ডিআইএন রেলে নিরাপদে মাউন্ট করা আছে।
• ঘেরটি যথাযথ সুরক্ষা এবং ছাড়পত্র প্রদান করে তা পরীক্ষা করুন।
• অতিরিক্ত গরম, বিবর্ণতা বা যান্ত্রিক শিথিলতার লক্ষণগুলির জন্য পর্যায়ক্রমে টার্মিনালগুলি পরিদর্শন করুন।
• ইনস্টলেশনের রক্ষণাবেক্ষণের প্রয়োজনীয়তা অনুযায়ী প্রতিরক্ষামূলক সিস্টেম পরীক্ষা করুন।

রক্ষণাবেক্ষণ সময়সূচী পরিবেশ এবং কর্তব্য চক্র প্রতিফলিত করা উচিত. উচ্চ লোড, ঘন ঘন স্যুইচিং, ধুলো, কম্পন বা উচ্চ তাপমাত্রা সহ শিল্প ইনস্টলেশনগুলি হালকাভাবে লোড করা ইনডোর বিতরণ সিস্টেমের চেয়ে বেশি ঘন ঘন পরিদর্শনের প্রয়োজন হতে পারে।

সাধারণ সমস্যা এবং ক্রয় সংক্রান্ত উদ্বেগ

উচ্চ-বর্তমান MCB-এর ক্রেতারা প্রায়শই বিভিন্ন ব্যবহারিক চ্যালেঞ্জের সম্মুখীন হন। সংগ্রহের আগে এই সমস্যাগুলি সমাধান করা বিলম্ব এবং ইনস্টলেশন সমস্যা প্রতিরোধ করতে পারে।

একজন পেশাদার সরবরাহকারীকে পণ্যের পরিষ্কার ডেটা সরবরাহ করতে সক্ষম হওয়া উচিত এবং ক্রেতাদের রেট করা বর্তমান, ব্রেকিং ক্ষমতা, ট্রিপের বৈশিষ্ট্য এবং ইনস্টলেশনের প্রয়োজনীয়তার মধ্যে পার্থক্য বুঝতে সহায়তা করা উচিত।

কেন সাংহাই দাডা ইলেকট্রিক কোং লিমিটেড?

সাংহাই DaDa ইলেকট্রিক কোং, লিমিটেডশিল্প এবং বাণিজ্যিক বৈদ্যুতিক অ্যাপ্লিকেশনগুলির জন্য সার্কিট সুরক্ষা পণ্যগুলি বিকাশ এবং উত্পাদন করে৷ এর প্রকাশিত পণ্য পোর্টফোলিওতে রয়েছে MCBs, MCCBs, RCBOs, RCCBs এবং সম্পর্কিত সার্কিট সুরক্ষা সরঞ্জাম।

DAB7-125 সিরিজটি উচ্চতর বর্তমান ক্ষমতা এবং উচ্চ শর্ট-সার্কিট ব্রেকিং ক্ষমতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য অবস্থান করা হয়েছে। প্রকাশিত স্পেসিফিকেশনগুলির মধ্যে রয়েছে একটি 15kA উচ্চ ব্রেকিং ক্ষমতা, তাপ-চৌম্বকীয় ট্রিপ ফাংশন, বর্তমান-সীমাবদ্ধ নকশা, ইতিবাচক যোগাযোগের ইঙ্গিত এবং বড় কন্ডাক্টরের জন্য উপযুক্ত টার্মিনাল। :সামগ্রী রেফারেন্স[oaicite:1]{index=1}

প্রস্তুতকারকের কারখানার তথ্য ডেডিকেটেড স্ট্যাম্পিং, স্পট-ওয়েল্ডিং, রিভেটিং, ইনজেকশন-ছাঁচনির্মাণ এবং সমাবেশ কর্মশালার বর্ণনা করে, যা MCB এবং MCCB উভয় পণ্যের উৎপাদন সমর্থন করে। :সামগ্রী রেফারেন্স[oaicite:2]{index=2}

পরিবেশক, বৈদ্যুতিক পাইকারী বিক্রেতা, প্যানেল নির্মাতা এবং OEM গ্রাহকদের জন্য, এই ধরনের উত্পাদন ক্ষমতা কার্যকর হতে পারে যখন ধারাবাহিক পণ্য সরবরাহ, প্রযুক্তিগত ডকুমেন্টেশন এবং কনফিগারেশন সমর্থন একটি ক্রয়ের সিদ্ধান্তের গুরুত্বপূর্ণ অংশ।

চূড়ান্ত প্রকল্প অনুমোদনের আগে পণ্যের স্পেসিফিকেশন সর্বদা সর্বশেষ প্রযুক্তিগত ডকুমেন্টেশনের বিরুদ্ধে নিশ্চিত হওয়া উচিত, বিশেষ করে যখন ব্রেকারটি উচ্চ-ফল্ট-কারেন্ট পরিবেশে বা একটি নিয়ন্ত্রিত বৈদ্যুতিক সিস্টেমে ইনস্টল করা হবে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

চূড়ান্ত বিবেচনা

একটি 125 15KA মিনিয়েচার সার্কিট ব্রেকার প্রয়োজনীয়তার একটি নির্দিষ্ট সমন্বয়কে সম্বোধন করে: তুলনামূলকভাবে উচ্চ বর্তমান ক্ষমতা এবং বর্ধিত শর্ট-সার্কিট বাধা ক্ষমতা। প্রকৌশলী এবং ক্রয়কারী দলগুলির জন্য, সঠিক প্রযুক্তিগত সিদ্ধান্ত নেওয়ার জন্য প্রতিটি রেটিং কী প্রতিনিধিত্ব করে তা বোঝা অপরিহার্য।

সবচেয়ে গুরুত্বপূর্ণ বিবেচনাগুলি "125A" এবং "15kA" পরিসংখ্যানের বাইরে প্রসারিত। একটি সম্পূর্ণ মূল্যায়নে রেট করা ভোল্টেজ, ফল্ট কারেন্ট, ট্রিপ বৈশিষ্ট্য, পোল কনফিগারেশন, কন্ডাকটর সামঞ্জস্য, প্রযোজ্য মান, ইনস্টলেশন পরিবেশ এবং শারীরিক মাত্রা অন্তর্ভুক্ত করা উচিত।

সাংহাই DaDa ইলেকট্রিক কোং, লিমিটেডএর DAB7-125 সিরিজ তাপ-চৌম্বকীয় অপারেশন, বর্তমান-সীমাবদ্ধ নকশা, বড় তারের টার্মিনাল এবং 15kA পর্যন্ত প্রকাশিত ব্রেকিং ক্ষমতার সাথে উচ্চ-কারেন্ট সুরক্ষাকে একত্রিত করে। বৈদ্যুতিক সিস্টেমের সাথে সঠিকভাবে মিলে গেলে এই বৈশিষ্ট্যগুলি পণ্যটিকে শিল্প এবং বাণিজ্যিক বিতরণ অ্যাপ্লিকেশনগুলির একটি পরিসরের সাথে প্রাসঙ্গিক করে তোলে।
