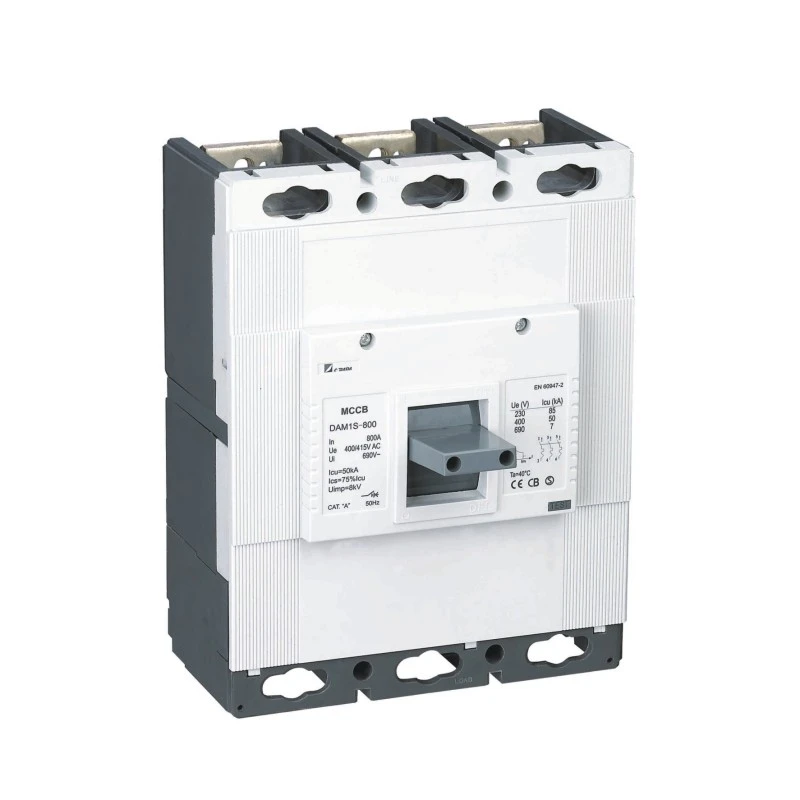

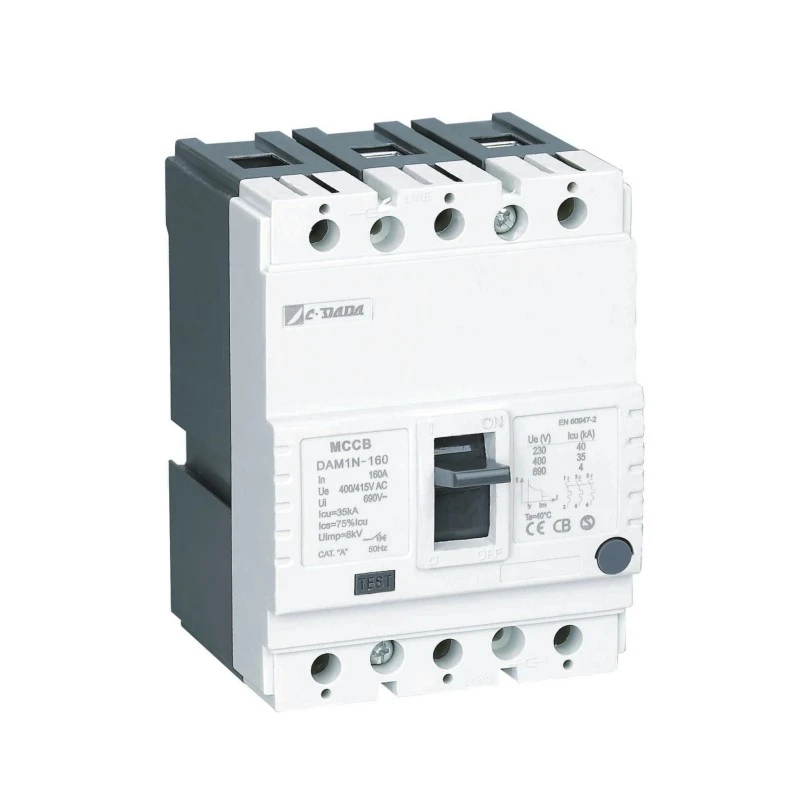

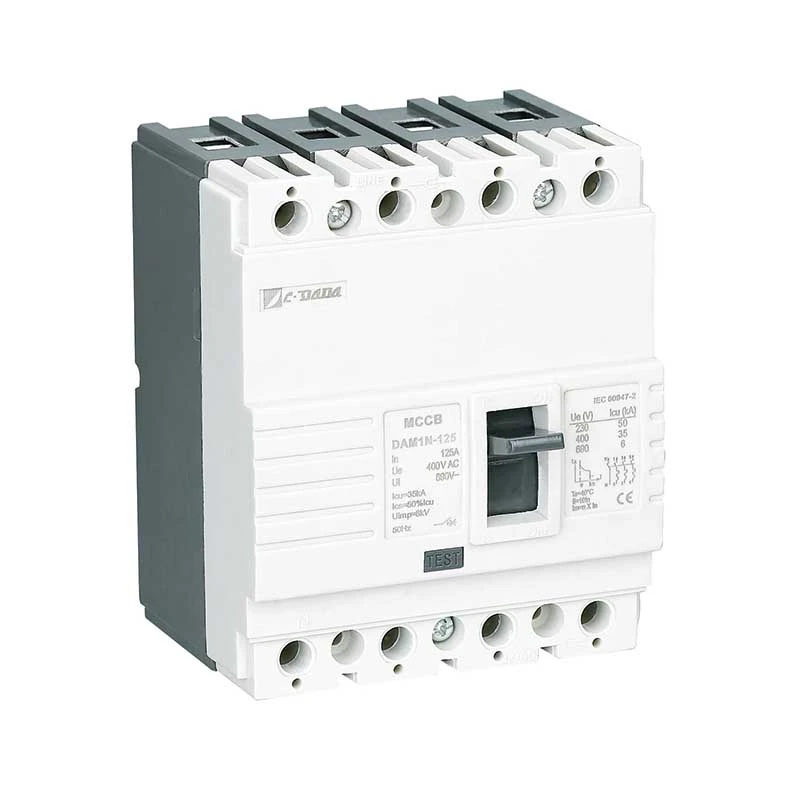

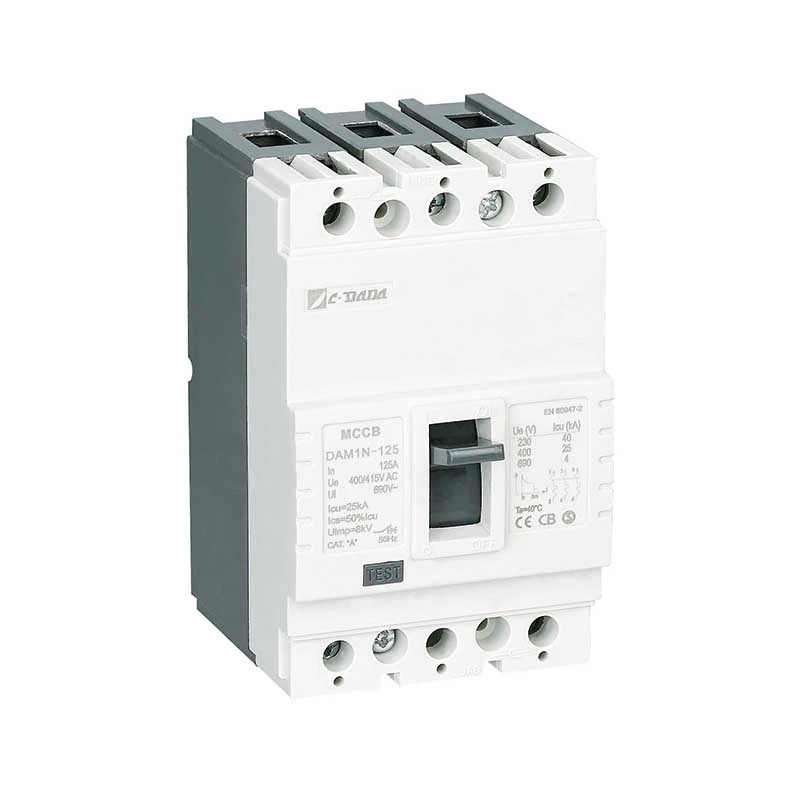

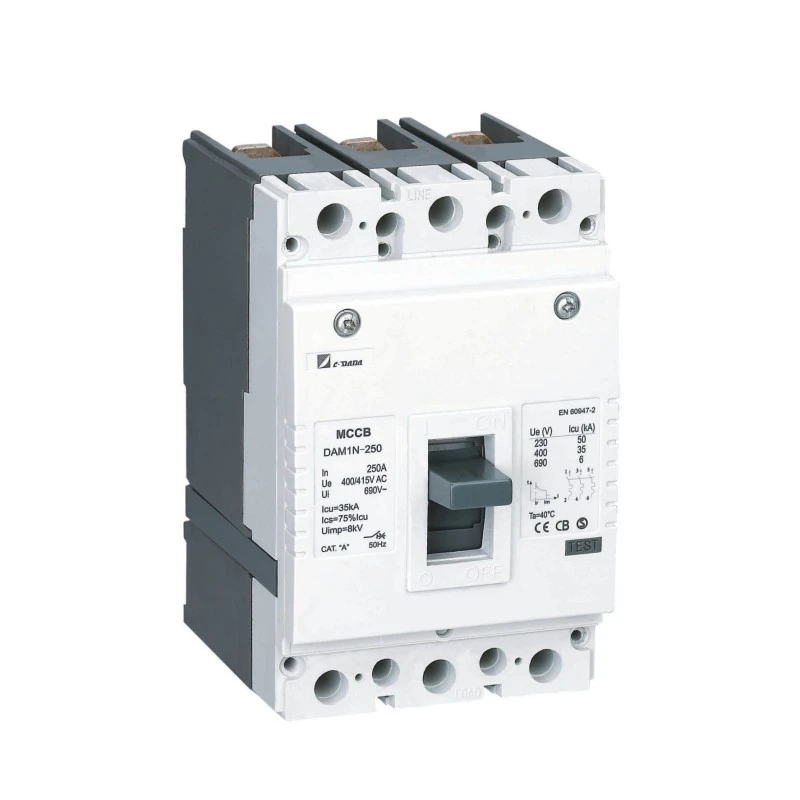

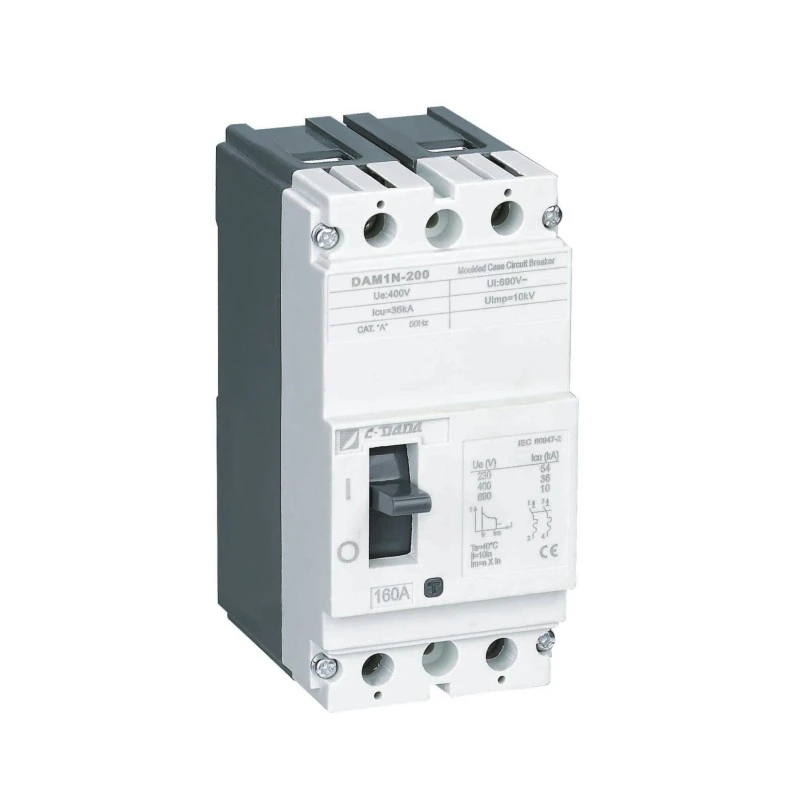

ফিক্সড টাইপ মোল্ডেড কেস সার্কিট ব্রেকার
Model:DAM1 Series
সাংহাই DADA ইলেকট্রিক-প্রত্যয়িত (CE, CB, ASTA), তাপ-চুম্বকীয় সুরক্ষা, 12.5A–1600A থেকে উচ্চ মানের এবং উন্নত ফিক্সড টাইপ মোল্ডেড কেস সার্কিট ব্রেকার (MCCB)। শিল্প ও বাণিজ্যিক প্যানেলের জন্য আদর্শ। সহজ DIN-রেল বা প্যানেল মাউন্ট. OEM এবং বাল্ক অর্ডার স্বাগত, আত্মবিশ্বাসের সাথে আপনার সরবরাহকারী হিসাবে CDADA বেছে নিন।
CDADA ফিক্সড টাইপ মোল্ডেড কেস সার্কিট ব্রেকার (MCCB) DAM1 সিরিজ ছোট ব্যবহারকারী থেকে ইন্ডাস্ট্রিয়াল ট্রান্সফরমার এবং ডিস্ট্রিবিউশন ইন্সটলেশন পর্যন্ত যেকোনো অ্যাপ্লিকেশনের চাহিদা পূরণ করে।
DAM1 সিরিজের সাতটি ফ্রেমের আকার রয়েছে, 1600A পর্যন্ত, 100 kA পর্যন্ত ব্রেকিং ক্ষমতা, 1000 ভোল্ট পর্যন্ত অপারেটিং ভোল্টেজ, সহজেই বিভিন্ন ধরনের ব্যাপক বৈদ্যুতিক এবং যান্ত্রিক জিনিসপত্রের চাহিদা মেটাতে পারে, যেকোনো পাওয়ার সিস্টেমের চাহিদাকে সর্বাধিক করার জন্য বিভিন্ন ধরনের ইনস্টলেশন সমাধান প্রদান করে।
বিশ্বব্যাপী সার্টিফিকেশন KEMA, ASTA, SEMKO, CB, CE, ROHS সহ; বিশ্বব্যাপী বৈদ্যুতিক যন্ত্রপাতি প্ল্যান্ট এবং OEM-এর জন্য DAM1 হল সেরা পছন্দ।
কী স্পেসিফিকেশন
DAM1 MCCB মোল্ডেড কেস সার্কিট ব্রেকার এর বৈদ্যুতিক পরামিতি
| মডেল | কোড | ICU (KA) | Ics (KA) | রেট করা বর্তমান -ইন | Ui(V) | Ue(V) | মেরু | Uimp(V) |
| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500V | 230V | 1 পি | 10000 |
| N | 36 | 27 | ||||||
| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A | 750V | 400V | 2 পি | 10000 |
| N | 36 | 27 | ||||||
| ড্যাম1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A | 750V | 400V | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A | 750V | 400/415V | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350)- 400 - 500 - 630A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700)- 800 -1000A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750V | 400V | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu:O-t-CO পরীক্ষা (O:Open maneuver,CO:close-open maneuver,t:ওয়েটিং সময়কাল)
● Ics:O-t-CO-t-CO পরীক্ষা (O:open maneuver,CO:close-open maneuver,t:ওয়েটিং সময়কাল)
★ চালু/I অবস্থান: এটি নির্দেশ করে যে ব্রেকারের পরিচিতিগুলি বন্ধ। এই অবস্থানে, ব্রেকার লিভার শীর্ষ অবস্থানে রয়েছে
★ TRIP অবস্থান: এটি নির্দেশ করে যে কোনো ব্যর্থতার কারণে (ওভার লোড বা শর্ট সার্কিট) ব্রেকার খোলা হয়েছে। এই ক্ষেত্রে, ব্রেকার লিভারটি ON এবং OFF অবস্থানের মধ্যে মধ্যম অবস্থানে থাকে। ট্রিপ পজিশনে থাকা ব্রেকারটিকে অন পজিশনে নেওয়ার জন্য; বন্ধ চিহ্ন দ্বারা দেখানো হিসাবে ব্রেকার লিভার নিচের দিকে ধাক্কা
ব্রেকারটি "ক্লিক" শব্দের সাথে সেট করা হবে। এর পরে, ব্রেকার বন্ধ করতে ON চিহ্ন দ্বারা দেখানো লিভারটি টানুন।
★ বন্ধ/0 অবস্থান: এটি নির্দেশ করে যে ব্রেকারের পরিচিতিগুলি খোলা। এইভাবে, ব্রেকার লিভারটি নীচের অবস্থানে রয়েছে।
DAM1-125 MCCB মোল্ডেড কেস সার্কিট ব্রেকার এর শারীরিক পরামিতি
| বিভাগ (EN 60947-2/IEC 60947-2) | সহনশীলতা |
|
||||||
| মডেল | মেরু | অস্তরক বৈশিষ্ট্য (V) | একাকীকরণ দূরত্ব (মিমি) | মোট সাইকেল | বৈদ্যুতিক জীবন | যান্ত্রিক জীবন | প্রধান সার্কিট | অক্জিলিয়ারী সার্কিট |
| DAM1-160 | 1 পি | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2 পি | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| ড্যাম1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P / 4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630(400) | 3P / 4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-800 | 3P / 4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
কাজের নীতি ও সুরক্ষা ব্যবস্থা
★ তাপ সুরক্ষা (ওভারলোড)
টেকসই ওভারকারেন্ট (> রেট কারেন্ট) দ্বারা উত্তপ্ত হলে বাইমেটালিক স্ট্রিপ বেঁকে যায়। বাঁকানো গতি বর্তমান মাত্রার সমানুপাতিক — বিপরীত-সময় ট্রিপিং নিশ্চিত করে যা তারের তাপীয় আচরণের অনুকরণ করে, সরঞ্জামগুলি রক্ষা করার সময় উপদ্রব ট্রিপ প্রতিরোধ করে।
★ চৌম্বক সুরক্ষা (শর্ট সার্কিট)
একটি শর্ট সার্কিটের সময় (যেমন, ফেজ-টু-ফেজ বা ফেজ-টু-গ্রাউন্ড), একটি উচ্চ-কারেন্ট চৌম্বক ক্ষেত্র তাত্ক্ষণিকভাবে সোলেনয়েড প্লাঞ্জারকে টেনে নেয়, মিলিসেকেন্ডের মধ্যে ল্যাচ মেকানিজমকে ছেড়ে দেয়- তাপীয় ক্ষতি হওয়ার আগে ফল্ট কারেন্ট কেটে দেয়।
পণ্যের সুবিধা
★ শরীর এবং আবরণ:
ফাইবার-গ্লাস পলিয়েস্টার রজন EN 60512-20-2 মান অনুযায়ী বডি এবং কভার উপাদান হিসাবে ব্যবহার করা হয়েছে। এই উপাদান, যাকে সাহিত্যে BMC (বাল্ক মোল্ডিং কম্পাউন্ড) বলা হয়, উচ্চ বৈদ্যুতিক এবং যান্ত্রিক মানগুলির কারণে পছন্দ করা হয় এবং এটি ক্রমাগত 160℃ তাপমাত্রাকে প্রতিরোধ করতে পারে। IEC 695-2-1 অনুসারে 960℃ তাপমাত্রায় তারের সাথে যোগাযোগ করলে BMC উপাদান জ্বলে না
বাইমেটাল: বাইমেটাল হল একটি উপাদান যা তাপের বিরুদ্ধে বিভিন্ন এক্সটেনশন সহগ সহ দুটি প্লেট ধাতুর সমন্বয়ে গঠিত। ব্রেকারের মধ্য দিয়ে যাওয়া কারেন্ট বাইমেটালকে উত্তপ্ত করে। এই গরমের প্রভাবে। বাইমেটাল কম-প্রসারিত প্লেটের দিকে বাঁকে। যেহেতু ব্রেকারের মধ্য দিয়ে প্রবাহিত কারেন্ট বৃদ্ধির সাথে সাথে তাপ বৃদ্ধি পায়, তাই বাইমেটাল আরও উত্তপ্ত হয় এবং আরও বাঁকে। এইভাবে, এটি ব্রেকার খোলার জন্য খোলার প্রক্রিয়া নিয়ন্ত্রণ করে।

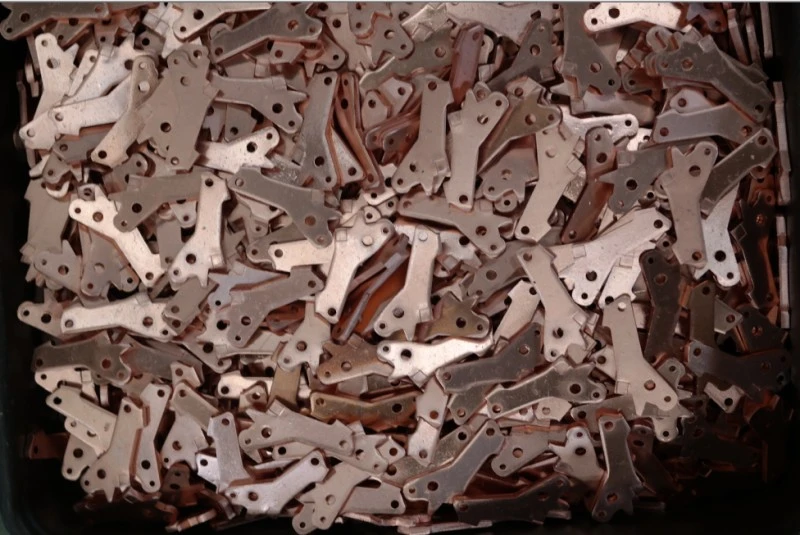

★ পরিচিতি:

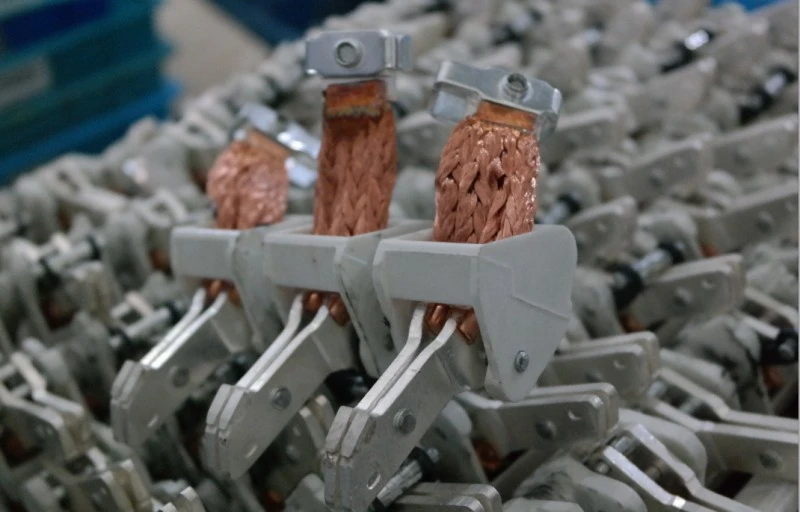

ভাঙা এবং বাহিত বর্তমান মান এবং নির্মাণ বিবেচনা করে ব্রেকারগুলির জন্য যোগাযোগের খাদ নির্ধারণ করা হয় সাধারণত রূপা, গ্রাফাইট, নিকেল, উলফ্রাম অ্যালয় পরিচিতিগুলি ব্রেকারগুলিতে ব্যবহৃত হয় পরিচিতিগুলি, যা একটি মসৃণ কাঠামো সহ সিলভার-গ্রাফাইট অ্যালো দিয়ে তৈরি, স্থির (নীচের) পরিচিতিতে ব্যবহৃত হয়, সিলভার উলফ্রাম পরিচিতিগুলি, যা কন্টাক্ট হার্ডিং (মোট) ব্যবহার করা হয়। চলন্ত পরিচিতিতে একটি swaged কাঠামো নিশ্চিত করা হয়েছে. এইভাবে, swaged এবং হার্ড খাদ পরিচিতি প্রতিটি খোলার-বন্ধে নরম স্থির পরিচিতির উপর একটি স্থান আছে।
এইভাবে, সর্বনিম্ন প্রতিরোধ নিশ্চিত করা হয়। চলমান যোগাযোগের স্থির পরিচিতিকে খুব ভালভাবে স্পর্শ করা উচিত যাতে কম যোগাযোগের প্রতিরোধ ক্ষমতা থাকে। যাইহোক, অত্যধিক যোগাযোগের চাপের ফলে স্বাভাবিকের চেয়ে কম সময়ের মধ্যে যোগাযোগের ক্ষতি হয়। একটি সুস্থ খোলা-বন্ধের জন্য যোগাযোগের মিশ্রণগুলি খুবই গুরুত্বপূর্ণ।
★ আর্ক এক্সটিংগুইশার সেল (বিভাজক):
বিভাজক শক্তির অধীনে অপারেটিং ব্রেকার অপারেশনের সময় গঠিত আর্ক বিলুপ্ত করতে ব্যবহৃত হয়। চলমান পরিচিতি স্থির পরিচিতি থেকে পৃথক হওয়ার সময়, যোগাযোগের মধ্যে কিছুক্ষণের জন্য বিদ্যুৎ প্রবাহ চলতে থাকে এবং একে বলা হয় চাপ। এই চাপ খুব অল্প সময়ের মধ্যে বিলুপ্ত হওয়া উচিত।
★ আর্কের বিলুপ্তি:
চাপের চারপাশে তৈরি হওয়া চৌম্বক ক্ষেত্রের কারণে চাপকে বিভাজকের দিকে ঠেলে দেওয়া হয়। এইভাবে, চাপ প্রসারিত হয় এবং পাতলা হয়ে যায় এবং বিভাজক প্লেটের মধ্যে ভেঙে যায় (চিত্র-5)। বিভাজকগুলির পাশের দেয়ালে ব্যবহৃত উপাদানের বৈশিষ্ট্যের কারণে, চাপ দ্বারা সৃষ্ট উচ্চ তাপমাত্রার কারণে একটি গ্যাস বেরিয়ে আসে। এই গ্যাস আর্কের বিলুপ্তির উপর একটি গুরুত্বপূর্ণ প্রভাব ফেলে।
আবেদন
CDADA DAM1 ফিক্সড টাইপ মোল্ডেড কেস সার্কিট ব্রেকার (MCCB) গুরুত্বপূর্ণ অবকাঠামো জুড়ে বিশ্বস্ত:

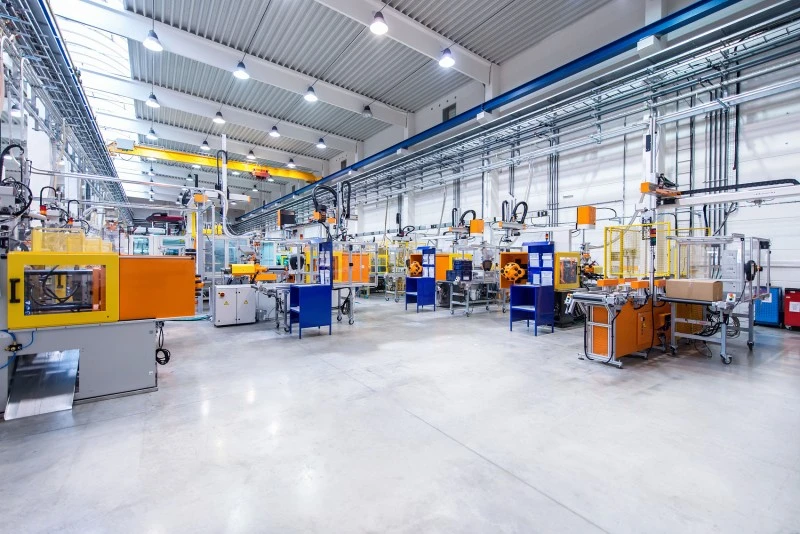

★ শিল্প: ইস্পাত মিল, তেল ও গ্যাস প্ল্যাটফর্ম, রাসায়নিক উদ্ভিদ
★ স্বাস্থ্যসেবা: হাসপাতালের প্রধান ও উপ-বন্টন বোর্ড
★ পরিবহন: রেলওয়ে সিগন্যালিং, এয়ারপোর্ট ব্যাগেজ সিস্টেম
★ বাণিজ্যিক: আকাশচুম্বী ভবন, ডেটা সেন্টার, শপিং মল, কনভেনশন সেন্টার
★ পাবলিক ভেন্যু: থিয়েটার, স্টেডিয়াম, সরকারি ভবন
ইনস্টলেশন ও রক্ষণাবেক্ষণের সুবিধা
★ সহজ ইন্টিগ্রেশন:

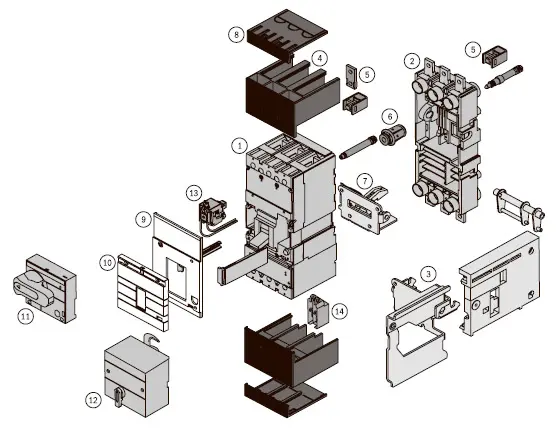

স্ট্যান্ডার্ড কিটে বাসবার, ফেজ বাধা এবং হার্ডওয়্যার অন্তর্ভুক্ত
ঐচ্ছিক জিনিসপত্র: অ্যালার্ম পরিচিতি, শান্ট/আন্ডারভোল্টেজ রিলিজ, বৈদ্যুতিক অপারেটিং প্রক্রিয়া

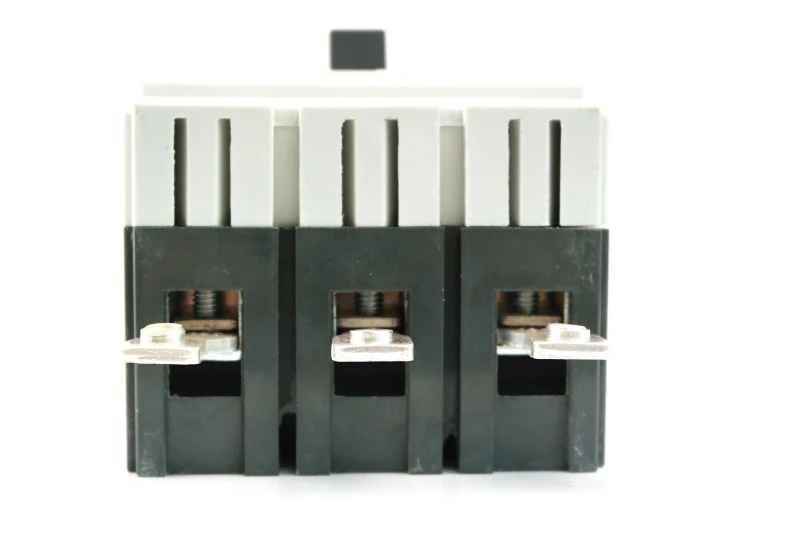

1) বর্ধিত বাসবার দ্বারা সংযোগ করুন (ছবি 1)

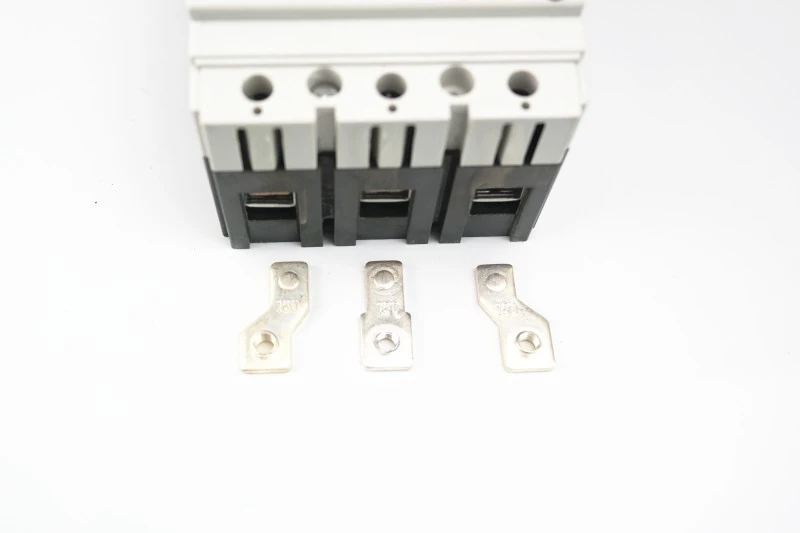

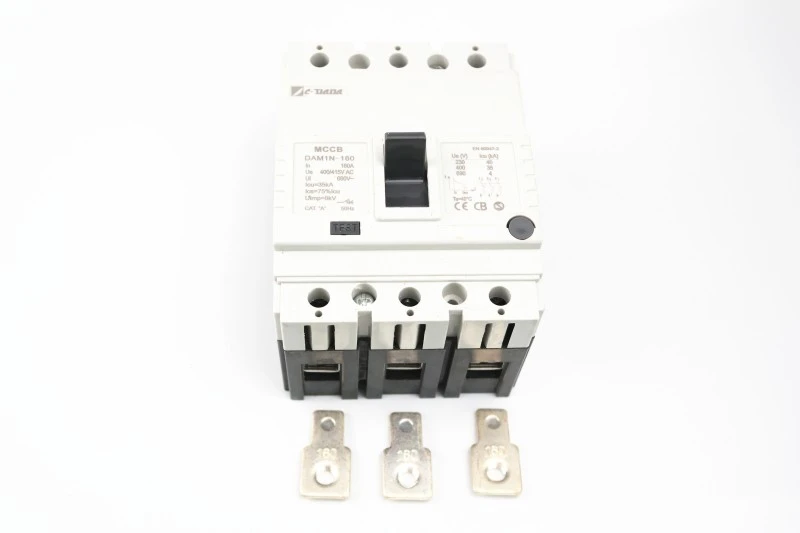

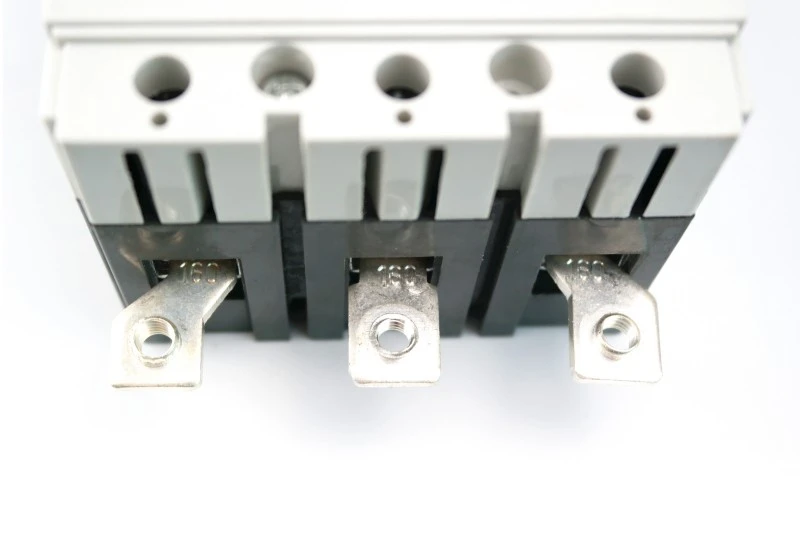

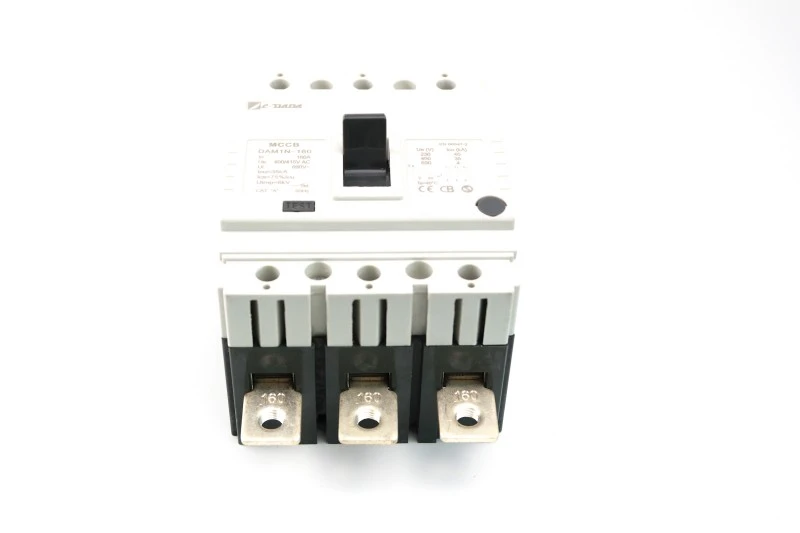

2) স্প্রেডার টার্মিনাল দ্বারা সংযোগ করুন (ছবি 2)

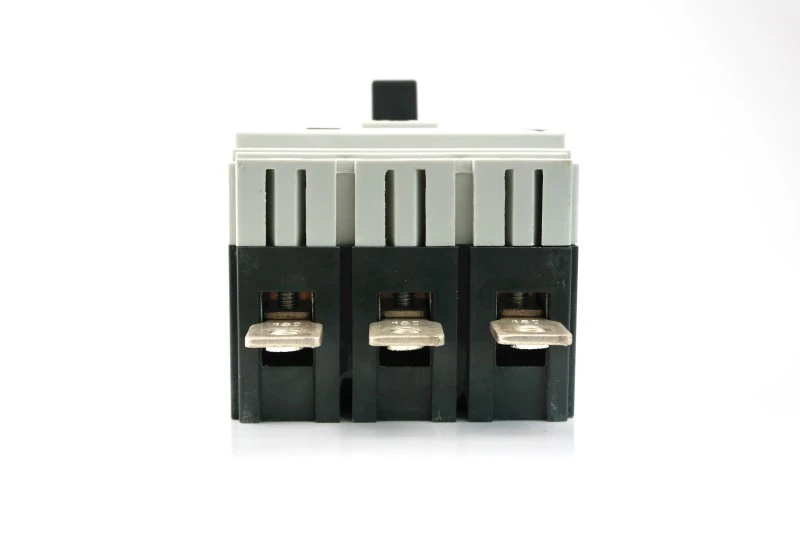

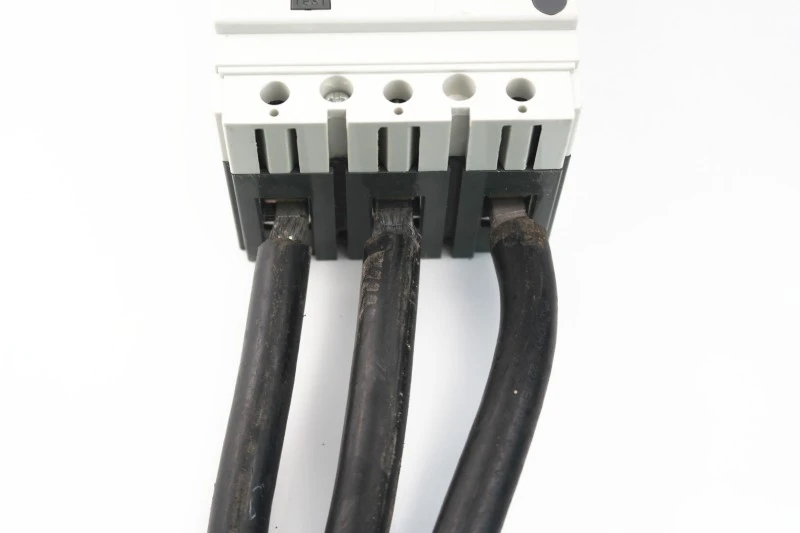

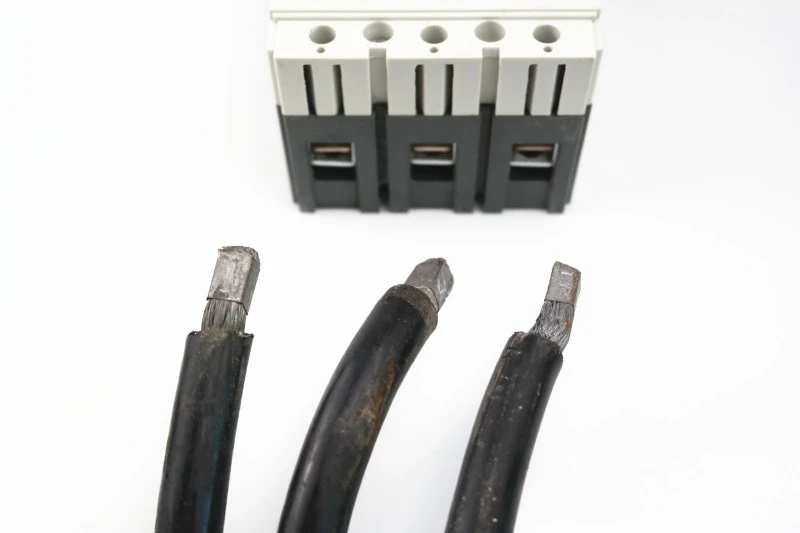

3) তারের লগ ব্যবহার না করে সরাসরি কেবল (ছবি 3) সংযুক্ত করুন।
বিশেষ ক্ল্যাম্পের সাহায্যে 125 এবং 160 ইউনিট একটি DIN-রেলে ইনস্টল করা যেতে পারে।

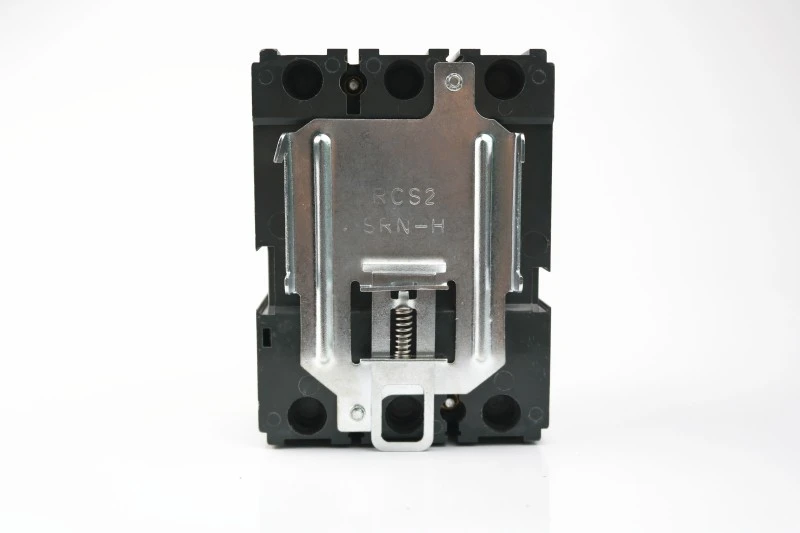

বাতা সঙ্গে ব্রেকার

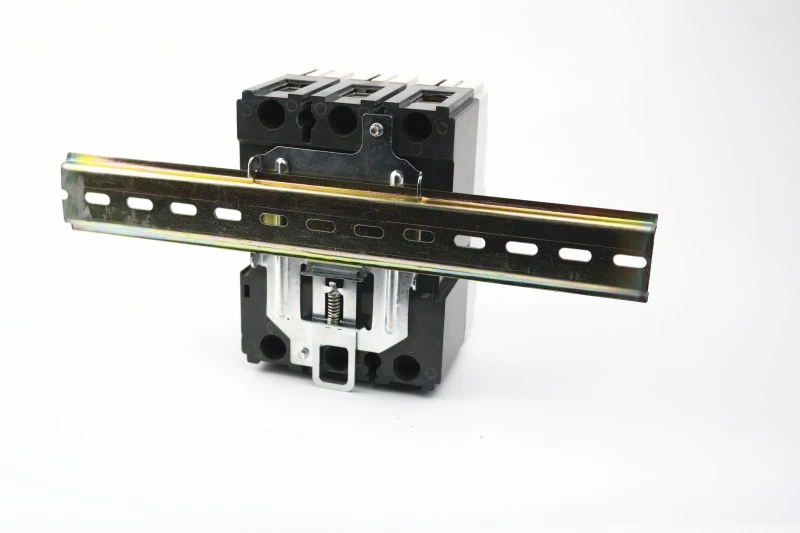

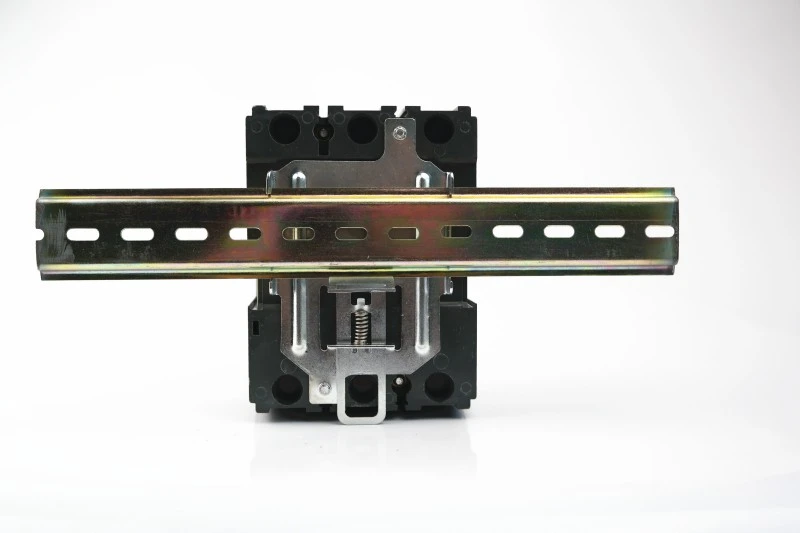

DIN রেল দিয়ে বাতা
DIN রেল দিয়ে বাতা
★ স্পেস সেভিং ডিজাইন:
গার্হস্থ্য বিকল্পের তুলনায় 10-20% হালকা এবং আরও কমপ্যাক্ট
ছোট ঘেরের আকার সক্ষম করে → উপাদান এবং শিপিং খরচ কম
★ ব্যবহারকারী-বান্ধব রিসেট:
পরিষ্কার TRIP ইঙ্গিত অন্ধ পুনরুদ্ধার প্রতিরোধ করে
শ্রবণযোগ্য "ক্লিক" সঠিক যান্ত্রিক ব্যস্ততা নিশ্চিত করে
★ ভবিষ্যতের জন্য প্রস্তুত:
প্লাগ-ইন এবং ড্র-আউট কিট সমর্থন করে (নির্বাচিত মডেলের জন্য)
স্মার্ট মনিটরিং অ্যাড-অনগুলির সাথে সামঞ্জস্যপূর্ণ
কেন সিডিএডিএ নির্বাচন করবেন?
1. আমরা 42+ বছর ধরে নেতৃস্থানীয় প্রস্তুতকারক। আমাদের কোম্পানি 1983 সালে প্রতিষ্ঠিত, 40 বছরে খুব দ্রুত বিকাশ করে।

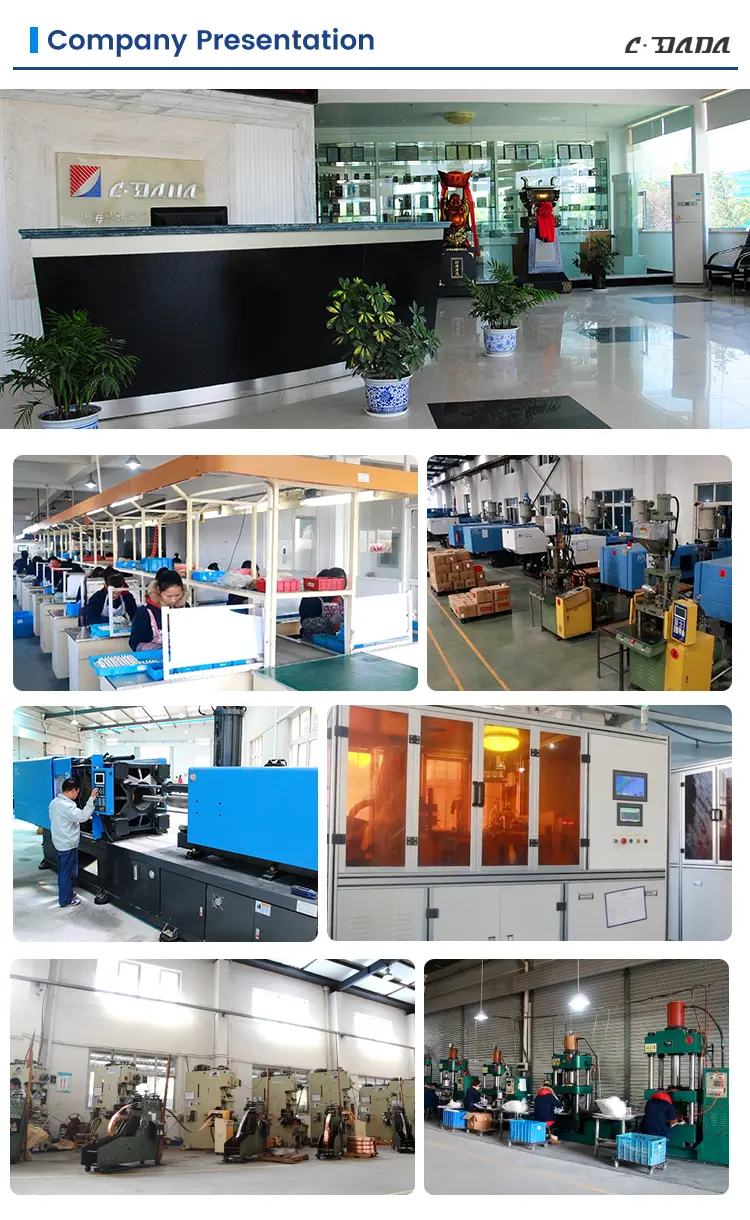

2. 3টি কারখানা নিয়ে গঠিত গ্রুপটি 52,400m² উৎপাদন এলাকার মালিক এবং 500 জনেরও বেশি কর্মী নিয়োগ করে। আমরা আমাদের ক্রিয়াকলাপ প্রসারিত করতে এবং আমাদের কর্মশালাগুলি আপগ্রেড করার জন্য প্রায় দশ মিলিয়ন ইউয়ান বিনিয়োগ করেছি।
3. INTERTEK, DEKRA এবং GMC দ্বারা কারখানা নিরীক্ষিত
4. উচ্চ-শক্তির কার্টন, প্যালেট সুরক্ষা, দীর্ঘ-দূরত্বের রপ্তানি পরিবহনের জন্য ভাল
প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)
প্রশ্ন 1: DAM1 ফিক্সড টাইপ মোল্ডেড কেস সার্কিট ব্রেকার কি ডিআইএন রেলে মাউন্ট করা যেতে পারে?
A1: হ্যাঁ—মডেল 125A এবং 160A ঐচ্ছিক বিশেষ ক্ল্যাম্প ব্যবহার করে DIN রেলগুলিতে ইনস্টল করা যেতে পারে। উচ্চ রেটিং শুধুমাত্র প্যানেল মাউন্ট করা হয়.
প্রশ্ন 2: DAM1 সিরিজের কোন সার্টিফিকেশন আছে?
A2: এটি CE, CB, ASTA, KEMA, SEMKO এবং RoHS দ্বারা প্রত্যয়িত, EU, মধ্যপ্রাচ্য, দক্ষিণ-পূর্ব এশিয়া এবং তার বাইরেও সম্মতি নিশ্চিত করে।
প্রশ্ন 3: ট্রিপের পরে আমি কীভাবে ব্রেকারটি পুনরায় সেট করব?
A3: প্রথমে, লিভারটিকে সম্পূর্ণ নিচের দিকে নিয়ে যান (আপনি একটি ক্লিক শুনতে পাবেন), তারপর এটিকে টেনে চালু করুন। এটিকে TRIP থেকে ON-এ কখনও জোর করবেন না।
প্রশ্ন 4: সহায়ক ডিভাইসগুলি কি সামঞ্জস্যপূর্ণ?
A4: হ্যাঁ—অ্যালার্ম পরিচিতি, সহায়ক পরিচিতি, শান্ট/আন্ডারভোল্টেজ রিলিজ, এবং বৈদ্যুতিক অপারেটরগুলি বিচ্ছিন্ন না করে যোগ করা যেতে পারে।
প্রশ্ন 5: DAM1 কি পুরানো ব্রেকার প্রতিস্থাপনের জন্য উপযুক্ত?
A5: একেবারে। এর কমপ্যাক্ট ফুটপ্রিন্ট বেশিরভাগ প্যানেলে লিগ্যাসি MCCB-এর সরাসরি প্রতিস্থাপনের অনুমতি দেয়- সময় এবং আপগ্রেড খরচ বাঁচায়।
