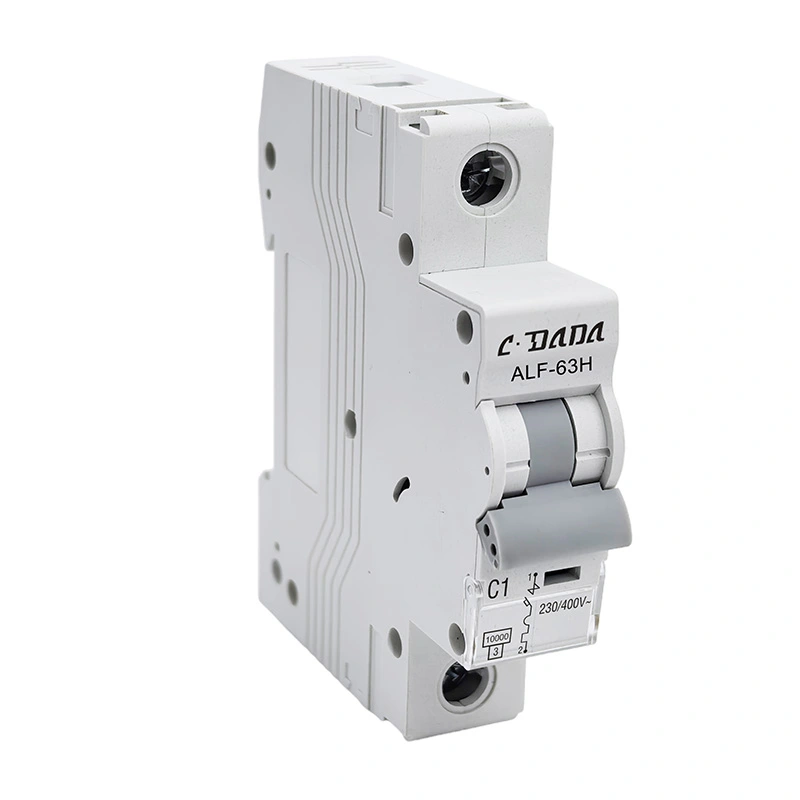

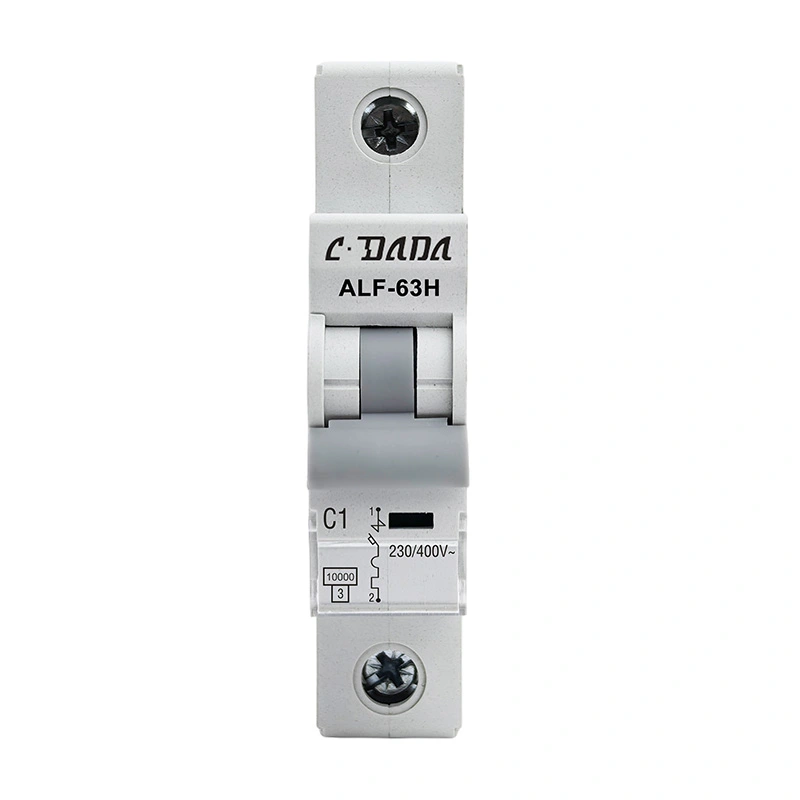

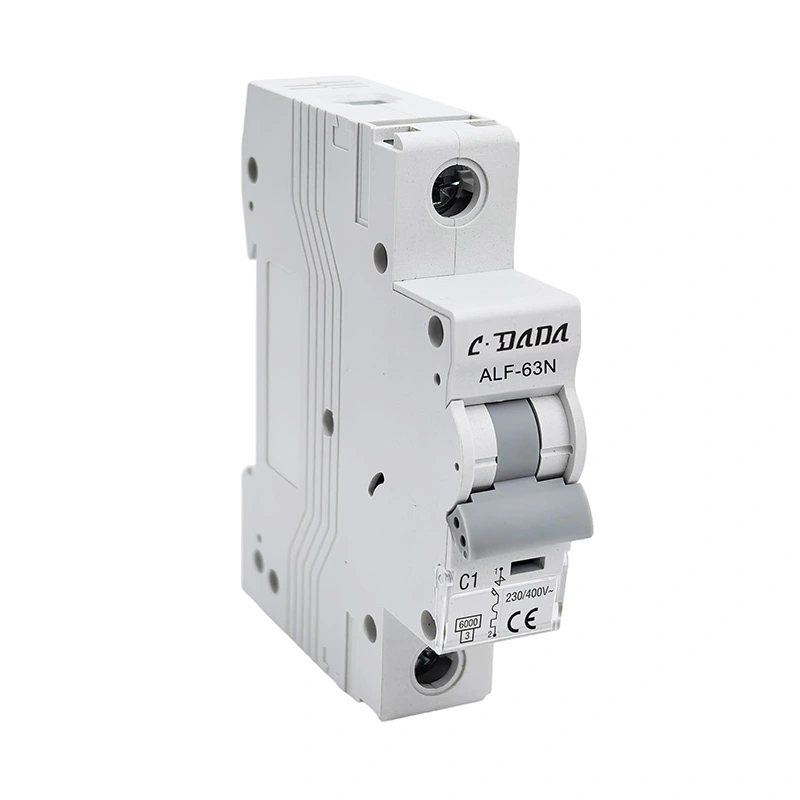

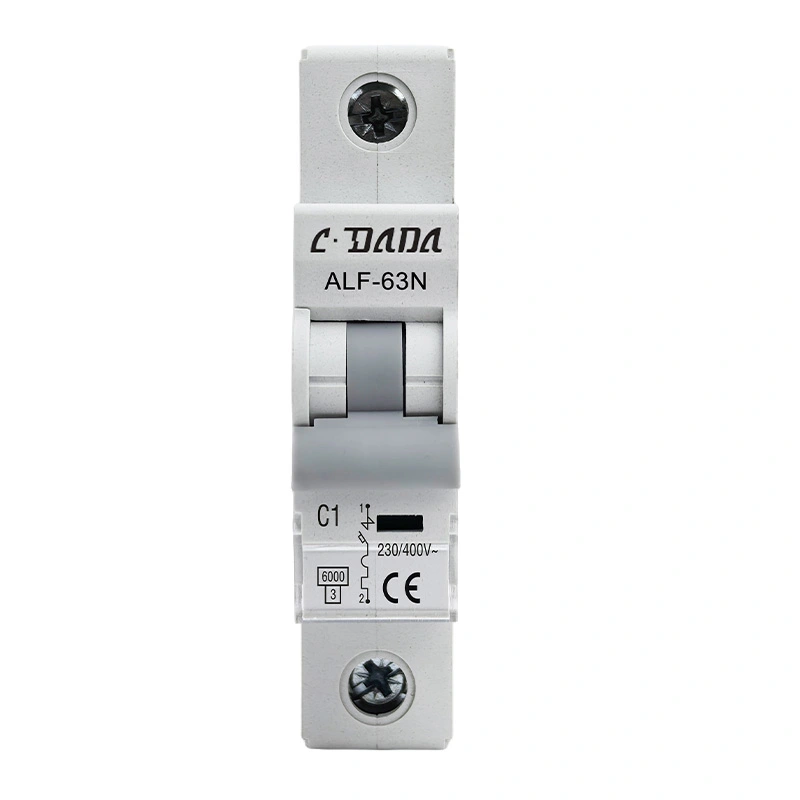

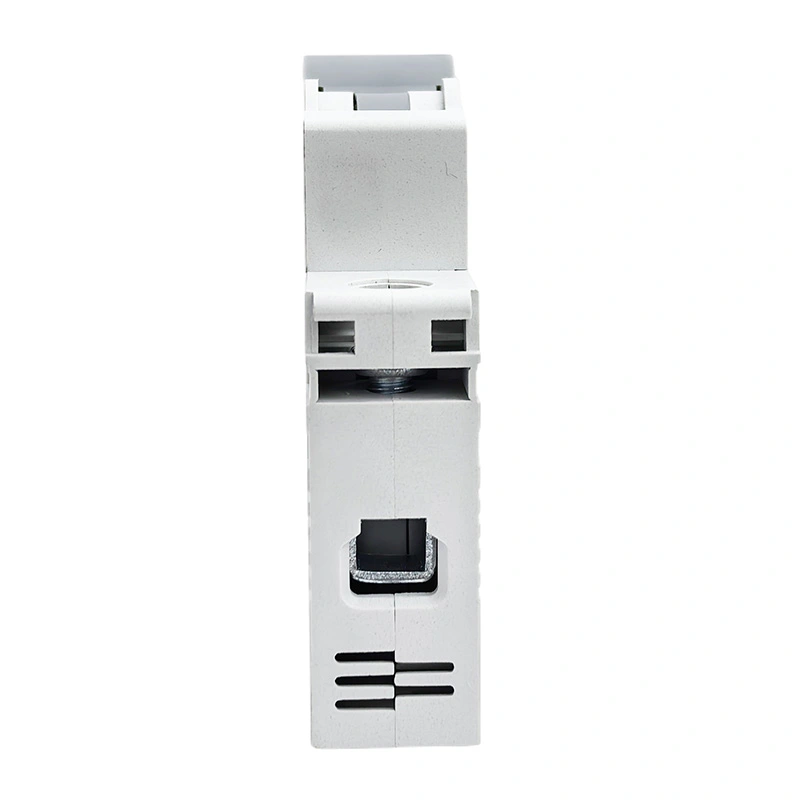

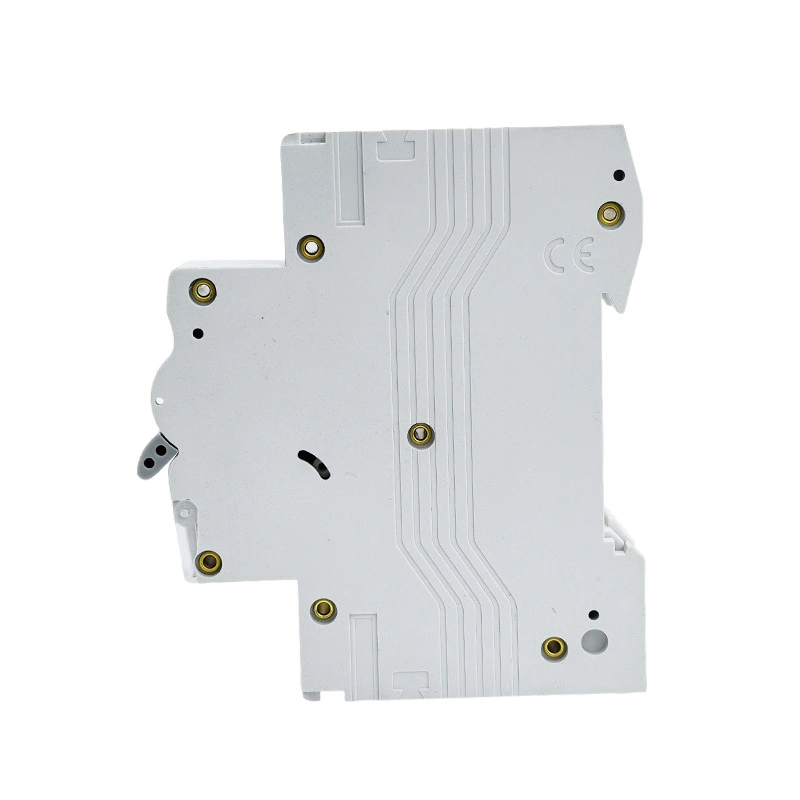

6KA 10kA Miniature Circuit Breaker

ALF-63N/H সিরিজের হাই ব্রেকিং 6KA 10kA মিনিয়েচার সার্কিট ব্রেকার (MCB), IEC60898 স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ, MCB এর নির্ভরযোগ্য কর্মক্ষমতা, সুনির্দিষ্ট প্রতিরক্ষামূলক ফাংশন, সংক্ষিপ্ত প্রকাশের সময় এবং উচ্চ বিরতি ক্ষমতা, ছোট ভলিউমের বৈশিষ্ট্য রয়েছে। এটি কন্টাক্টর, সুইচগিয়ার এবং বৈদ্যুতিক যন্ত্রপাতিগুলির ওভারলোডে ব্যাপকভাবে ব্যবহৃত হয়।

CDADA-এর সাথে যোগাযোগ করুন এবং আপনার প্রস্তুতকারক হিসাবে আমাদের চয়ন করুন, আমরা OEM/ODM পরিষেবাগুলি অফার করতে পারি।

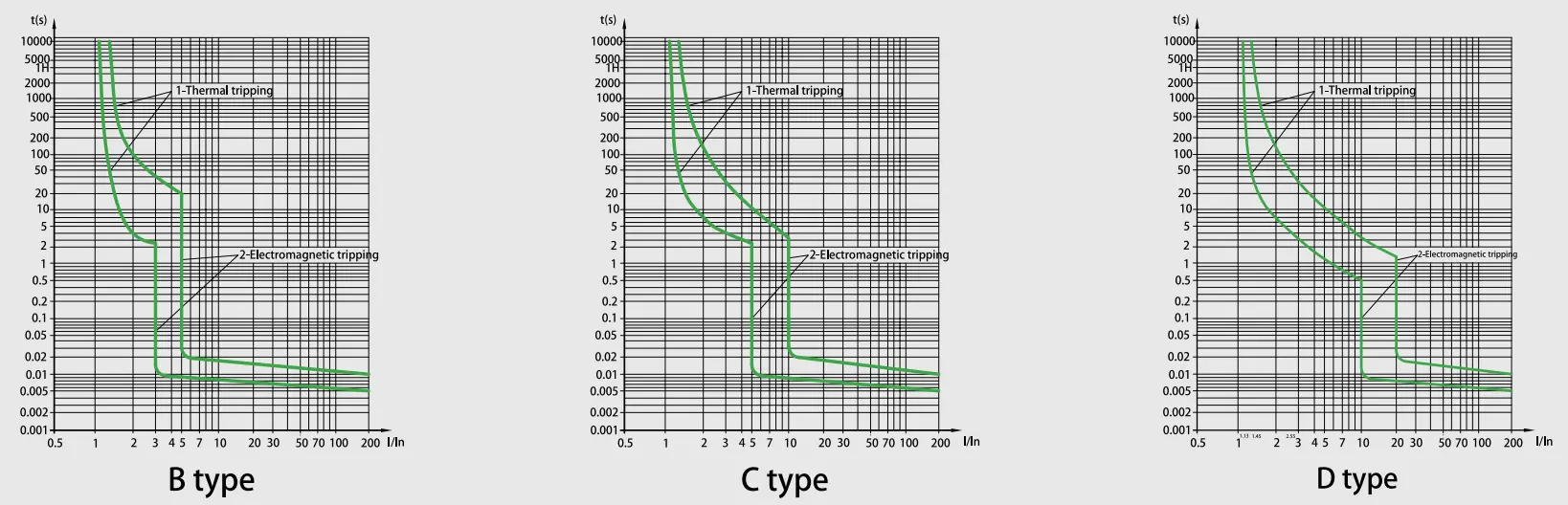

বৈশিষ্ট্যগত বক্ররেখা

প্রযুক্তিগত স্পেসিফিকেশন

ALF-63N/H সিরিজ 6KA 10kA মিনিয়েচার সার্কিট ব্রেকার
স্ট্যান্ডার্ড	EN/IEC60898-1
ব্রেকিং ক্ষমতা (kA)	6,10
সুরক্ষা	Against overload and short circuit
রেট করা বর্তমান (A) ইন	1,2,3,4,6,10,13,16,20,25,32,40,50,63
রেটেড ভোল্টেজ(V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Rated impulse withstand voltage Uimp(kV)	4
রেট ইনসুলেশন ভোল্টেজ Ui(V)	500
শক্তি সীমিত ক্যাস	3
পরিবেষ্টিত তাপমাত্রা (℃)	-25~+40, সর্বোচ্চ 95% আর্দ্রতা
তাপ অপারেটিং সীমা	1.13xln No tripping within an hour
	এক ঘন্টার মধ্যে 1.45xইন ট্রিপিং
চৌম্বকীয় অপারেটিং	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
খুঁটির সংখ্যা	1P,1P+N,2P,3P,3P+N and 4P
ভ্রমণের ধরন	তাপ/চৌম্বকীয় রিলিজ
টার্মিনাল ক্ষমতা	16mm² নমনীয় বা 25mm² 25A রেটিং পর্যন্ত অনমনীয়
	25 মিমি² নমনীয় বা 35 মিমি² অনমনীয় 32A থেকে 63A রেটিং
সুরক্ষা ডিগ্রী	IP20
ইনস্টলেশন	Mounting on 35mm DIN rail
প্রস্থ	প্রতি মেরুতে 17.8 মিমি

সার্কিট ব্রেকার রিলিজ বৈশিষ্ট্য

না।	Rated current of release(A)	প্রাথমিক অবস্থা	বর্তমান পরীক্ষা করুন	নির্দিষ্ট সময়	ফলাফল প্রাপ্ত করা	মন্তব্য
1	1-63	ঠান্ডা অবস্থা	1.13ইঞ্চি	t≤1ঘ	নন-ট্রিপ
2	1-63	আগের পরীক্ষার উপর	1.45ln	t<1ঘণ্টা	ট্রিপ	5 সেকেন্ডে স্থিরভাবে নির্দিষ্ট মান পর্যন্ত বর্তমান সেট আপ করা হচ্ছে
3	ইন≤32	ঠান্ডা অবস্থা	2.55ইঞ্চি	1s	ট্রিপ
	মধ্যে>32
4	1-63	ঠান্ডা অবস্থা	3 ইন	t≤0.1s	নন-ট্রিপ	বি টাইপ
			5ইঞ্চি	t<0.1s	ট্রিপ	বি টাইপ
			5 ইন 10ln	t≤0.1s	নন-ট্রিপ	সি টাইপ
			10ইঞ্চি	t<0.1s	ট্রিপ	সি টাইপ
			20ln	t≤0.1s	নন-ট্রিপ	ডি টাইপ
				t<0.1s	ট্রিপ	ডি টাইপ

সহনশীলতা (অপারেশন)

শ্রেণী	অপারেশন চক্র	অপারেশন ফ্রিকোয়েন্সি	রেট করা বর্তমান
বৈদ্যুতিক সহনশীলতা	4000	২৪০/ঘণ্টা	1-32
		120/ঘণ্টা	40-63
যান্ত্রিক সহনশীলতা	10000	২৪০/ঘণ্টা	1-63

বৈশিষ্ট্য

★ Ultra-High Short-Circuit Breaking Capacity

উন্নত আর্ক কন্ট্রোল প্রযুক্তি শিল্পের মানগুলির তুলনায় উচ্চ বাধা ক্ষমতা অর্জন করে, চরম ত্রুটি অবস্থার অধীনে শিল্প-গ্রেড বৈদ্যুতিক সিস্টেমের জন্য নির্ভরযোগ্য সুরক্ষা নিশ্চিত করে।

★ Dual-Mode Connection Interface

ইন্টিগ্রেটেড হাইব্রিড টার্মিনাল ডিজাইন অনমনীয় বাসবার ডকিং এবং নমনীয় কেবল ক্ল্যাম্পিং উভয়কেই সমর্থন করে, বিভিন্ন ইনস্টলেশন পরিস্থিতিতে টুল-মুক্ত অভিযোজন সক্ষম করে এবং তারের সময় 40% কমিয়ে দেয়।

★ দীর্ঘায়ু জন্য শক্তি-সঞ্চয়স্থান প্রক্রিয়া

10,000 যান্ত্রিক চক্র সহনশীলতা সহ বসন্ত-সহায়ক অপারেটিং সিস্টেম, পরিধান-ক্ষতিপূরণ প্রযুক্তি সমন্বিত

★ উন্নত কম্পোজিট ঘের

খ্যাতি-রিটারক্যান্ট, তাপ-প্রতিরোধী, এবং ইমপালস-প্রুফ বৈশিষ্ট্যগুলি অন্তর্ভুক্ত ফল্ট ইভেন্টগুলির জন্য সমন্বিত আর্ক-নিভেনিং চেম্বার সহ।

★ Dynamic Current-Limiting Topology

ইন্টেলিজেন্ট লেট-থ্রু এনার্জি সাপ্রেশন পিক ফল্ট স্রোত 65-80% কমিয়ে দেয়, 30% সামগ্রিক সিস্টেম খরচ কমানোর সম্ভাবনা সহ ডাউনস্ট্রিম ডিভাইস স্পেসিফিকেশন অপ্টিমাইজেশান সক্ষম করে।

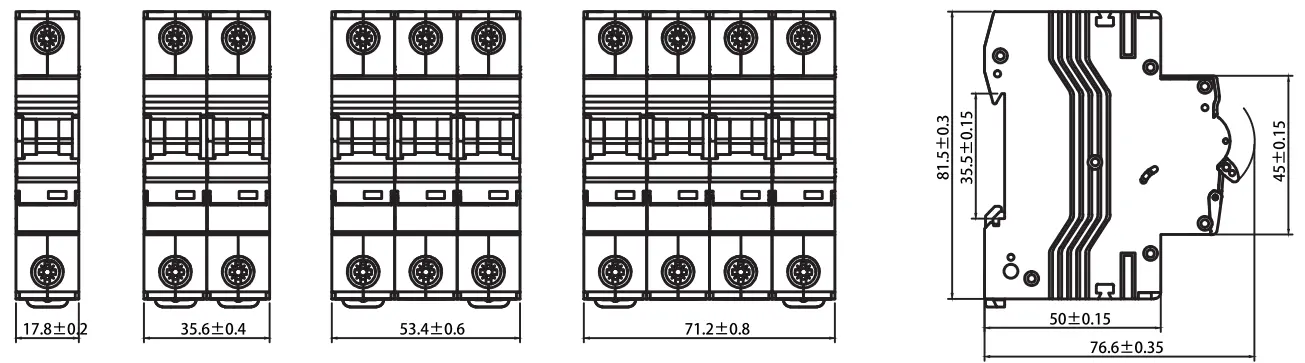

রূপরেখা মাত্রা

অ্যাপ্লিকেশন দৃশ্যকল্প

★ আবাসিক: বাড়ির নিরাপত্তার জন্য ভোক্তা ইউনিট এবং বিতরণ বোর্ড।

★ শিল্প: contactors, সুইচগিয়ার, এবং ভারী বৈদ্যুতিক যন্ত্রপাতি সুরক্ষা.

★ বাণিজ্যিক: অফিস বিল্ডিং এবং শপিং মলের উচ্চ-ব্রেকিং নির্ভরযোগ্যতা প্রয়োজন।

Quality Control & Standard Testing

★ IEC60898-1 এর সাথে সম্মতি নিশ্চিত করতে প্রতিটি CDADA MCB কঠোর পরীক্ষার মধ্য দিয়ে যায়:

★ থার্মাল ট্রিপিং টেস্ট: 1.13ইন (নন-ট্রিপ) এবং 1.45ইঞ্চি (1 ঘন্টার মধ্যে ট্রিপ) এ যাচাই করা হয়েছে।

★ চৌম্বক ট্রিপিং পরীক্ষা: বি, সি, এবং ডি বৈশিষ্ট্যগুলির জন্য সুনির্দিষ্ট প্রকাশ পরীক্ষা।

★ বৈদ্যুতিক সহনশীলতা: 4,000 অপারেশন চক্রের জন্য পরীক্ষা করা হয়েছে।

★ যান্ত্রিক সহনশীলতা: 10,000 চক্রের জন্য যাচাই করা হয়েছে।

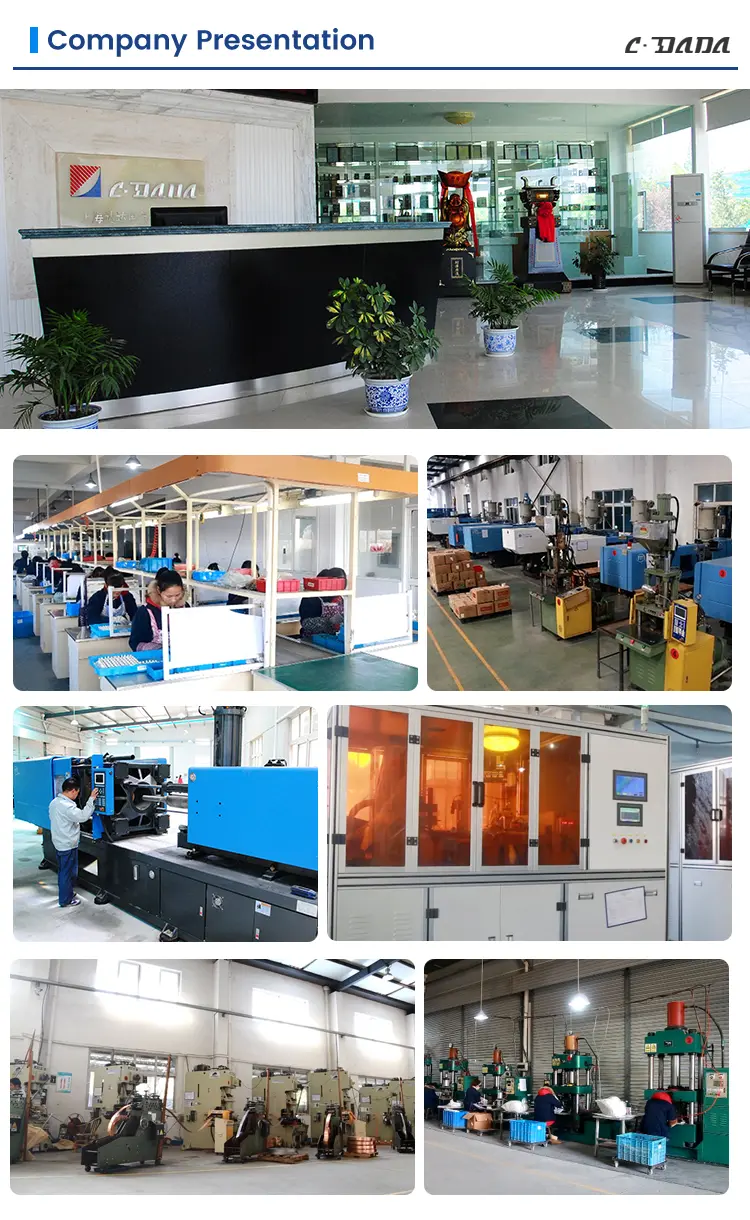

কারখানার শক্তি এবং সমর্থন
