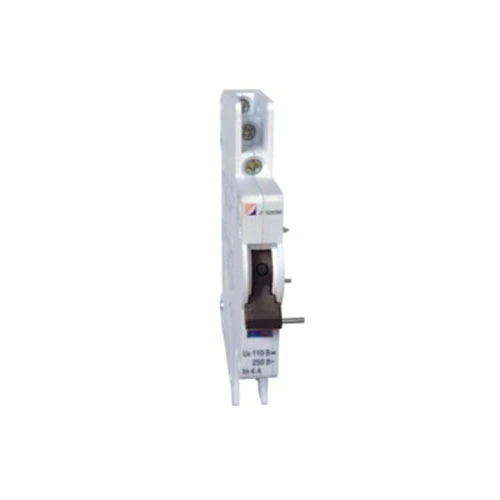

MCB অ্যালার্ম এবং সহায়ক যোগাযোগ

CDADA হল 40+ বছরের অভিজ্ঞতা সহ একজন প্রস্তুতকারক এবং সরবরাহকারী, আমরা এমন অনেক প্রকল্প দেখেছি যেখানে প্যানেল অপারেটররা একটি ট্রিপড ব্রেকার মিস করে — যতক্ষণ না অনেক দেরি হয়ে যায়। এজন্য আমরা CDADA MCB অ্যালার্ম এবং অক্সিলিয়ারি কন্টাক্ট (DAB7-FL) ডিজাইন করেছি: একটি স্মার্ট, স্পেস-সেভিং সলিউশন যা আপনাকে একটি মডিউলে দুটি গুরুত্বপূর্ণ সংকেত দেয়—ব্রেকার পজিশন (চালু/বন্ধ) এবং ট্রিপ কারণ (ওভারলোড/শর্ট-সার্কিট)।

আমাদের পরামর্শ: যদি আপনার কন্ট্রোল সিস্টেমকে ম্যানুয়াল অফ এবং একটি ফল্ট ট্রিপের মধ্যে পার্থক্য করতে হয়, তবে এটি আপনাকে অবশ্যই নির্দিষ্ট করতে হবে। স্ট্যান্ডার্ড অক্জিলিয়ারী পরিচিতি একা পার্থক্য বলতে পারে না-কিন্তু আমাদের পারে।

ডুয়াল-ফাংশন ডিজাইন: একটি মডিউল, দুটি সংকেত

CDADA MCB অ্যালার্ম এবং অক্সিলিয়ারি কন্টাক্টে একটি চতুর যান্ত্রিক নির্বাচকের সাথে দুটি স্বাধীন স্থানান্তর পরিচিতি রয়েছে:

★ "A" এ হলুদ সূচক: উভয় পরিচিতিই সহায়ক পরিচিতি হিসাবে কাজ করে → সংকেত MCB চালু/বন্ধ অবস্থায়

★ "AL" এ হলুদ সূচক:

★ বাম পরিচিতি = সহায়ক (চালু/বন্ধ অবস্থা)

★ সঠিক যোগাযোগ = অ্যালার্ম (যখন MCB ত্রুটির কারণে ট্রিপ করে তখনই সক্রিয় হয়)

★ এর মানে আপনি তারের করতে পারেন:

★ "পাওয়ার চালু" দেখানোর জন্য একটি সবুজ আলো

★ "ফল্ট অ্যালার্ম" ট্রিগার করার জন্য একটি লাল আলো বা PLC ইনপুট

★ সব আপনার DAB7-63 MCB-তে একটি একক অ্যাড-অন মডিউল থেকে।

প্রযুক্তিগত বিশেষ উল্লেখ

গুরুত্বপূর্ণ: এই আনুষঙ্গিকটি স্বতন্ত্রভাবে ব্যবহার করা যাবে না—এটি অবশ্যই একটি DAB7-63 MCB-তে সরাসরি মাউন্ট করতে হবে।

ইনস্টলেশন গাইড (আমাদের ফিল্ড ইঞ্জিনিয়ারদের থেকে)

★ নিরাপদ, নির্ভরযোগ্য অপারেশনের জন্য এই পদক্ষেপগুলি অনুসরণ করুন:

★ ইনস্টলেশনের আগে সার্কিট বন্ধ করুন।

★ DAB7-FL মডিউলটিকে DAB7-63 MCB-এর বাম দিকে স্লাইড করুন যতক্ষণ না এটি ক্লিক করে।

★ অন্তর্ভুক্ত দ্বি-পার্শ্বযুক্ত টেপ (কম্পন প্রতিরোধের জন্য) দিয়ে সুরক্ষিত করুন।

★ ৪টি টার্মিনালের সাথে তারের সংযোগ করুন (প্রতি যোগাযোগ গ্রুপে ২টি):

★ সহায়কের জন্য বাম জোড়া ব্যবহার করুন (স্থিতি)

★ অ্যালার্মের জন্য ডান জোড়া ব্যবহার করুন (ট্রিপ সনাক্তকরণ)

★ যদি আপনার ফল্ট অ্যালার্ম কার্যকারিতা প্রয়োজন হয় তাহলে হলুদ নির্বাচককে "AL" এ সেট করুন৷

★ পরীক্ষা: ম্যানুয়ালি MCB ট্রিপ করুন—ফল্ট ট্রিপের সময় শুধুমাত্র অ্যালার্ম যোগাযোগের অবস্থা পরিবর্তন করা উচিত।

★ প্রো টিপ: স্পষ্টভাবে আপনার তারের লেবেল! অনেক টেকনিশিয়ান কমিশনিংয়ের সময় সহায়ক বনাম অ্যালার্ম সংকেতগুলিকে বিভ্রান্ত করে।

স্ট্যান্ডার্ড অক্জিলিয়ারী পরিচিতির পরিবর্তে আপনি কখন এটি ব্যবহার করবেন?

সাধারণ অ্যাপ্লিকেশন:

★ ডেটা সেন্টার PDU মনিটরিং

★ সোলার কম্বাইনার বক্স

★ শিল্প নিয়ন্ত্রণ প্যানেল

★ বিল্ডিং ম্যানেজমেন্ট সিস্টেম (BMS)

★ লিফট বা HVAC নিরাপত্তা সার্কিট

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: আমি কি এটি নন-সিডিএডিএ এমসিবি-তে ব্যবহার করতে পারি?

A1: না। DAB7-FL যান্ত্রিকভাবে এবং মাত্রিকভাবে CDADA DAB7-63 ব্রেকারদের জন্য ডিজাইন করা হয়েছে। এটা Schneider, ABB, বা Siemens MCB-এর সাথে মানানসই হবে না।

প্রশ্ন 2: অ্যালার্ম যোগাযোগ আসলে কিভাবে কাজ করে?

A2: MCB-এর ভিতরে, একটি থার্মাল/চৌম্বকীয় ফল্ট ট্রিপ বনাম একটি ম্যানুয়াল সুইচ-অফের সময় একটি ট্রিপ ল্যাচ মেকানিজম ভিন্নভাবে চলে। DAB7-FL এই যান্ত্রিক পার্থক্য সনাক্ত করে এবং শুধুমাত্র বাস্তব ত্রুটির সময় অ্যালার্ম যোগাযোগ সক্রিয় করে।

প্রশ্ন 3: আমার কি তারযুক্ত উভয় পরিচিতি দরকার?

A3: অগত্যা নয়। আপনার নিয়ন্ত্রণ যুক্তির উপর নির্ভর করে আপনি শুধুমাত্র সহায়ক, শুধু অ্যালার্ম বা উভয়ই ব্যবহার করতে পারেন। মডিউল আপনাকে নমনীয়তা দেয়।

প্রশ্ন 4: এটি কি ডিসি সৌর অ্যাপ্লিকেশনের জন্য উপযুক্ত?

A4: হ্যাঁ! 110V/0.5A এর DC-12 রেটিং সহ, এটি সৌর স্ট্রিং নিরীক্ষণের জন্য আদর্শ যেখানে আপনাকে PV অ্যারে ত্রুটিগুলি দূর থেকে সনাক্ত করতে হবে।

প্রশ্ন 5: জেনেরিক ব্র্যান্ডের তুলনায় কেন CDADA বেছে নেবেন?

A5: কারণ আমরা অফার করি:

● সত্য দোষ বৈষম্য (শুধু অবস্থান সেন্সিং নয়)

● DAB7 MCB-এর সাথে নিরবিচ্ছিন্ন ইন্টিগ্রেশন—কোন অ্যাডাপ্টার প্লেট নেই

● ফ্যাক্টরি-পরীক্ষিত যান্ত্রিক সংযোগ – কোন খেলা বা মিস সংকেত নেই

● ক্ষেত্র যাচাইয়ের জন্য চাক্ষুষ সূচক (হলুদ পতাকা) পরিষ্কার করুন

● ঝামেলা-মুক্ত প্রকল্পের জন্য গ্লোবাল সার্টিফিকেশন (CE, CB, RoHS)

CDADA R&D থেকে চূড়ান্ত নোট

আধুনিক বৈদ্যুতিক সিস্টেমে, 'চালু/বন্ধ' যথেষ্ট নয় - আপনার বুদ্ধিমত্তা প্রয়োজন। আমাদের MCB অ্যালার্ম এবং সহায়ক যোগাযোগ একটি সাধারণ ব্রেকারকে একটি ডায়াগনস্টিক নোডে পরিণত করে, যা আপনাকে আরও স্মার্ট, নিরাপদ প্যানেল তৈরি করতে সহায়তা করে। এবং যেহেতু এটি একই টিম দ্বারা তৈরি করা হয়েছে যেটি MCB ডিজাইন করে, আপনি নিখুঁত সমন্বয় পান - কোন অনুমান নেই।" — CDADA পণ্য উন্নয়ন দল

অর্ডার করতে প্রস্তুত? আমরা অফার করি:

● প্যানেল নির্মাতাদের জন্য বাল্ক ডিসকাউন্ট

● পূর্ব-একত্রিত MCB + DAB7-FL ইউনিট (শ্রম বাঁচান)

● বিনামূল্যে তারের ডায়াগ্রাম এবং PLC যুক্তি উদাহরণ
