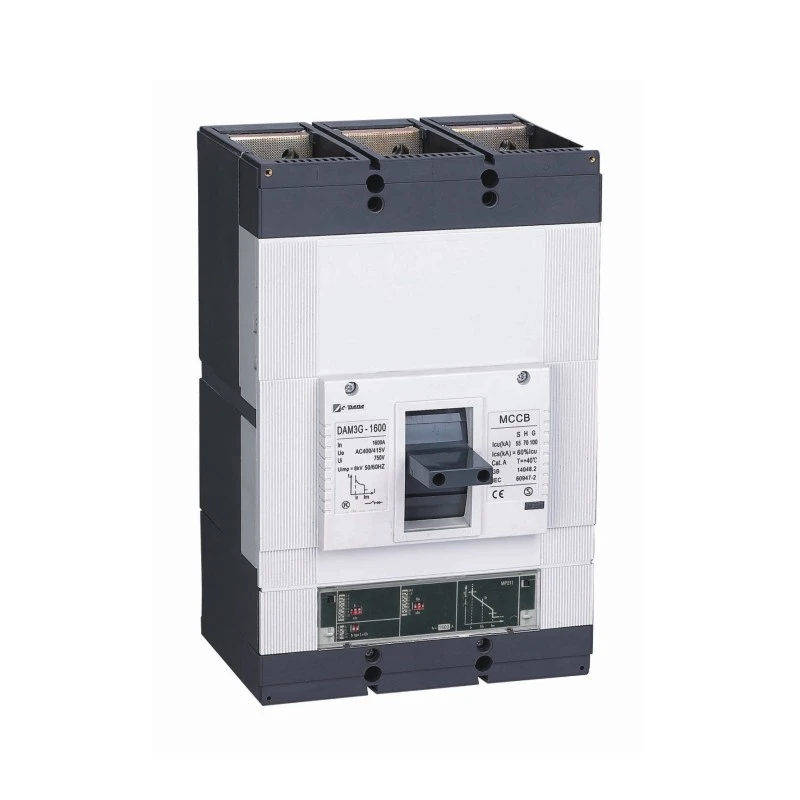

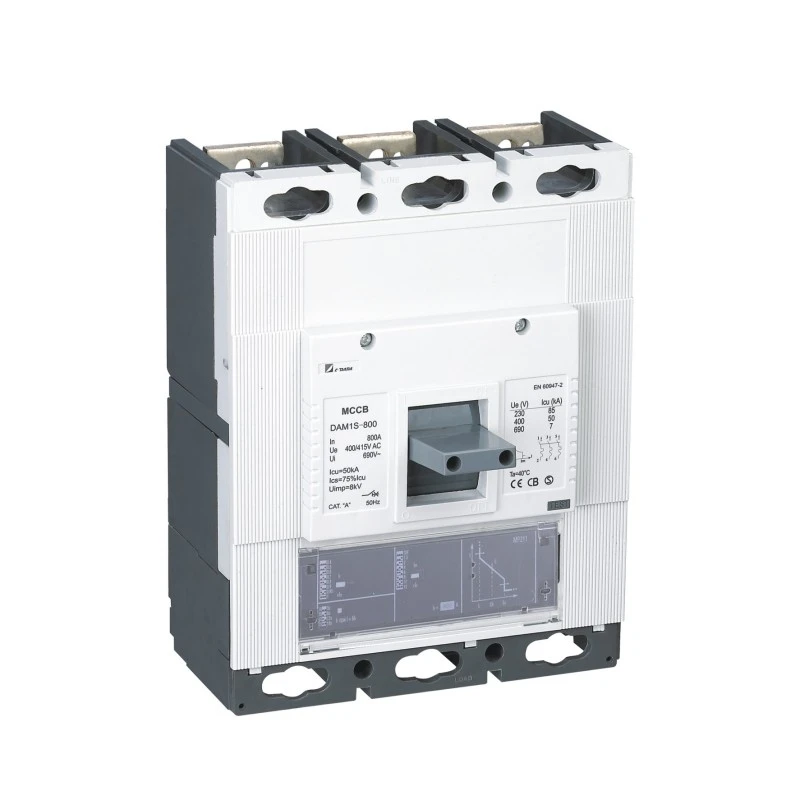

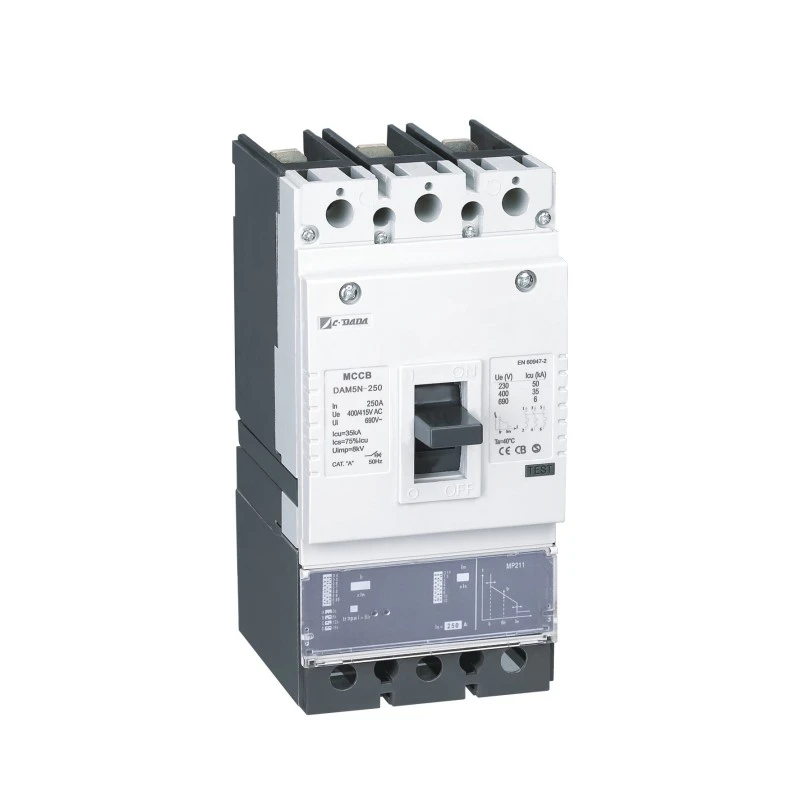

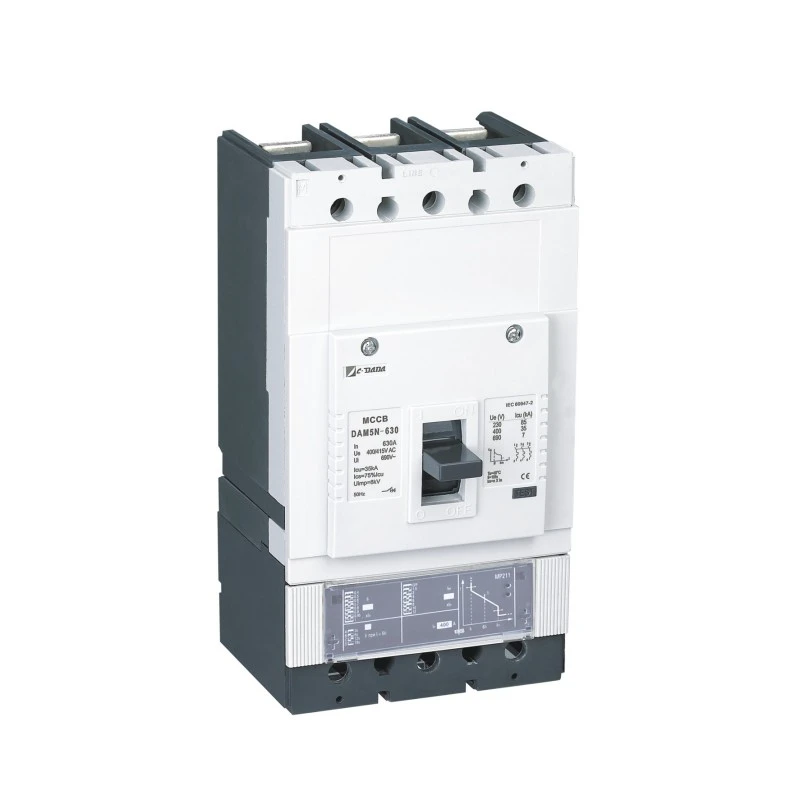

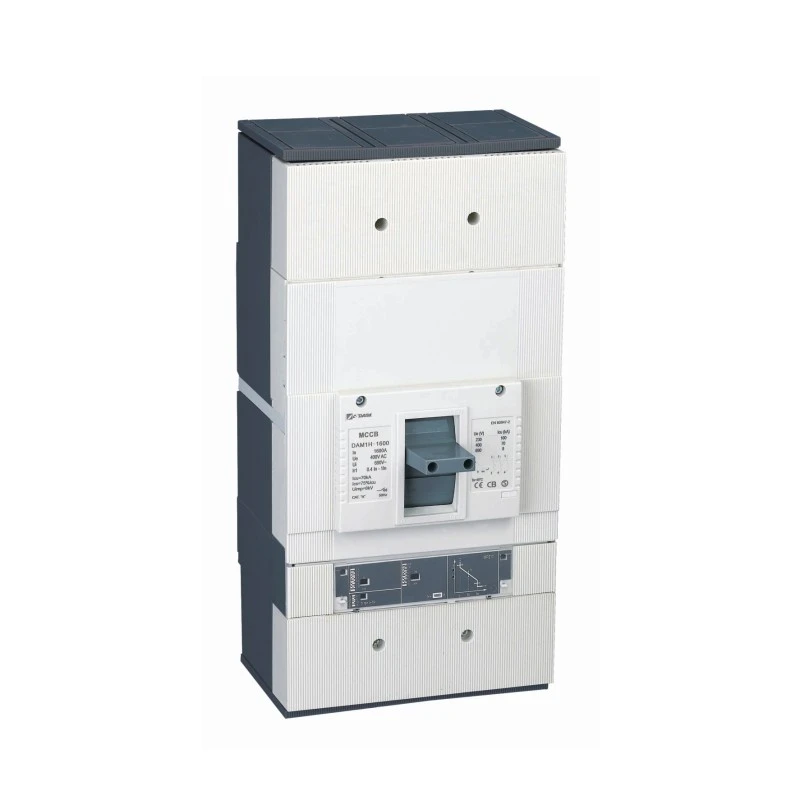

ইলেকট্রনিক টাইপ মোল্ডেড কেস সার্কিট ব্রেকার

আধুনিক পাওয়ার সিস্টেমের জন্য যা স্পষ্টতা, বুদ্ধিমত্তা এবং নির্ভরযোগ্যতা দাবি করে, Shanghai DADA Electric CO., LTD দ্বারা ইলেকট্রনিক টাইপ মোল্ডেড কেস সার্কিট ব্রেকার। কম-ভোল্টেজ সুরক্ষায় একটি নতুন মান সেট করে। প্রথাগত তাপ-চৌম্বকীয় ব্রেকারগুলির বিপরীতে, এই বুদ্ধিমান MCCB একটি মাইক্রোপ্রসেসর-ভিত্তিক ইলেকট্রনিক ট্রিপ ইউনিট ব্যবহার করে অত্যন্ত সঠিক, প্রোগ্রামেবল ওভারকারেন্ট সুরক্ষা প্রদান করতে - পরিবেষ্টিত তাপমাত্রার ওঠানামা থেকে প্রতিরোধী।

40% থেকে 100% ইন (থার্মাল) এবং 1.5× থেকে 12× ইন (চৌম্বকীয়) পর্যন্ত সামঞ্জস্যযোগ্য সেটিংস সহ, এটি ডেটা সেন্টার, শিল্প উদ্ভিদ, হাসপাতাল এবং পুনর্নবীকরণযোগ্য শক্তি সিস্টেমে জটিল সমন্বয়ের জন্য অতুলনীয় নমনীয়তা সরবরাহ করে। 400V/415V তে 100A থেকে 1600A পর্যন্ত রেট করা হয়েছে, এটি উন্নত কার্যকারিতার সাথে কমপ্যাক্ট ডিজাইনকে একত্রিত করে-এবং ইলেকট্রনিক্স ব্যর্থ হলেও চরম ত্রুটির সময় ব্যর্থ-নিরাপদ সরাসরি-ট্রিপ অন্তর্ভুক্ত করে।

কী স্পেসিফিকেশন

মডেল: CDADA DAM2 / DE সিরিজ (ইলেক্ট্রনিক টাইপ মোল্ডেড কেস সার্কিট ব্রেকার)

প্রকার: ইলেকট্রনিক মোল্ডেড কেস সার্কিট ব্রেকার

খুঁটি: 3P / 4P

রেটেড ভোল্টেজ (Ue): 400V / 415V AC

রেট করা বর্তমান (ইন): 100A – 1600A

ট্রিপ ইউনিট: মাইক্রোপ্রসেসর-ভিত্তিক ইলেকট্রনিক রিলিজ

থার্মাল অ্যাডজাস্টমেন্ট (আইআর): 40% - 100% ইন

ম্যাগনেটিক অ্যাডজাস্টমেন্ট (Im): 1.5× - 12× ইন

সুবিধা

★ বিস্তৃত পরিসর:100A থেকে 1600A(AC)

★ কম্প্যাক্ট মাত্রা

★ সামঞ্জস্যযোগ্য তাপ সেটিং (40-100%) মধ্যে.

★ সামঞ্জস্যযোগ্য চৌম্বকীয় সেটিং (1.5-12 বার) ইন।

★ ট্রিপ বোতাম বিধান পুশ.

★ আলাদা প্রধান এবং arcing পরিচিতি

★ আনুষাঙ্গিক বিস্তৃত পরিসীমা.

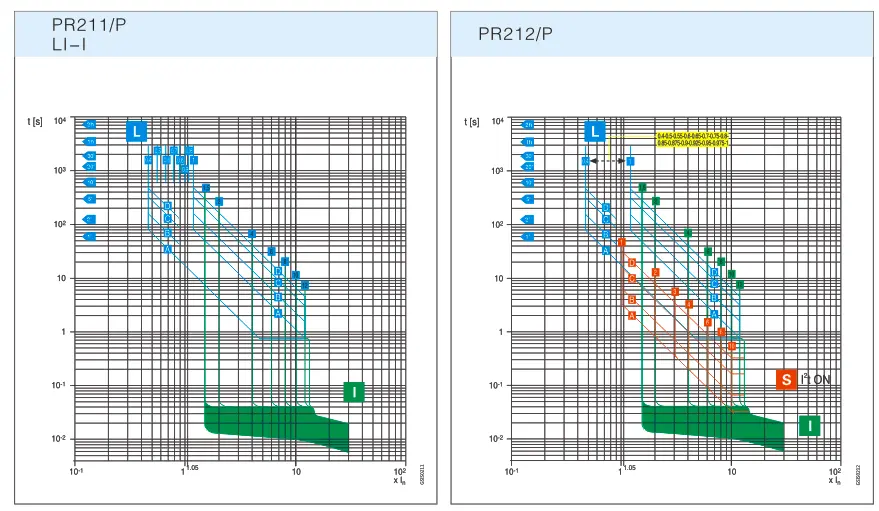

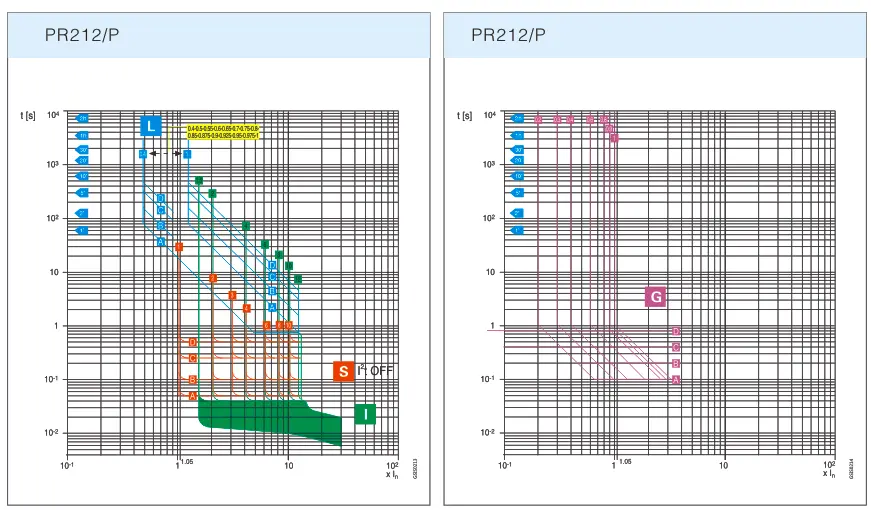

বৈদ্যুতিন রিলিজ চরিত্রগত বক্ররেখা

বৈদ্যুতিক পরামিতি

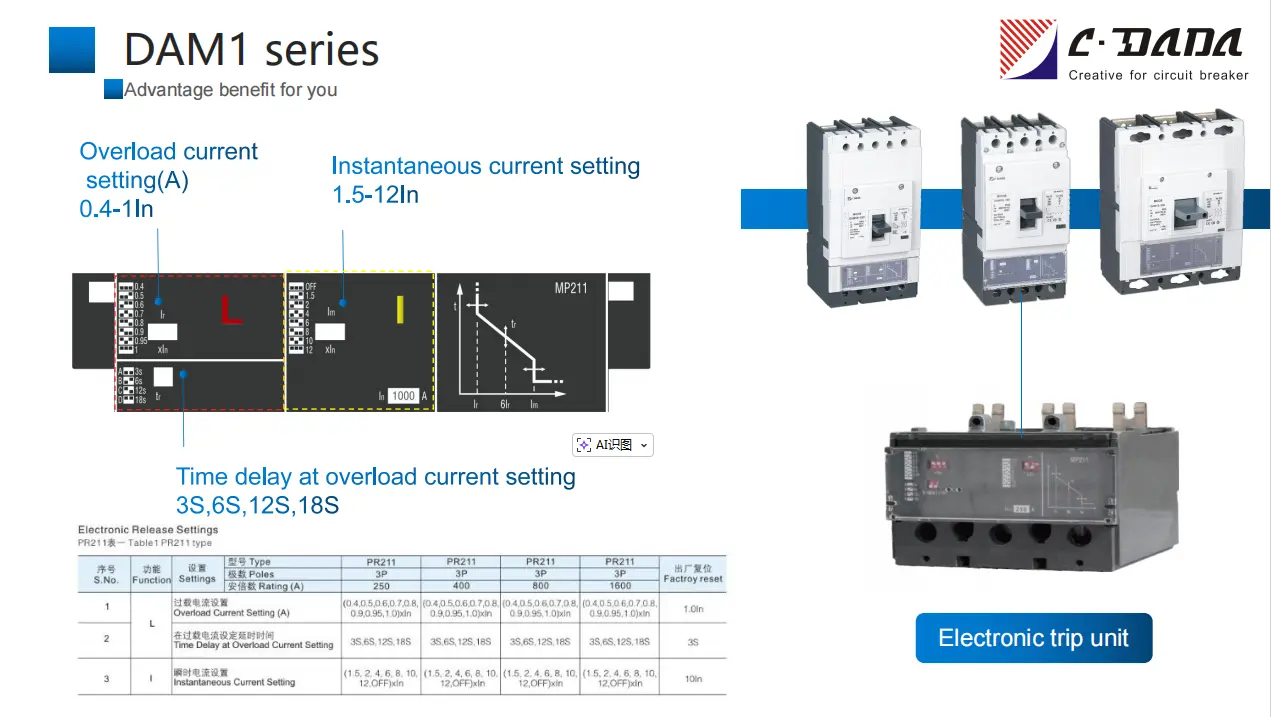

টেবিল 1 PR211 প্রকার

S.No.

ফাংশন

সেটিংস

টাইপ

PR211

PR211

PR211

PR211

ফ্যাক্টরয় রিসেট

খুঁটি

3P

3P

3P

3P

রেটিং (A)

250

400

800

1600

1

L

ওভারলোড বর্তমান সেটিং (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0ইঞ্চি

2

ওভারলোড বর্তমান সেটিং এ সময় বিলম্ব

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

তাত্ক্ষণিক বর্তমান সেটিং

(1.5, 2, 4, 6, 8, 10, 12, বন্ধ)xIn

(1.5, 2, 4, 6, 8, 10, 12, বন্ধ)xIn

(1.5, 2, 4, 6, 8, 10, 12, বন্ধ)xIn

(1.5, 2, 4, 6, 8, 10, 12, বন্ধ)xIn

10ইঞ্চি

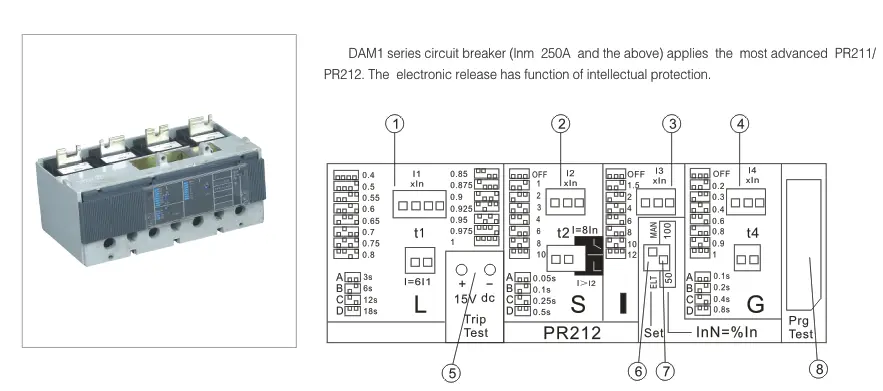

টেবিল 2 PR212 প্রকার

S.No.

ফাংশন

সেটিংস

টাইপ

PR212

PR212

PR212

PR212

ফ্যাক্টরয় রিসেট

খুঁটি

3P

3P

3P

3P

রেটিং (A)

250

400/630

800

1600

1

L

ওভারলোড বর্তমান সেটিং (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0ইঞ্চি

2

ওভারলোড বর্তমান সেটিং এ সময় বিলম্ব

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

সংক্ষিপ্ত - সার্কিট বর্তমান সেটিং (A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10, বন্ধ)xIn

(1, 2, 3, 4, 6, 8, 10, বন্ধ)xIn

(1, 2, 3, 4, 6, 8, 10, বন্ধ)xIn

6ইঞ্চি

4

শর্ট সার্কিট বর্তমান সেটিং এ সময় বিলম্ব

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1S

5

I

তাত্ক্ষণিক বর্তমান সেটিং

(1.5, 2, 4, 6, 8, 10, 12, বন্ধ)xIn

(1.5, 2, 4, 6, 8, 10, 12, বন্ধ)xIn

(1.5, 2, 4, 6, 8, 10, 12, বন্ধ)xIn

(1.5, 2, 4, 6, 8, 10, 12, বন্ধ)xIn

10ইঞ্চি

6

G

গ্রাউন্ড ফল্ট কারেন্ট সেটিং (A)

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, বন্ধ)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, বন্ধ)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, বন্ধ)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, বন্ধ)xIn

1.0ইঞ্চি

7

গ্রাউন্ড ফল্ট সেটিং এ সময় বিলম্ব

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

বৈদ্যুতিক বা ইলেকট্রনিক পরামিতি সেট নির্বাচন

ফাংশন সেট (ইএলটি/ম্যান সুইচ করুন)

9

শূন্য লাইনের ডিপ সুইচের প্যারামিটার সেট করার জন্য ব্যবহৃত হয়

InN=%In, 50/100 স্যুইচ করুন

10

সংযোগ পরিমাপ ডিভাইসের জন্য সকেট

প্যানেল সকেট

কেন সিডিএডিএ ইলেক্ট্রনিক এমসিসিবি বেছে নিন?

★ সত্যিকারের বুদ্ধিমত্তা, শুধু অটোমেশন নয়
মাইক্রোপ্রসেসর ক্রমাগত বর্তমান তরঙ্গরূপ বিশ্লেষণ করে, সুনির্দিষ্ট বিপরীত-সময়, নির্দিষ্ট-সময়, এবং তাত্ক্ষণিক সুরক্ষা সক্ষম করে—তাপ বা বার্ধক্যজনিত কারণে কোনো প্রবাহ ছাড়াই।

★ ব্যর্থ-নিরাপদ ডিজাইন
এমনকি যদি ইলেকট্রনিক সার্কিট ব্যর্থ হয়, একটি সরাসরি ইলেক্ট্রোম্যাগনেটিক ল্যাচ গুরুতর শর্ট সার্কিটের সময় ব্রেকার ট্রিপ নিশ্চিত করে - IEC 60947-2 নিরাপত্তা রিডানডেন্সি প্রয়োজনীয়তা পূরণ করে।

★ উচ্চতর সমন্বয়
আল্ট্রা-ওয়াইড অ্যাডজাস্টমেন্ট রেঞ্জ (40-100% Ir, 1.5-12× Im) আপস্ট্রিম/ডাউনস্ট্রিম ডিভাইসগুলির সাথে নিখুঁত সমন্বয়ের অনুমতি দেয়—আউটেজ জোন কমিয়ে দেয়।

★ ভবিষ্যৎ-প্রুফ পরিকাঠামো
বিল্ডিং ম্যানেজমেন্ট সিস্টেম (বিএমএস) বা স্মার্ট গ্রিডগুলিতে একীকরণের জন্য ঐচ্ছিক যোগাযোগ মডিউল (মডবাস আরটিইউ, প্রোফিবাস) এর সাথে সামঞ্জস্যপূর্ণ।

★ বৈশ্বিক গুণমান, প্রতিযোগিতামূলক মূল্য
সাংহাইতে ISO 9001-এর অধীনে তৈরি, আন্তর্জাতিক সার্টিফিকেশন সহ-এশীয় খরচ দক্ষতায় ইউরোপীয়-স্তরের কর্মক্ষমতা প্রদান করে।

★ আমাদের 15 জন প্রকৌশলীর একটি নিবেদিত দল রয়েছে যা পণ্যের উন্নয়ন, উন্নতি এবং কাস্টমাইজেশনের উপর দৃষ্টি নিবদ্ধ করে।

আদর্শ অ্যাপ্লিকেশন

ডেটা সেন্টার: সুনির্দিষ্ট নির্বাচনী ট্রিপিং সহ ক্যাসকেডিং ব্যর্থতা প্রতিরোধ করুন

হাসপাতাল: লাইফ-সাপোর্ট সিস্টেমের জন্য নিরবচ্ছিন্ন বিদ্যুৎ নিশ্চিত করুন

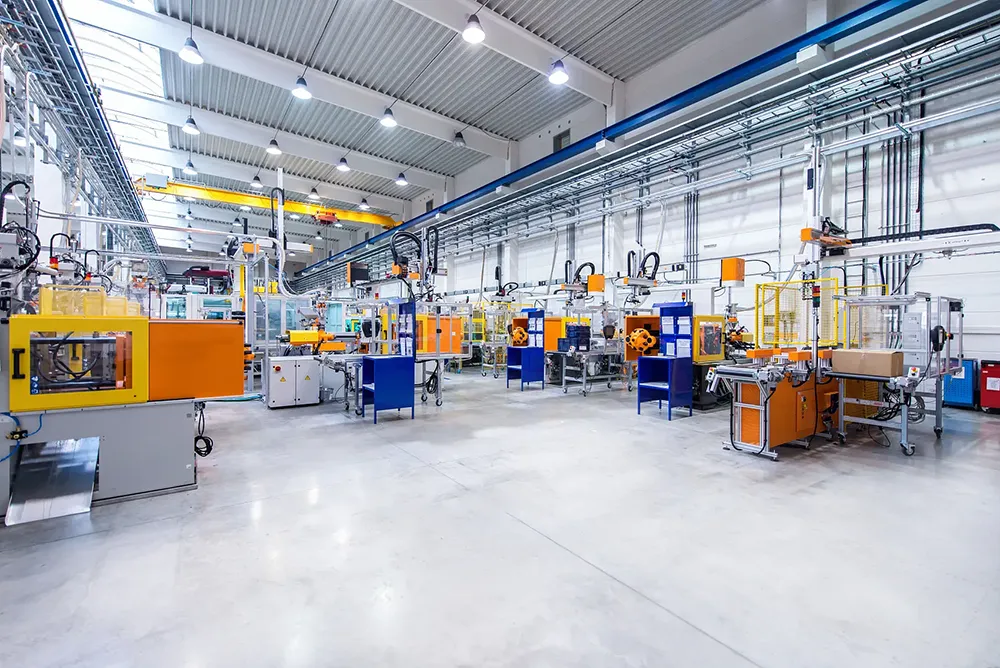

ইন্ডাস্ট্রিয়াল অটোমেশন: ভিএফডি, সফট স্টার্টার এবং রোবোটিক্সের সাথে সমন্বয় করুন

সৌর/বায়ু খামার: পরিবর্তনশীল প্রজন্মের প্রোফাইলে মানিয়ে নিন

স্মার্ট বাণিজ্যিক ভবন: অতিরিক্ত মিটার ছাড়াই শক্তি পর্যবেক্ষণ সক্ষম করুন

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন 1: কি একটি ইলেকট্রনিক MCCB তাপ-চৌম্বকীয় থেকে আলাদা করে?

A1: ইলেকট্রনিক টাইপ মোল্ডেড কেস সার্কিট ব্রেকাররা উচ্চ নির্ভুলতার সাথে বর্তমান এবং ট্রিগার ট্রিগার বিশ্লেষণ করতে একটি মাইক্রোপ্রসেসর ব্যবহার করে। তারা পরিবেষ্টিত তাপমাত্রা দ্বারা প্রভাবিত হয় না, বিস্তৃত সামঞ্জস্য রেঞ্জ অফার করে এবং লোড ডেটা লগিং প্রদান করতে পারে - বাইমেটাল/সোলেনয়েড-ভিত্তিক তাপ-চুম্বকীয় প্রকারের বিপরীতে।

প্রশ্ন 2: 1600A ইলেকট্রনিক MCCB কি 4-পোল কনফিগারেশনে পাওয়া যায়?

A2: হ্যাঁ—250A থেকে 1600A পর্যন্ত সমস্ত CDADA ইলেকট্রনিক MCCB 3P এবং 4P উভয় সংস্করণেই উপলব্ধ।

প্রশ্ন 3: শর্ট সার্কিটের সময় ইলেকট্রনিক ট্রিপ ইউনিট ব্যর্থ হলে কী হবে?

A3: ব্রেকারটিতে একটি যান্ত্রিক ব্যাকআপ রয়েছে: চরম ত্রুটির স্রোতের সময় (>12×In), একটি চৌম্বকীয় ল্যাচ সরাসরি খোলার ট্রিগার করে- এমনকি ইলেকট্রনিক্স অফলাইনে নিরাপত্তা নিশ্চিত করে।

প্রশ্ন 4: আমি কি রিয়েল-টাইম বর্তমান মান নিরীক্ষণ করতে পারি?

A4: হ্যাঁ—ইলেকট্রনিক ট্রিপ ইউনিট তাৎক্ষণিক, সর্বোচ্চ, ন্যূনতম, এবং গড় কারেন্ট প্রদর্শন করে নির্বাচনযোগ্য সময় উইন্ডোতে (যেমন, 24 ঘন্টা), শক্তি ব্যবস্থাপনার জন্য উপযোগী।

প্রশ্ন 5: কেন অন্যান্য বুদ্ধিমান MCCB ব্র্যান্ডের তুলনায় CDADA বেছে নেবেন?

A5: CDADA অফার করে:

● সত্যিকারের দ্বৈত-পরিসীমা সামঞ্জস্যযোগ্যতা (অনেক প্রতিযোগীই Im ≤10× পর্যন্ত সীমাবদ্ধ করে)

● ব্যর্থ-নিরাপদ যান্ত্রিক ব্যাকআপ (সকল "ইলেক্ট্রনিক" MCCB-তে এটি নেই)

● কমপ্যাক্ট আকার—পরিবর্তন ছাড়াই লিগ্যাসি প্যানেলের সাথে মানানসই

● শক্তিশালী গ্লোবাল সার্টিফিকেশন পোর্টফোলিও (ASTA, KEMA, CE)

● ইংরেজিতে প্রযুক্তিগত সহায়তা সহ OEM-বান্ধব মূল্য
